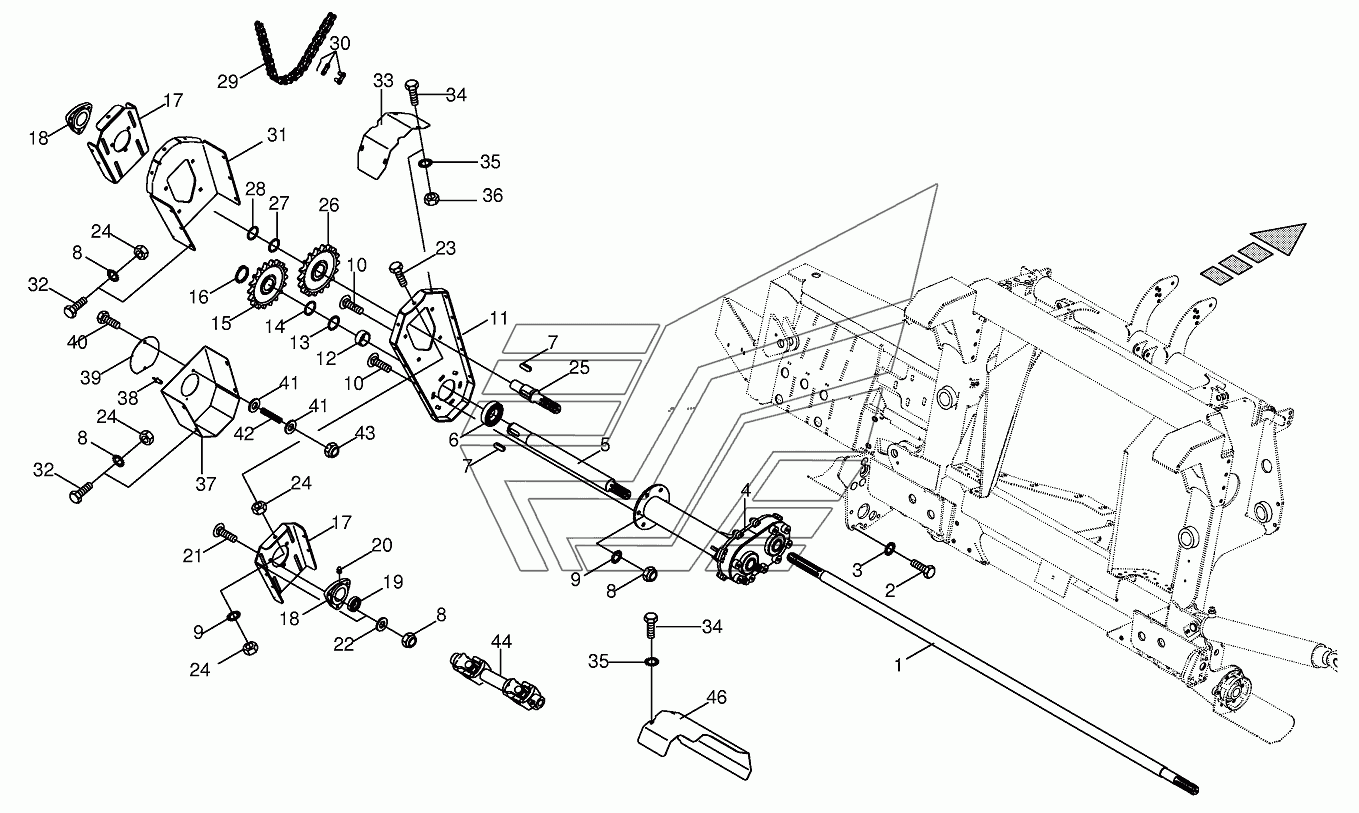

Drive Adapter frame-Addition JD/NH EColl.6000,7500,9000,6000F. Каталог 2013г.

Adapter frame-Addition NH EColl.6000,7500,9000,6000F Main transmission-Addition JD/NH EColl.6000,7500,9000,6000F

Вид отображения:

Детали справа

По ширине экрана

009010421

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

41

42

43

44

44

46

46

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009010421 Количество на модель:

009010421

1

Номер детали на чертеже:

1

Intermediate shaft

Заводской номер: 003534900 Количество на модель:

003534900

2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006550 Количество на модель:

009006550

3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099101 Количество на модель:

009099101

4

Номер детали на чертеже:

4

Main gearbox

Заводской номер: 003534700 Количество на модель:

003534700

5

Номер детали на чертеже:

5

Shaft

Заводской номер: 003534761 Количество на модель:

003534761

6

Номер детали на чертеже:

6

Grooved ball bearing

Заводской номер: 009303340 Количество на модель:

009303340

7

Номер детали на чертеже:

7

Fit-in key

Заводской номер: 009150030 Количество на модель:

009150030

8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087580 Количество на модель:

009087580

9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099091 Количество на модель:

009099091

10

Номер детали на чертеже:

10

Coach bolt

Заводской номер: 009047451 Количество на модель:

009047451

11

Номер детали на чертеже:

11

Base plate

Заводской номер: 003534771 Количество на модель:

003534771

12

Номер детали на чертеже:

12

Spacer ring

Заводской номер: 003534910 Количество на модель:

003534910

13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009108770 Количество на модель:

009108770

13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009108990 Количество на модель:

009108990

13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009108980 Количество на модель:

009108980

14

Номер детали на чертеже:

14

Supporting disc

Заводской номер: 009107321 Количество на модель:

009107321

15

Номер детали на чертеже:

15

Chain sprocket

Заводской номер: 002761022 Количество на модель:

002761022

16

Номер детали на чертеже:

16

Circlip

Заводской номер: 009115491 Количество на модель:

009115491

17

Номер детали на чертеже:

17

Shift plate

Заводской номер: 003534790 Количество на модель:

003534790

18

Номер детали на чертеже:

18

Flange bearing

Заводской номер: 009341300 Количество на модель:

009341300

19

Номер детали на чертеже:

19

Grooved ball bearing

Заводской номер: 009346170 Количество на модель:

009346170

20

Номер детали на чертеже:

20

Grease niple

Заводской номер: 009191050 Количество на модель:

009191050

21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009047552 Количество на модель:

009047552

22

Номер детали на чертеже:

22

Washer

Заводской номер: 009103530 Количество на модель:

009103530

23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009002900 Количество на модель:

009002900

24

Номер детали на чертеже:

24

Hex nut

Заводской номер: 009082120 Количество на модель:

009082120

25

Номер детали на чертеже:

25

Drive stub

Заводской номер: 003534800 Количество на модель:

003534800

26

Номер детали на чертеже:

26

Chain sprocket

Заводской номер: 002775364 Количество на модель:

002775364

27

Номер детали на чертеже:

27

Suppоrting disс

Заводской номер: 009107291 Количество на модель:

009107291

28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 009111340 Количество на модель:

009111340

29

Номер детали на чертеже:

29

Roller chain

Заводской номер: 003534840 Количество на модель:

003534840

30

Номер детали на чертеже:

30

Split link

Заводской номер: 009219861 Количество на модель:

009219861

31

Номер детали на чертеже:

31

Outer console

Заводской номер: 003534780 Количество на модель:

003534780

32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009006360 Количество на модель:

009006360

33

Номер детали на чертеже:

33

Cover-back

Заводской номер: 003534810 Количество на модель:

003534810

34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006140 Количество на модель:

009006140

35

Номер детали на чертеже:

35

Detent edged washer

Заводской номер: 009099081 Количество на модель:

009099081

36

Номер детали на чертеже:

36

Hex nut

Заводской номер: 009082100 Количество на модель:

009082100

37

Номер детали на чертеже:

37

Cover-front

Заводской номер: 003534830 Количество на модель:

003534830

38

Номер детали на чертеже:

38

Blind rivet

Заводской номер: 009140360 Количество на модель:

009140360

39

Номер детали на чертеже:

39

Cover

Заводской номер: 002776841 Количество на модель:

002776841

41

Номер детали на чертеже:

41

Washer

Заводской номер: 009104130 Количество на модель:

009104130

42

Номер детали на чертеже:

42

Pressure spring

Заводской номер: 002749490 Количество на модель:

002749490

43

Номер детали на чертеже:

43

Locknut

Заводской номер: 009087060 Количество на модель:

009087060

44

Номер детали на чертеже:

44

Pto drive shaft-JD

Заводской номер: 009568000 Количество на модель:

009568000

44

Номер детали на чертеже:

44

Pto drive shaft-NH

Заводской номер: 270002300 Количество на модель:

270002300

46

Номер детали на чертеже:

46

Protective cover-JD 6XXX- 75XX

Заводской номер: 200902170 Количество на модель:

200902170

46

Номер детали на чертеже:

46

Protective cover-JD 77XX / 78XX

Заводской номер: 200901980 Количество на модель:

200901980
