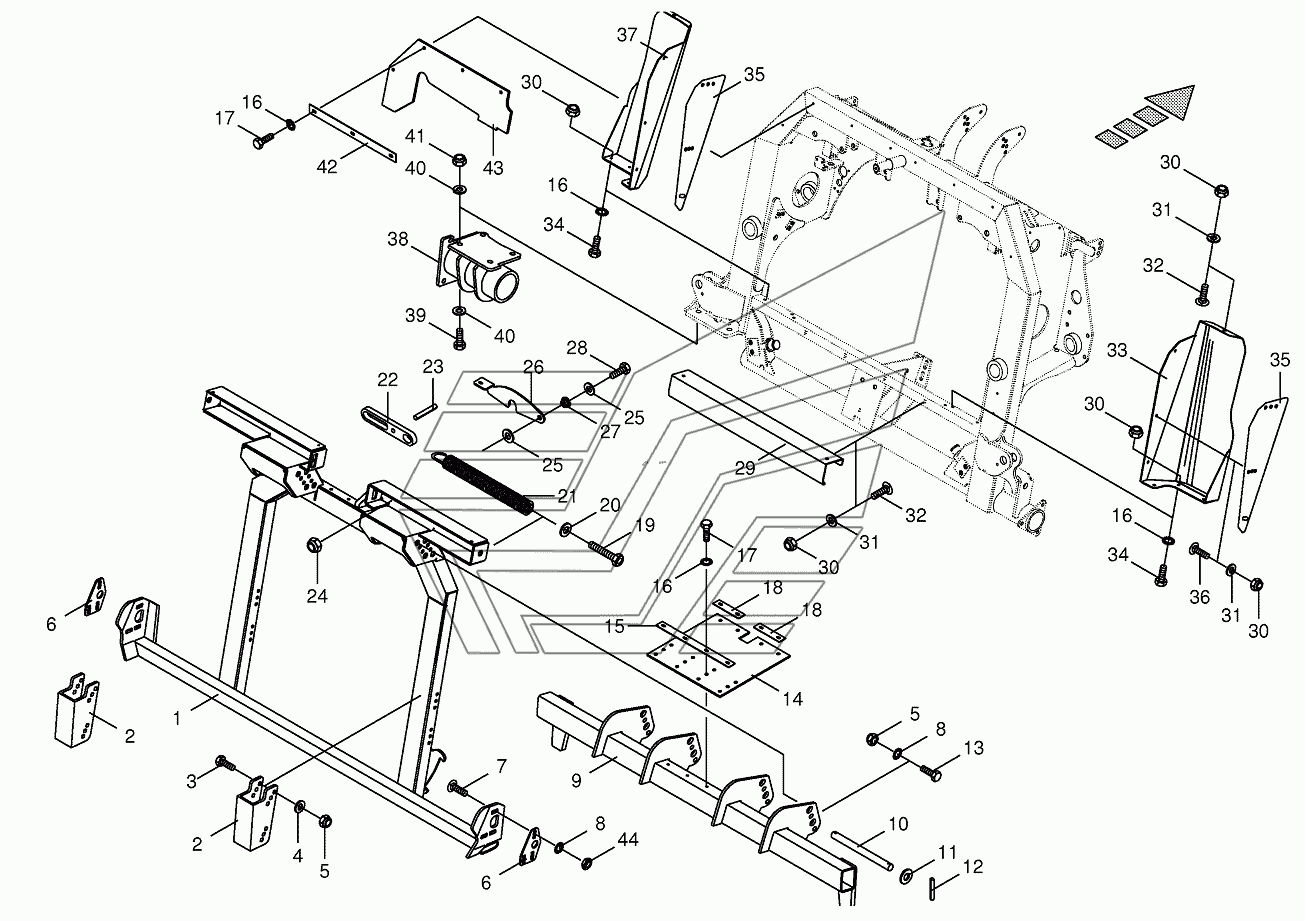

Pivoting frame-Addition JD EColl.6000,7500,6000FP. Каталог 2013г.

Pivoting frame-Addition NH-FX EColl.6000,7500,6000FP Support panel-Addition NH-FR EColl.6000,7500,6000FP

Вид отображения:

Детали справа

По ширине экрана

009127192

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

21

22

23

24

25

26

27

28

29

30

31

32

33

33

34

35

36

37

37

38

39

40

41

42

43

44

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Roll pin

Заводской номер: 009127192 Количество на модель:

009127192

1

Номер детали на чертеже:

1

Pivoting frame

Заводской номер: 200919022 Количество на модель:

200919022

2

Номер детали на чертеже:

2

Limit stop

Заводской номер: 200919530 Количество на модель:

200919530

3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009003670 Количество на модель:

009003670

4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105061 Количество на модель:

009105061

5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087010 Количество на модель:

009087010

6

Номер детали на чертеже:

6

Locking plate

Заводской номер: 003534280 Количество на модель:

003534280

7

Номер детали на чертеже:

7

Coach bolt

Заводской номер: 009048823 Количество на модель:

009048823

8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 009099101 Количество на модель:

009099101

9

Номер детали на чертеже:

9

Support panel

Заводской номер: 200919071 Количество на модель:

200919071

10

Номер детали на чертеже:

10

Pin

Заводской номер: 200918700 Количество на модель:

200918700

11

Номер детали на чертеже:

11

Washer

Заводской номер: 009105122 Количество на модель:

009105122

12

Номер детали на чертеже:

12

Roll pin

Заводской номер: 009126442 Количество на модель:

009126442

13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009002260 Количество на модель:

009002260

14

Номер детали на чертеже:

14

Sealing rubber

Заводской номер: 200919590 Количество на модель:

200919590

15

Номер детали на чертеже:

15

Clamping strap

Заводской номер: 200316090 Количество на модель:

200316090

16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 009099081 Количество на модель:

009099081

17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006160 Количество на модель:

009006160

18

Номер детали на чертеже:

18

Clamping strap

Заводской номер: 200316100 Количество на модель:

200316100

19

Номер детали на чертеже:

19

Turnbuckle

Заводской номер: 200913600 Количество на модель:

200913600

21

Номер детали на чертеже:

21

Tension spring

Заводской номер: 001519481 Количество на модель:

001519481

22

Номер детали на чертеже:

22

Spring support

Заводской номер: 200913650 Количество на модель:

200913650

23

Номер детали на чертеже:

23

Roll pin

Заводской номер: 009128480 Количество на модель:

009128480

24

Номер детали на чертеже:

24

Locknut

Заводской номер: 009087580 Количество на модель:

009087580

25

Номер детали на чертеже:

25

Washer

Заводской номер: 009104140 Количество на модель:

009104140

26

Номер детали на чертеже:

26

Centering plate

Заводской номер: 200913661 Количество на модель:

200913661

27

Номер детали на чертеже:

27

Bushing

Заводской номер: 003526130 Количество на модель:

003526130

28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006380 Количество на модель:

009006380

29

Номер детали на чертеже:

29

Sealing plate

Заводской номер: 200919521 Количество на модель:

200919521

30

Номер детали на чертеже:

30

Locknut

Заводской номер: 009087060 Количество на модель:

009087060

31

Номер детали на чертеже:

31

Washer

Заводской номер: 009104130 Количество на модель:

009104130

32

Номер детали на чертеже:

32

Coach bolt

Заводской номер: 009047312 Количество на модель:

009047312

33

Номер детали на чертеже:

33

Position adapter-JD 77XX / 78XX

Заводской номер: 200919560 Количество на модель:

200919560

33

Номер детали на чертеже:

33

Rh guide-JD 6XXX-75XX

Заводской номер: 200918840 Количество на модель:

200918840

34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006140 Количество на модель:

009006140

35

Номер детали на чертеже:

35

Extension

Заводской номер: 200919540 Количество на модель:

200919540

36

Номер детали на чертеже:

36

Coach bolt

Заводской номер: 009047301 Количество на модель:

009047301

37

Номер детали на чертеже:

37

Lh guide-JD 6XXX-75XX

Заводской номер: 200918850 Количество на модель:

200918850

37

Номер детали на чертеже:

37

Lh guide-JD 77XX / 78XX

Заводской номер: 200919580 Количество на модель:

200919580

38

Номер детали на чертеже:

38

Gearbox panel

Заводской номер: 200919290 Количество на модель:

200919290

39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009006760 Количество на модель:

009006760

40

Номер детали на чертеже:

40

Washer

Заводской номер: 009103031 Количество на модель:

009103031

41

Номер детали на чертеже:

41

Locknut

Заводской номер: 009087190 Количество на модель:

009087190

42

Номер детали на чертеже:

42

Clamping strap

Заводской номер: 200316080 Количество на модель:

200316080

43

Номер детали на чертеже:

43

Sealing rubber

Заводской номер: 200918720 Количество на модель:

200918720

44

Номер детали на чертеже:

44

Hex nut-low form

Заводской номер: 009085151 Количество на модель:

009085151

Pivoting frame-Addition NH-FX EColl.6000,7500,6000FP Support panel-Addition NH-FR EColl.6000,7500,6000FP
