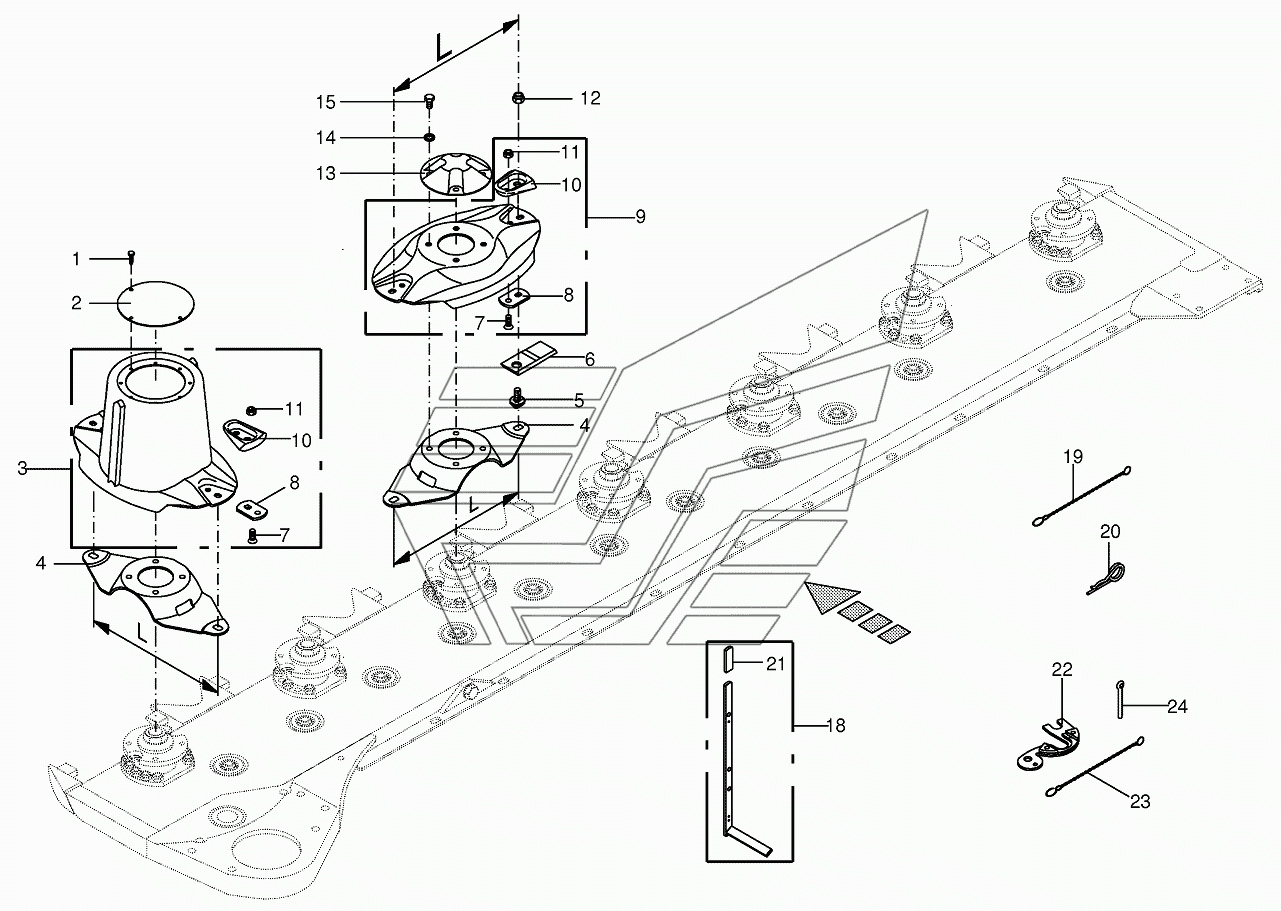

Cutter bar with quick coupler EC 32CRI. Каталог 2013г.

Cutter bar with blade fastening EC 32CRI Guide plate CRI EC 32CRI

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
18
19
20
21
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 9069490 Количество на модель:
9069490
2

Номер детали на чертеже:

2

Cover

Заводской номер: 2530521 Количество на модель:
2530521
3

Номер детали на чертеже:

3

Mower drum

Заводской номер: 2535322 Количество на модель: 2
2535322
2
4

Номер детали на чертеже:

4

Knife support

Заводской номер: 2530455 Количество на модель: 7
2530455
7
5

Номер детали на чертеже:

5

Mower pin

Заводской номер: 2537450 Количество на модель: 14
2537450
14
6

Номер детали на чертеже:

6

Knife -right

Заводской номер: 1398893 Количество на модель: 8
1398893
8
6

Номер детали на чертеже:

6

Knife -left

Заводской номер: 1398883 Количество на модель: 6
1398883
6
7

Номер детали на чертеже:

7

Countersunkscrew

Заводской номер: 9040453 Количество на модель:
9040453
8

Номер детали на чертеже:

8

Knife support

Заводской номер: 2530423 Количество на модель: 14
2530423
14
9

Номер детали на чертеже:

9

Mower disc

Заводской номер: 2535312 Количество на модель: 5
2535312
5
10

Номер детали на чертеже:

10

Guard

Заводской номер: 2537431 Количество на модель: 14
2537431
14
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 9087580 Количество на модель:
9087580
12

Номер детали на чертеже:

12

Self-locking nut

Заводской номер: 9080560 Количество на модель:
9080560
13

Номер детали на чертеже:

13

Cover

Заводской номер: 2530470 Количество на модель: 5
2530470
5
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 9099091 Количество на модель:
9099091
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 9006360 Количество на модель:
9006360
18

Номер детали на чертеже:

18

Special key for blades

Заводской номер: 2535180 Количество на модель:
2535180
19

Номер детали на чертеже:

19

Chain

Заводской номер: 9226512 Количество на модель:
9226512
20

Номер детали на чертеже:

20

Spring clip

Заводской номер: 9171030 Количество на модель:
9171030
21

Номер детали на чертеже:

21

Handle

Заводской номер: 9250160 Количество на модель:
9250160
22

Номер детали на чертеже:

22

Gauge

Заводской номер: 200310070 Количество на модель:
200310070
23

Номер детали на чертеже:

23

Chain

Заводской номер: 900003380 Количество на модель:
900003380
24

Номер детали на чертеже:

24

Cotter pin

Заводской номер: 9120661 Количество на модель:
9120661
