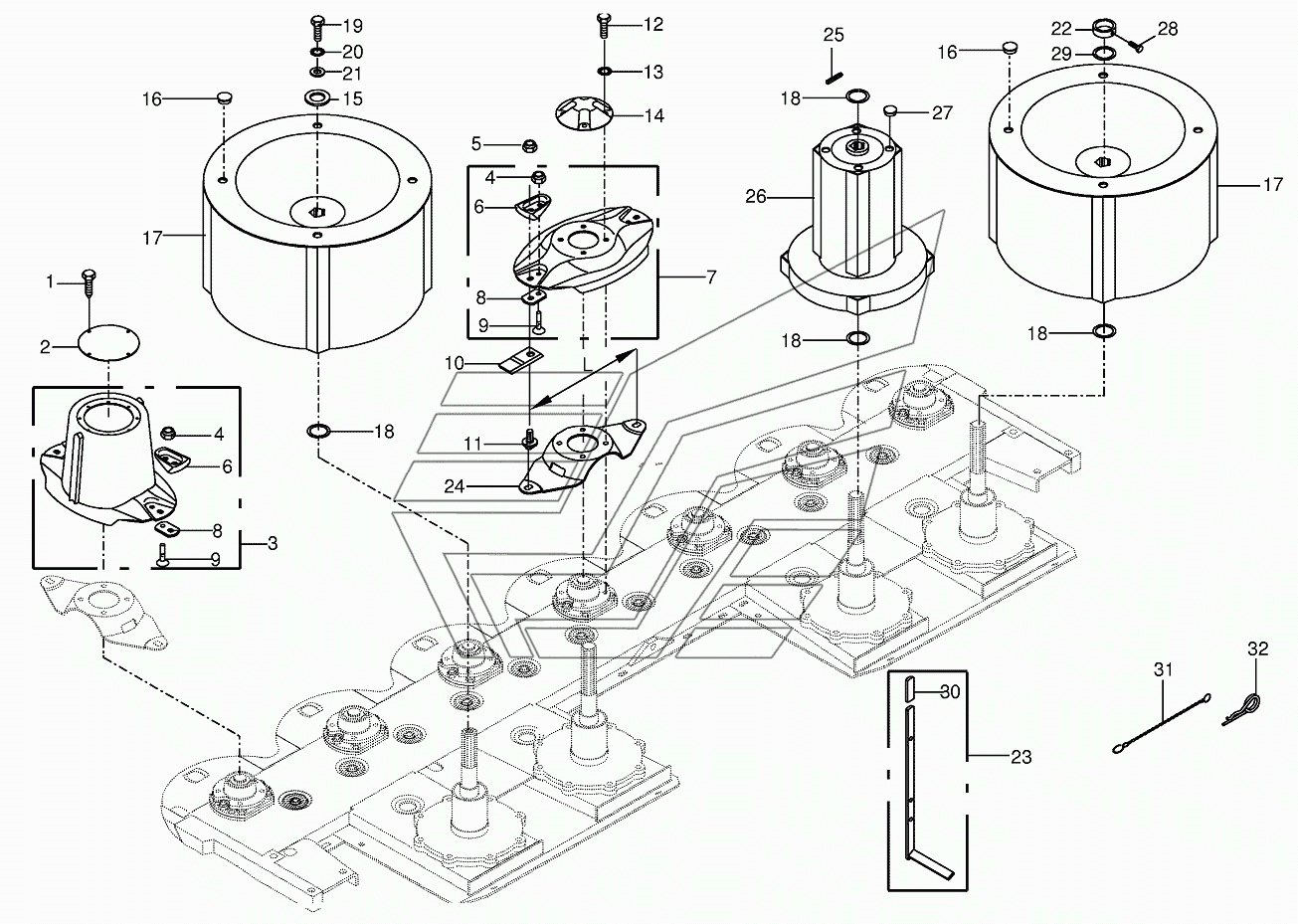

Quick coupler/Swath drum EC 28/32. Каталог 2013г.

Blade fastening/Swath drum EC 28/32 High-cut skid/Wear skid EC 28/32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Shim ring

Заводской номер: 00 911 133 0 Количество на модель:
00 911 133 0

Номер детали на чертеже:

Shim ring

Заводской номер: 00 911 134 0 Количество на модель:
00 911 134 0

Номер детали на чертеже:

Self-locking nut

Заводской номер: 00 908 056 0 Количество на модель:
00 908 056 0
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 00 906 949 0 Количество на модель:
00 906 949 0
2

Номер детали на чертеже:

2

Cover

Заводской номер: 00 253 052 1 Количество на модель:
00 253 052 1
3

Номер детали на чертеже:

3

Mower drum

Заводской номер: 00 253 532 1 Количество на модель:
00 253 532 1
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 00 908 758 0 Количество на модель:
00 908 758 0
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 00 908 701 0 Количество на модель:
00 908 701 0
6

Номер детали на чертеже:

6

Guard

Заводской номер: 00 253 543 2 Количество на модель:
00 253 543 2
6

Номер детали на чертеже:

6

Guard

Заводской номер: 00 253 743 0 Количество на модель:
00 253 743 0
7

Номер детали на чертеже:

7

Mower disc

Заводской номер: 00 253 531 2 Количество на модель:
00 253 531 2
8

Номер детали на чертеже:

8

Knife support

Заводской номер: 00 253 042 3 Количество на модель:
00 253 042 3
9

Номер детали на чертеже:

9

Countersunkscrew

Заводской номер: 00 904 045 3 Количество на модель:
00 904 045 3
10

Номер детали на чертеже:

10

Knife -left

Заводской номер: 00 139 888 3 Количество на модель:
00 139 888 3
10

Номер детали на чертеже:

10

Knife -right

Заводской номер: 00 139 889 3 Количество на модель:
00 139 889 3
11

Номер детали на чертеже:

11

Mower pin

Заводской номер: 00 253 108 3 Количество на модель:
00 253 108 3
11

Номер детали на чертеже:

11

Mower pin

Заводской номер: 00 253 745 0 Количество на модель:
00 253 745 0
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 00 900 634 0 Количество на модель:
00 900 634 0
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 00 909 909 1 Количество на модель:
00 909 909 1
14

Номер детали на чертеже:

14

Cover

Заводской номер: 00 253 047 0 Количество на модель:
00 253 047 0
15

Номер детали на чертеже:

15

Spacing washer

Заводской номер: 00 144 345 3 Количество на модель:
00 144 345 3
16

Номер детали на чертеже:

16

Sealing plug

Заводской номер: 00 925 029 0 Количество на модель:
00 925 029 0
17

Номер детали на чертеже:

17

Swath drum

Заводской номер: 00 254 050 3 Количество на модель:
00 254 050 3
18

Номер детали на чертеже:

18

Shim ring

Заводской номер: 00 911 136 1 Количество на модель:
00 911 136 1
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 00 900 656 0 Количество на модель:
00 900 656 0
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 00 909 800 1 Количество на модель:
00 909 800 1
21

Номер детали на чертеже:

21

Washer

Заводской номер: 00 910 359 0 Количество на модель:
00 910 359 0
22

Номер детали на чертеже:

22

Collar

Заводской номер: 00 911 320 1 Количество на модель:
00 911 320 1
23

Номер детали на чертеже:

23

Special key for blades

Заводской номер: 00 253 518 0 Количество на модель:
00 253 518 0
24

Номер детали на чертеже:

24

Knife support

Заводской номер: 00 253 045 5 Количество на модель:
00 253 045 5
25

Номер детали на чертеже:

25

Roll pin

Заводской номер: 00 912 675 2 Количество на модель:
00 912 675 2
26

Номер детали на чертеже:

26

Swath drum

Заводской номер: 00 254 051 3 Количество на модель:
00 254 051 3
27

Номер детали на чертеже:

27

Sealing plug

Заводской номер: 00 925 010 0 Количество на модель:
00 925 010 0
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 00 900 616 0 Количество на модель:
00 900 616 0
29

Номер детали на чертеже:

29

Supporting disc

Заводской номер: 00 910 727 1 Количество на модель:
00 910 727 1
30

Номер детали на чертеже:

30

Handle

Заводской номер: 00 925 016 0 Количество на модель:
00 925 016 0
31

Номер детали на чертеже:

31

Chain

Заводской номер: 00 922 651 2 Количество на модель:
00 922 651 2
32

Номер детали на чертеже:

32

Spring clip

Заводской номер: 00 917 104 1 Количество на модель:
00 917 104 1
Blade fastening/Swath drum EC 28/32 High-cut skid/Wear skid EC 28/32
