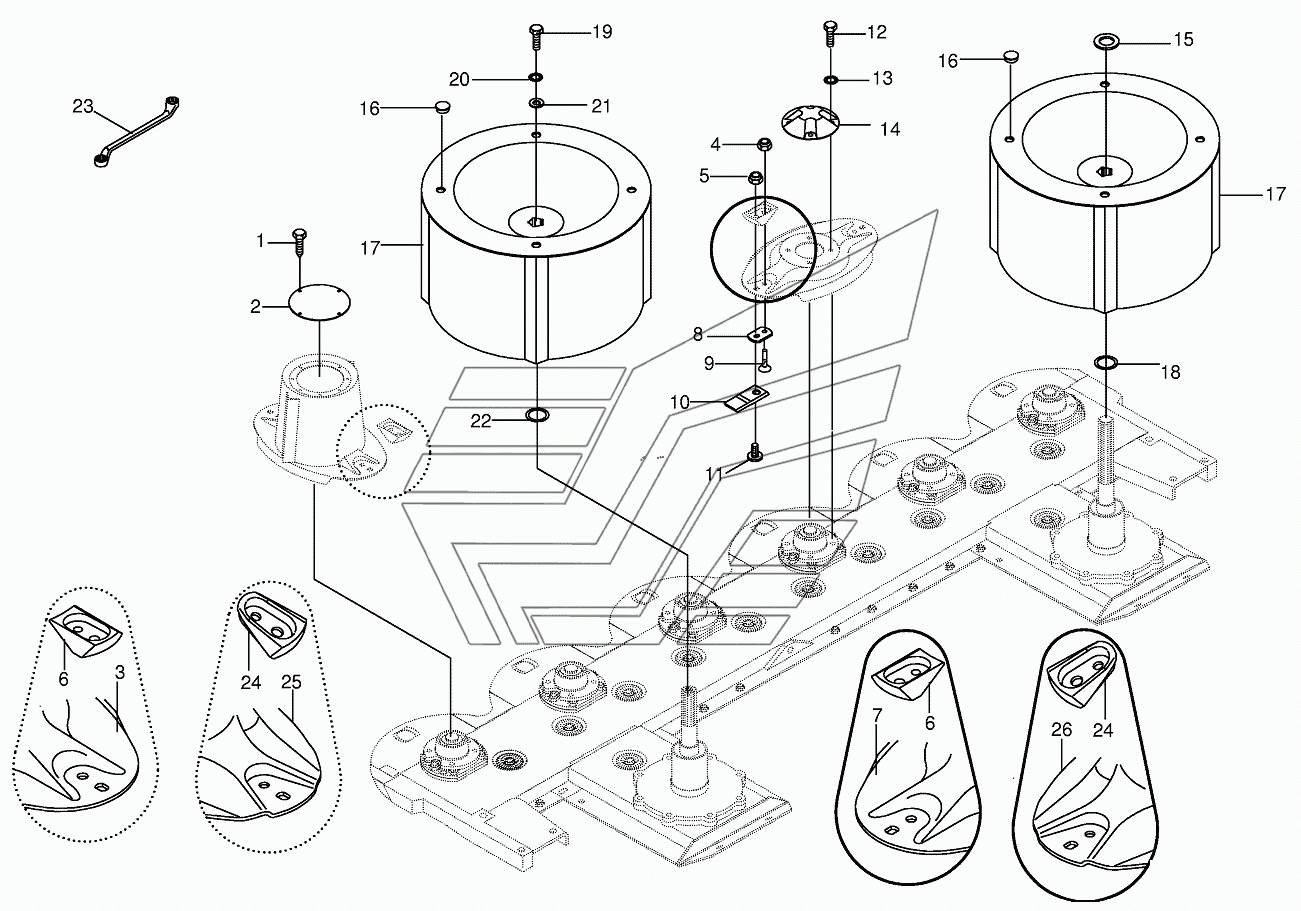

Blade fastening / Swath drum EC 27/32. Каталог 2013г.

Cutting bar with flange EC 27/32 Quick coupler / Swath drum EC 27/32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель: 2
002530521
2
3

Номер детали на чертеже:

3

Mower drum

Заводской номер: 002530481 Количество на модель: 2
002530481
2
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
5

Номер детали на чертеже:

5

Self-locking nut

Заводской номер: 009096021 Количество на модель:
009096021
6

Номер детали на чертеже:

6

Guard

Заводской номер: 002530431 Количество на модель: 12
002530431
12
7

Номер детали на чертеже:

7

Mower disc

Заводской номер: 002530411 Количество на модель: 4
002530411
4
8

Номер детали на чертеже:

8

Knife support

Заводской номер: 002530421 Количество на модель:
002530421
9

Номер детали на чертеже:

9

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
10

Номер детали на чертеже:

10

Knife-left

Заводской номер: 001398880 Количество на модель:
001398880
10

Номер детали на чертеже:

10

Knife-right

Заводской номер: 001398890 Количество на модель:
001398890
11

Номер детали на чертеже:

11

Knife screw

Заводской номер: 002530440 Количество на модель:
002530440
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
14

Номер детали на чертеже:

14

Cover

Заводской номер: 002530470 Количество на модель: 4
002530470
4
15

Номер детали на чертеже:

15

Spacing washer

Заводской номер: 001443452 Количество на модель:
001443452
16

Номер детали на чертеже:

16

Sealing plug

Заводской номер: 009250290 Количество на модель:
009250290
17

Номер детали на чертеже:

17

Swath drum

Заводской номер: 002540500 Количество на модель:
002540500
18

Номер детали на чертеже:

18

Shim ring

Заводской номер: 009111361 Количество на модель:
009111361
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 009098001 Количество на модель:
009098001
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009103590 Количество на модель:
009103590
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009103340 Количество на модель:
009103340
23

Номер детали на чертеже:

23

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
24

Номер детали на чертеже:

24

Guard

Заводской номер: 002535430 Количество на модель: 12
002535430
12
25

Номер детали на чертеже:

25

Mower drum

Заводской номер: 002535321 Количество на модель: 2
002535321
2
26

Номер детали на чертеже:

26

Mower disc

Заводской номер: 002535311 Количество на модель: 4
002535311
4
