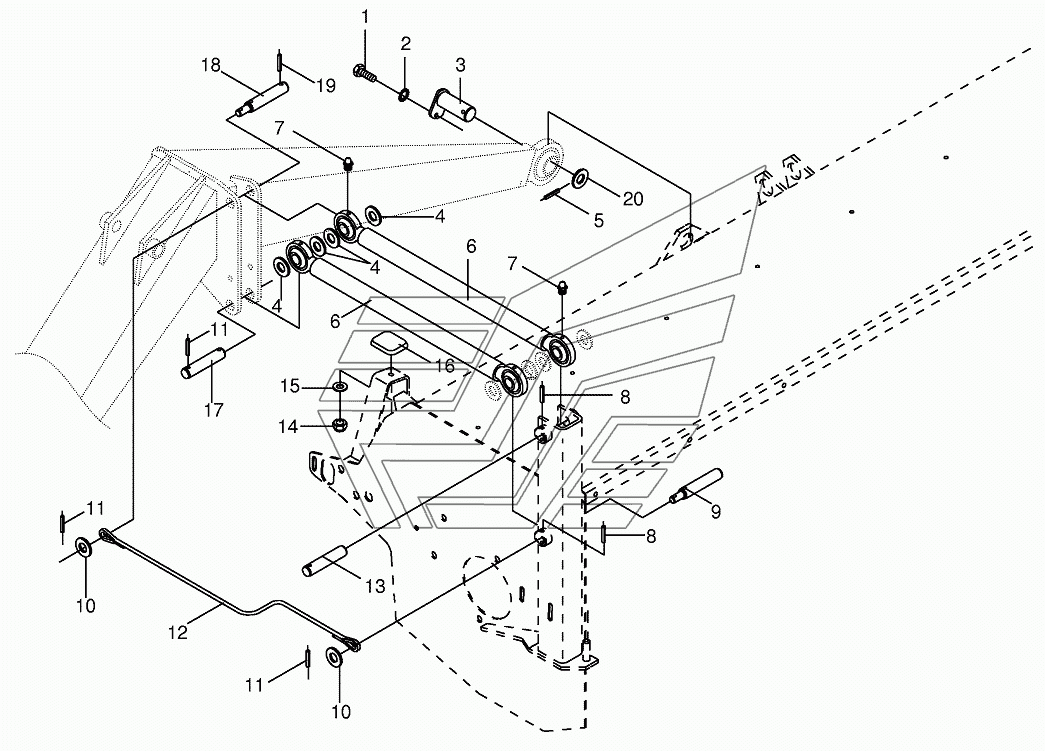

Upper link EC280CV-Q/320CV-Q. Каталог 2013г.

Spring compensation/Hydraulics EC280CV-Q/320CV-Q Cutter bar with bearings EC280CV-Q/320CV-Q

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
3

Номер детали на чертеже:

3

Pin

Заводской номер: 002536431 Количество на модель:
002536431
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009108441 Количество на модель:
009108441
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009108451 Количество на модель:
009108451
5

Номер детали на чертеже:

5

Roll pin

Заводской номер: 009126721 Количество на модель:
009126721
6

Номер детали на чертеже:

6

Upper link

Заводской номер: 002536191 Количество на модель:
002536191
7

Номер детали на чертеже:

7

Grease niple

Заводской номер: 009191080 Количество на модель:
009191080
8

Номер детали на чертеже:

8

Roll pin

Заводской номер: 009127162 Количество на модель:
009127162
9

Номер детали на чертеже:

9

Pin

Заводской номер: 002534520 Количество на модель:
002534520
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009103270 Количество на модель:
009103270
11

Номер детали на чертеже:

11

Roll pin

Заводской номер: 009126701 Количество на модель:
009126701
12

Номер детали на чертеже:

12

Chain haulage

Заводской номер: 002531830 Количество на модель:
002531830
13

Номер детали на чертеже:

13

Pin

Заводской номер: 002553040 Количество на модель:
002553040
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009105061 Количество на модель:
009105061
16

Номер детали на чертеже:

16

Rubber pad

Заводской номер: 009242180 Количество на модель:
009242180
17

Номер детали на чертеже:

17

Pin

Заводской номер: 001530881 Количество на модель:
001530881
18

Номер детали на чертеже:

18

Pin

Заводской номер: 002531821 Количество на модель:
002531821
19

Номер детали на чертеже:

19

Roll pin

Заводской номер: 009127142 Количество на модель:
009127142
20

Номер детали на чертеже:

20

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
