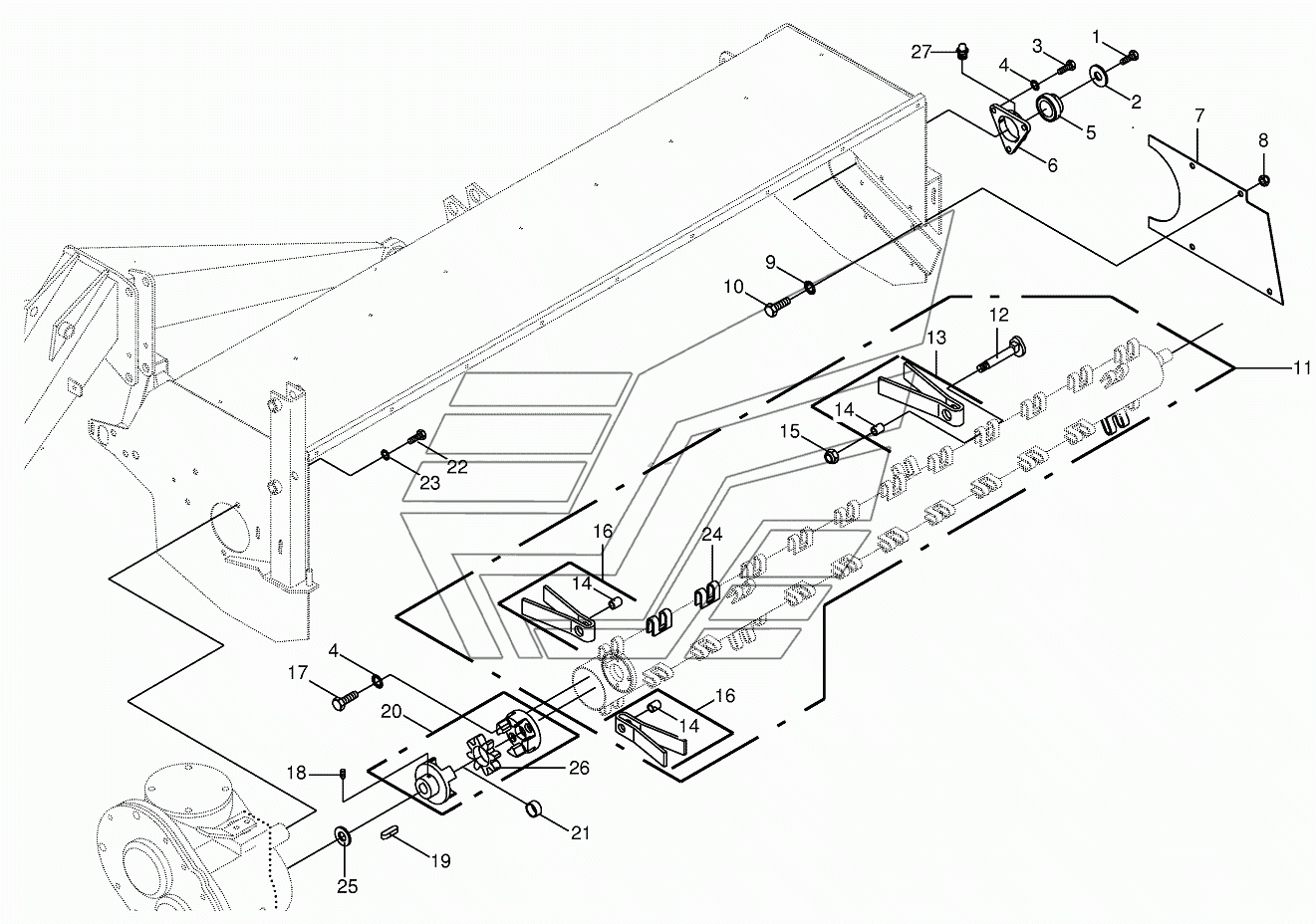

Tine conditioner EC280CV/320CV. Каталог 2013г.

Guard EC280CV/320CV Main gearbox (green) EC280CV/320CV

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Tine rotor shaft

Заводской номер: 002533610 Количество на модель:
002533610

Номер детали на чертеже:

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009106420 Количество на модель:
009106420
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
5

Номер детали на чертеже:

5

Grooved ball bearing

Заводской номер: 009346180 Количество на модель:
009346180
6

Номер детали на чертеже:

6

Flange bearing-incl. bearing, grease nipple

Заводской номер: 009340480 Количество на модель:
009340480
7

Номер детали на чертеже:

7

Plate

Заводской номер: 002552860 Количество на модель:
002552860
8

Номер детали на чертеже:

8

Nut

Заводской номер: 009095480 Количество на модель:
009095480
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006340 Количество на модель: 4
009006340
4
11

Номер детали на чертеже:

11

Tine rotor shaft

Заводской номер: 002533620 Количество на модель:
002533620
12

Номер детали на чертеже:

12

Tine axle

Заводской номер: 002505000 Количество на модель: 41
002505000
41
13

Номер детали на чертеже:

13

Tine-inside

Заводской номер: 002534720 Количество на модель: 39
002534720
39
14

Номер детали на чертеже:

14

Clamp bush

Заводской номер: 009357160 Количество на модель: 41
009357160
41
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087161 Количество на модель: 41
009087161
41
16

Номер детали на чертеже:

16

Tine-outside

Заводской номер: 002534730 Количество на модель: 2
002534730
2
18

Номер детали на чертеже:

18

Threaded pin

Заводской номер: 009057550 Количество на модель:
009057550
19

Номер детали на чертеже:

19

Fit-in key

Заводской номер: 009150160 Количество на модель:
009150160
20

Номер детали на чертеже:

20

Rotex-clutch

Заводской номер: 009400822 Количество на модель:
009400822
21

Номер детали на чертеже:

21

Bushing

Заводской номер: 002555010 Количество на модель:
002555010
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006730 Количество на модель:
009006730
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
24

Номер детали на чертеже:

24

Tine bar

Заводской номер: 002552420 Количество на модель:
002552420
25

Номер детали на чертеже:

25

Shim ring

Заводской номер: 009108651 Количество на модель:
009108651
26

Номер детали на чертеже:

26

Rotex plastic part

Заводской номер: 009402181 Количество на модель:
009402181
27

Номер детали на чертеже:

27

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
