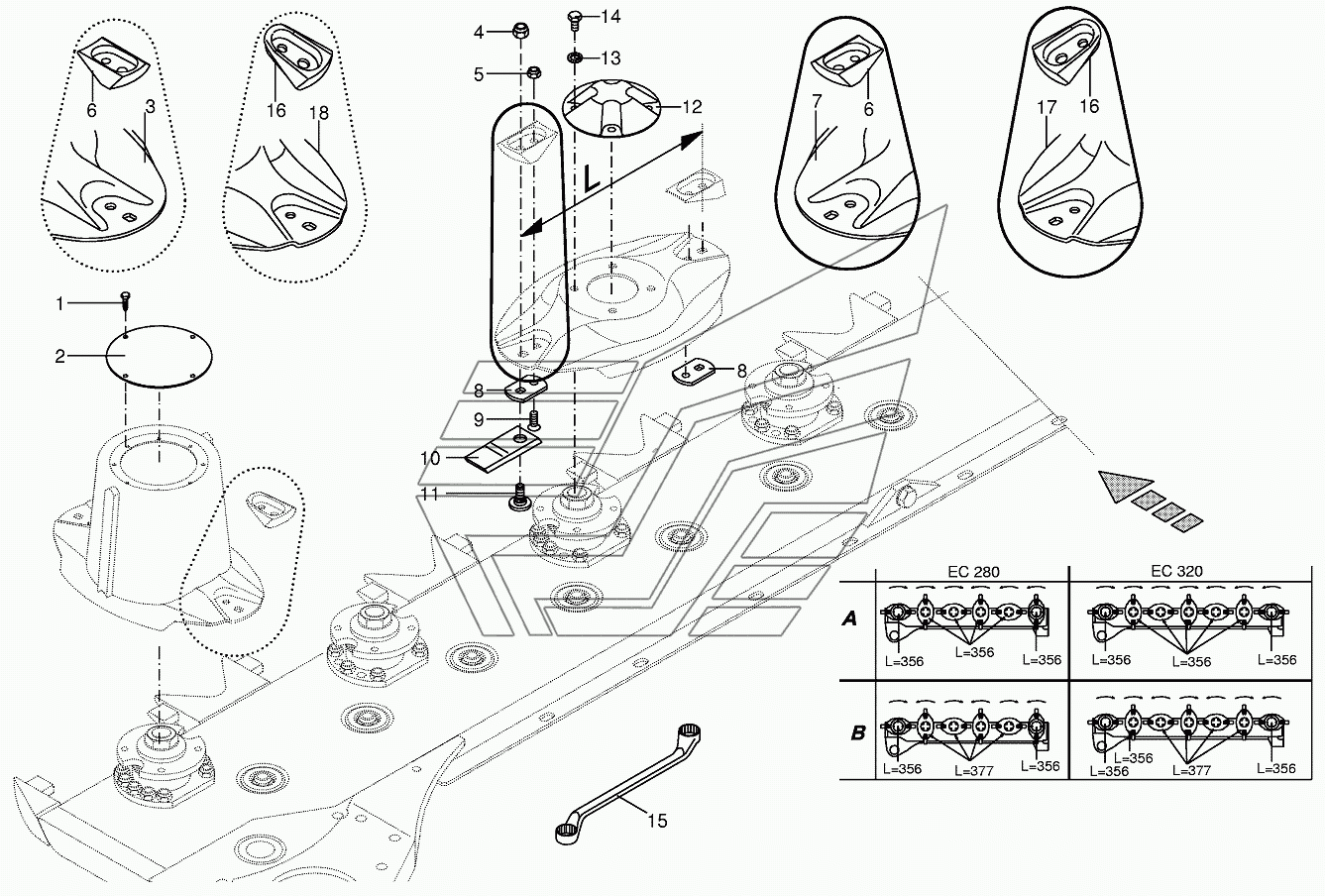

Cutter bar with blade fastening EC280/320. Каталог 2013г.

Cutter bar with bearings EC280/320 Cutter bar with blade fastening EC280/320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель:
002530521
3

Номер детали на чертеже:

3

Mower drum

Заводской номер: 002535020 Количество на модель: 2
002535020
2
4

Номер детали на чертеже:

4

Self-locking nut

Заводской номер: 009096021 Количество на модель:
009096021
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
6

Номер детали на чертеже:

6

Guard

Заводской номер: 002530432 Количество на модель: 12
002530432
12
7

Номер детали на чертеже:

7

Mower disc

Заводской номер: 002535000 Количество на модель: 4
002535000
4
7

Номер детали на чертеже:

7

Mower disc

Заводской номер: 002530403 Количество на модель: 4
002530403
4
8

Номер детали на чертеже:

8

Knife support

Заводской номер: 002530423 Количество на модель: 12
002530423
12
9

Номер детали на чертеже:

9

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
10

Номер детали на чертеже:

10

Knife-right

Заводской номер: 001398893 Количество на модель: 6
001398893
6
10

Номер детали на чертеже:

10

Knife-left

Заводской номер: 001398883 Количество на модель: 6
001398883
6
11

Номер детали на чертеже:

11

Knife screw

Заводской номер: 002530443 Количество на модель:
002530443
12

Номер детали на чертеже:

12

Cover

Заводской номер: 002530470 Количество на модель: 4
002530470
4
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006370 Количество на модель: 16
009006370
16
15

Номер детали на чертеже:

15

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
16

Номер детали на чертеже:

16

Guard

Заводской номер: 002535432 Количество на модель: 12
002535432
12
17

Номер детали на чертеже:

17

Mower disc

Заводской номер: 002535312 Количество на модель: 4
002535312
4
17

Номер детали на чертеже:

17

Mower disc

Заводской номер: 002535302 Количество на модель: 4
002535302
4
18

Номер детали на чертеже:

18

Mower drum

Заводской номер: 002535321 Количество на модель: 2
002535321
2
