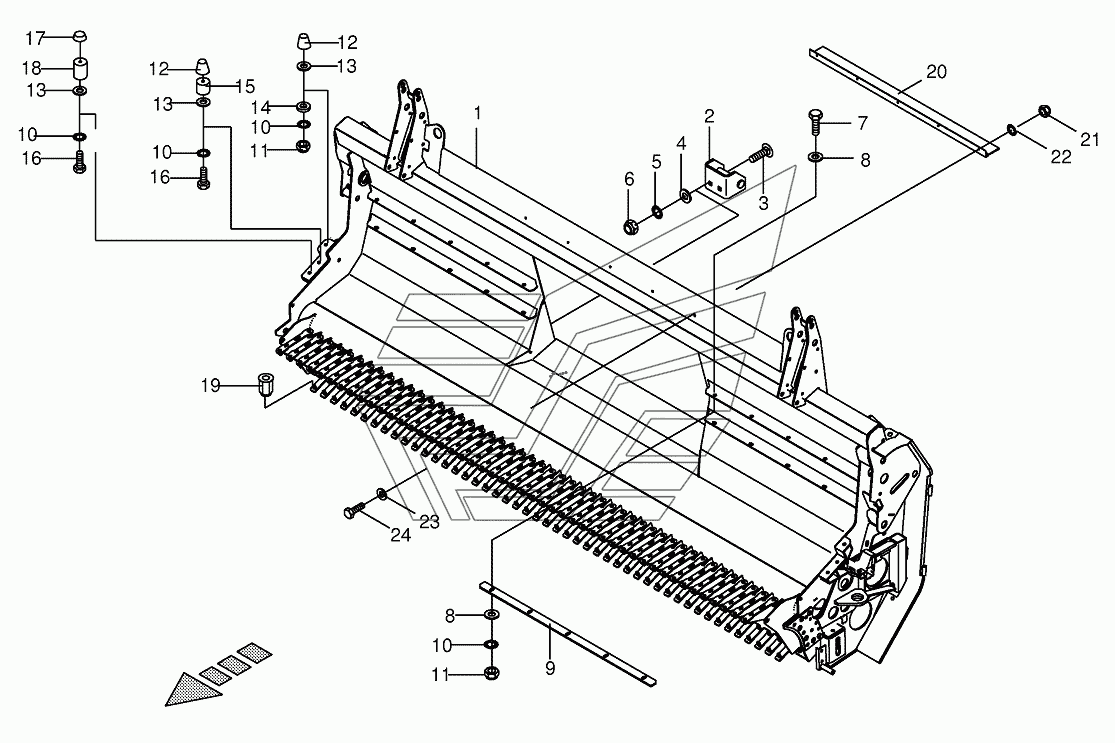

Frame EasyFlow 3001. Каталог 2013г.

Side view of supporting wheel EasyFlow 3001

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Base frame

Заводской номер: 200918461 Количество на модель:
200918461
2

Номер детали на чертеже:

2

Pendulum frame retainer

Заводской номер: 002289830 Количество на модель: 2
002289830
2
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 009048842 Количество на модель:
009048842
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105061 Количество на модель:
009105061
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009103611 Количество на модель:
009103611
9

Номер детали на чертеже:

9

Scraper

Заводской номер: 003506512 Количество на модель: 4
003506512
4
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
12

Номер детали на чертеже:

12

Rubber pad

Заводской номер: 009242360 Количество на модель:
009242360
13

Номер детали на чертеже:

13

Washer

Заводской номер: 002140830 Количество на модель:
002140830
14

Номер детали на чертеже:

14

Washer

Заводской номер: 002140850 Количество на модель:
002140850
15

Номер детали на чертеже:

15

Intermediate piece-back

Заводской номер: 002140840 Количество на модель:
002140840
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
17

Номер детали на чертеже:

17

Rubber pad

Заводской номер: 009242601 Количество на модель:
009242601
18

Номер детали на чертеже:

18

Intermediate piece-front

Заводской номер: 002140820 Количество на модель:
002140820
19

Номер детали на чертеже:

19

Blind rivet nut

Заводской номер: 900001130 Количество на модель:
900001130
20

Номер детали на чертеже:

20

Strip brush

Заводской номер: 200917680 Количество на модель:
200917680
21

Номер детали на чертеже:

21

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103511 Количество на модель:
009103511
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
