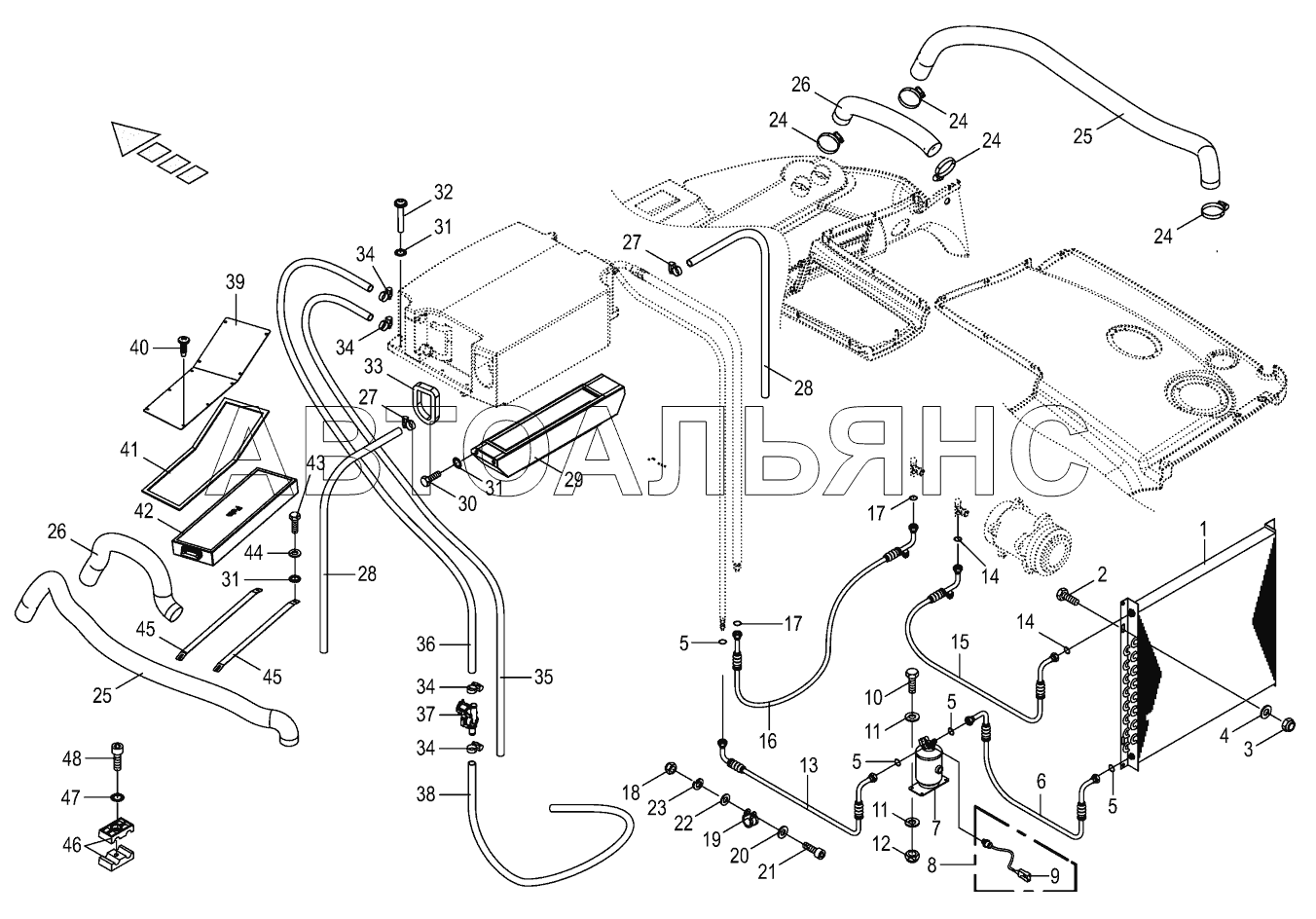

Air conditioning BIG-X-850-1. Каталог 2018г.

Control box / controls eletronic -part II BIG-X-850-1 Evaporator BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Condenser for air conditioner

Заводской номер: 9401110 Количество на модель: 1
9401110
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
4

Номер детали на чертеже:

4

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 9376220 Количество на модель: 4
9376220
4
6

Номер детали на чертеже:

6

Tube

Заводской номер: 270045200 Количество на модель: 1
270045200
1
7

Номер детали на чертеже:

7

Drier

Заводской номер: 9401070 Количество на модель: 1
9401070
1
8

Номер детали на чертеже:

8

Pressure switch

Заводской номер: 9401091 Количество на модель: 1
9401091
1
9

Номер детали на чертеже:

9

Plug-2-pole

Заводской номер: 3050590 Количество на модель: x
3050590
x
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 9002000 Количество на модель: x
9002000
x
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 9006080 Количество на модель: x
9006080
x
11

Номер детали на чертеже:

11

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
13

Номер детали на чертеже:

13

Tube

Заводской номер: 9402580 Количество на модель: 1
9402580
1
14

Номер детали на чертеже:

14

O-ring

Заводской номер: 9376230 Количество на модель: 2
9376230
2
15

Номер детали на чертеже:

15

Tube

Заводской номер: 270045210 Количество на модель: 1
270045210
1
16

Номер детали на чертеже:

16

Tube

Заводской номер: 270045220 Количество на модель: 1
270045220
1
17

Номер детали на чертеже:

17

O-ring

Заводской номер: 9376240 Количество на модель: 2
9376240
2
18

Номер детали на чертеже:

18

Hex nut

Заводской номер: 9082071 Количество на модель: x
9082071
x
19

Номер детали на чертеже:

19

Tube clip w. rubber

Заводской номер: 9240620 Количество на модель: 6
9240620
6
19

Номер детали на чертеже:

19

Tube clip w. rubber

Заводской номер: 9240610 Количество на модель: 9
9240610
9
20

Номер детали на чертеже:

20

Washer

Заводской номер: 9105001 Количество на модель: x
9105001
x
21

Номер детали на чертеже:

21

Allen screw

Заводской номер: 9030140 Количество на модель: x
9030140
x
22

Номер детали на чертеже:

22

Washer

Заводской номер: 9103650 Количество на модель: x
9103650
x
23

Номер детали на чертеже:

23

Spring washer

Заводской номер: 9100310 Количество на модель: x
9100310
x
24

Номер детали на чертеже:

24

Tube clip

Заводской номер: 9240040 Количество на модель: 8
9240040
8
25

Номер детали на чертеже:

25

Inner tube

Заводской номер: 200275510 Количество на модель: 2
200275510
2
26

Номер детали на чертеже:

26

Inner tube

Заводской номер: 200275500 Количество на модель: 2
200275500
2
27

Номер детали на чертеже:

27

Tube clip

Заводской номер: 9240490 Количество на модель: 2
9240490
2
28

Номер детали на чертеже:

28

Hose

Заводской номер: 2204300 Количество на модель: 2
2204300
2
29

Номер детали на чертеже:

29

Aspiration port

Заводской номер: 200275430 Количество на модель: 1
200275430
1
31

Номер детали на чертеже:

31

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
32

Номер детали на чертеже:

32

Fillister head screw

Заводской номер: 200275420 Количество на модель: 5
200275420
5
33

Номер детали на чертеже:

33

Gasket

Заводской номер: 200275490 Количество на модель: 1
200275490
1
34

Номер детали на чертеже:

34

Tube clip

Заводской номер: 9240011 Количество на модель: 2
9240011
2
35

Номер детали на чертеже:

35

Hose

Заводской номер: 2204250 Количество на модель: 1
2204250
1
36

Номер детали на чертеже:

36

Hose

Заводской номер: 200275440 Количество на модель: 1
200275440
1
37

Номер детали на чертеже:

37

Water valve

Заводской номер: 270008420 Количество на модель: 1
270008420
1
38

Номер детали на чертеже:

38

Hose

Заводской номер: 200275450 Количество на модель: 1
200275450
1
39

Номер детали на чертеже:

39

Cover

Заводской номер: 200275460 Количество на модель: 1
200275460
1
40

Номер детали на чертеже:

40

Drilling screw

Заводской номер: 200275530 Количество на модель: 10
200275530
10
41

Номер детали на чертеже:

41

Cellular rubber

Заводской номер: 200275470 Количество на модель: 1
200275470
1
42

Номер детали на чертеже:

42

Filter

Заводской номер: 200275520 Количество на модель: 1
200275520
1
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 9006060 Количество на модель: x
9006060
x
44

Номер детали на чертеже:

44

Washer

Заводской номер: 9103511 Количество на модель: x
9103511
x
45

Номер детали на чертеже:

45

Plate spring

Заводской номер: 200275480 Количество на модель: 2
200275480
2
46

Номер детали на чертеже:

46

Tube clamp-2 halves

Заводской номер: 270042640 Количество на модель: 4
270042640
4
47

Номер детали на чертеже:

47

Detent edged washer

Заводской номер: 9099030 Количество на модель: x
9099030
x
48

Номер детали на чертеже:

48

Allen screw

Заводской номер: 9033401 Количество на модель: x
9033401
x
