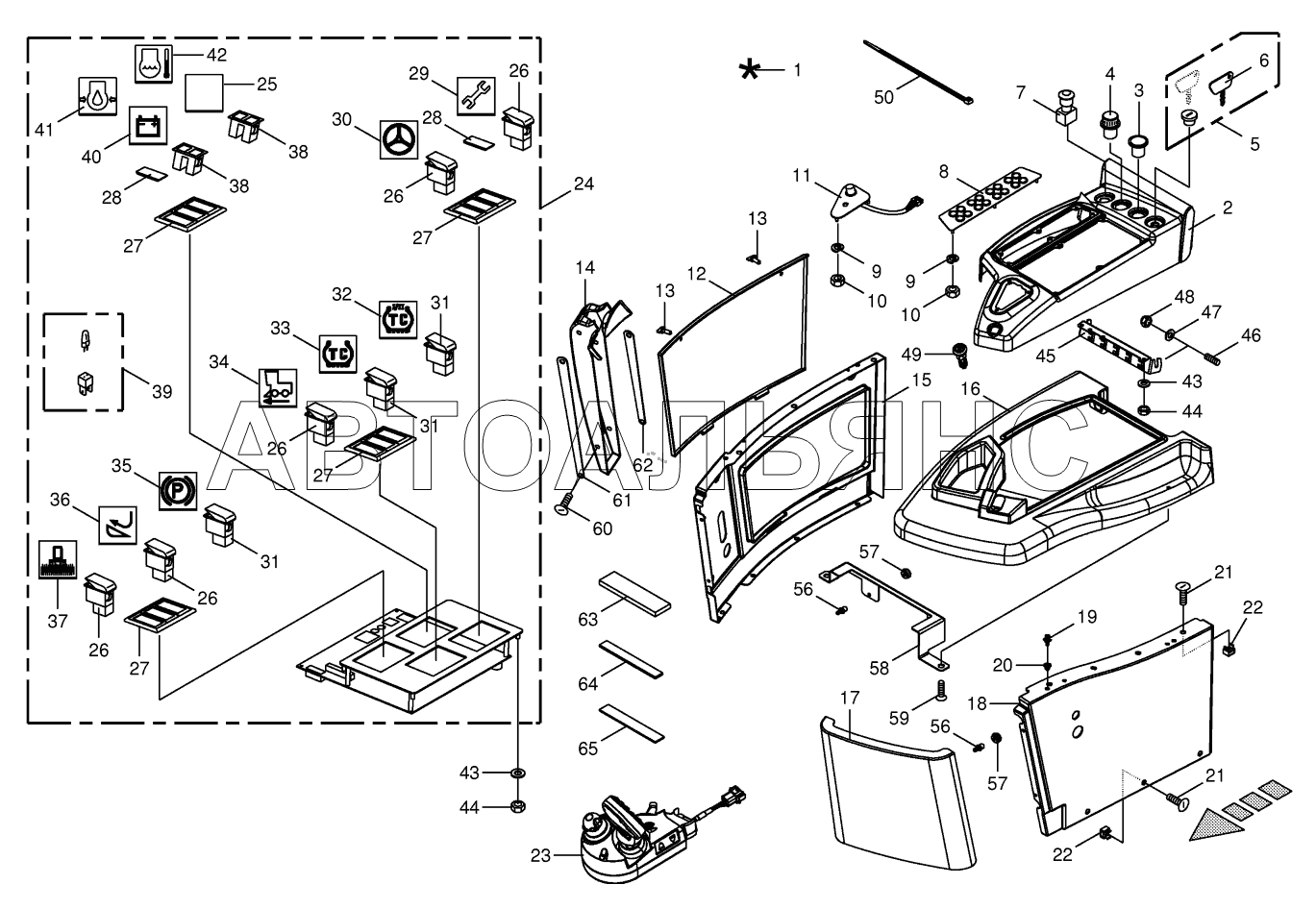

Control box mounting parts BIG-X-850-1. Каталог 2018г.

Rear blind BIG-X-850-1 Control box / controls eletronic -part I BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Operating console assembled

Заводской номер: 202248981 Количество на модель: 1
202248981
1
2

Номер детали на чертеже:

2

Depot-top

Заводской номер: 200293210 Количество на модель: 1
200293210
1
3

Номер детали на чертеже:

3

Cigar lighter-socket

Заводской номер: 200803390 Количество на модель: 1
200803390
1
4

Номер детали на чертеже:

4

Cigar lighter

Заводской номер: 3026490 Количество на модель: 1
3026490
1
5

Номер детали на чертеже:

5

Ignition switch

Заводской номер: 3026560 Количество на модель: 1
3026560
1
6

Номер детали на чертеже:

6

Ignition key

Заводской номер: 3033490 Количество на модель: 1
3033490
1
7

Номер детали на чертеже:

7

Instantanequs cut-out switch

Заводской номер: 200822160 Количество на модель: 1
200822160
1
8

Номер детали на чертеже:

8

Keypad

Заводской номер: 3039820 Количество на модель: 1
3039820
1
9

Номер детали на чертеже:

9

Spring washer

Заводской номер: 9100310 Количество на модель: x
9100310
x
10

Номер детали на чертеже:

10

Hex nut

Заводской номер: 9082071 Количество на модель: x
9082071
x
11

Номер детали на чертеже:

11

Incremental giver

Заводской номер: 3039831 Количество на модель: 1
3039831
1
12

Номер детали на чертеже:

12

Service hatch-right

Заводской номер: 200293110 Количество на модель: 1
200293110
1
13

Номер детали на чертеже:

13

Turn look

Заводской номер: 200267070 Количество на модель: 2
200267070
2
14

Номер детали на чертеже:

14

Cover monitor support

Заводской номер: 202287520 Количество на модель: 1
202287520
1
15

Номер детали на чертеже:

15

Cladding-right

Заводской номер: 200262760 Количество на модель: 1
200262760
1
16

Номер детали на чертеже:

16

Depot-middle

Заводской номер: 200262781 Количество на модель: 1
200262781
1
17

Номер детали на чертеже:

17

Maintenance door-front

Заводской номер: 200262750 Количество на модель: 1
200262750
1
18

Номер детали на чертеже:

18

Cladding-left

Заводской номер: 200262720 Количество на модель: 1
200262720
1
19

Номер детали на чертеже:

19

Spherical pin

Заводской номер: 200266710 Количество на модель: 4
200266710
4
20

Номер детали на чертеже:

20

Rubber support

Заводской номер: 200266720 Количество на модель: 4
200266720
4
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 9052301 Количество на модель: x
9052301
x
22

Номер детали на чертеже:

22

Nut

Заводской номер: 9095470 Количество на модель: x
9095470
x
23

Номер детали на чертеже:

23

Multifunction lever w. SW

Заводской номер: 200160800 Количество на модель: 1
200160800
1
24

Номер детали на чертеже:

24

Operation

Заводской номер: 200840720 Количество на модель: 1
200840720
1
25

Номер детали на чертеже:

25

Cover

Заводской номер: 3031400 Количество на модель: 1
3031400
1
26

Номер детали на чертеже:

26

Switch-6-pole

Заводской номер: 3027030 Количество на модель: 5
3027030
5
27

Номер детали на чертеже:

27

Frame

Заводской номер: 3027100 Количество на модель: 4
3027100
4
28

Номер детали на чертеже:

28

Cover

Заводской номер: 3026530 Количество на модель: 2
3026530
2
29

Номер детали на чертеже:

29

Switch symbol

Заводской номер: 3028321 Количество на модель: 1
3028321
1
30

Номер детали на чертеже:

30

Switch symbol

Заводской номер: 3028331 Количество на модель: 1
3028331
1
31

Номер детали на чертеже:

31

Switch

Заводской номер: 3028050 Количество на модель: 3
3028050
3
32

Номер детали на чертеже:

32

Switch symbol

Заводской номер: 200814860 Количество на модель: 1
200814860
1
33

Номер детали на чертеже:

33

Switch symbol

Заводской номер: 200814850 Количество на модель: 1
200814850
1
34

Номер детали на чертеже:

34

Switch symbol

Заводской номер: 3028172 Количество на модель: 1
3028172
1
35

Номер детали на чертеже:

35

Switch symbol

Заводской номер: 3028181 Количество на модель: 1
3028181
1
36

Номер детали на чертеже:

36

Switch symbol

Заводской номер: 3031370 Количество на модель: 1
3031370
1
37

Номер детали на чертеже:

37

Switch symbol

Заводской номер: 3028141 Количество на модель: 1
3028141
1
38

Номер детали на чертеже:

38

Indicator lamp-incl. bulb

Заводской номер: 3026520 Количество на модель: 2
3026520
2
39

Номер детали на чертеже:

39

Lamp socket with bulb

Заводской номер: 3021070 Количество на модель: 8
3021070
8
40

Номер детали на чертеже:

40

Switch symbol

Заводской номер: 3028201 Количество на модель: 1
3028201
1
41

Номер детали на чертеже:

41

Switch symbol

Заводской номер: 200811920 Количество на модель: 1
200811920
1
42

Номер детали на чертеже:

42

Switch symbol

Заводской номер: 200811930 Количество на модель: 1
200811930
1
43

Номер детали на чертеже:

43

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
44

Номер детали на чертеже:

44

Hex nut

Заводской номер: 9082080 Количество на модель: x
9082080
x
45

Номер детали на чертеже:

45

Traction relief

Заводской номер: 200267050 Количество на модель: 1
200267050
1
46

Номер детали на чертеже:

46

Threaded pin

Заводской номер: 9057480 Количество на модель: 4
9057480
4
47

Номер детали на чертеже:

47

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
48

Номер детали на чертеже:

48

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
49

Номер детали на чертеже:

49

Lock

Заводской номер: 200284550 Количество на модель: 1
200284550
1
50

Номер детали на чертеже:

50

Cable band

Заводской номер: 9226711 Количество на модель: x
9226711
x
56

Номер детали на чертеже:

56

Ball pin

Заводской номер: 900015780 Количество на модель: 6
900015780
6
57

Номер детали на чертеже:

57

Clutch

Заводской номер: 900015790 Количество на модель: 6
900015790
6
58

Номер детали на чертеже:

58

Support

Заводской номер: 200291920 Количество на модель: 1
200291920
1
59

Номер детали на чертеже:

59

Coach bolt

Заводской номер: 9050002 Количество на модель: x
9050002
x
60

Номер детали на чертеже:

60

Coach bolt

Заводской номер: 900005580 Количество на модель: x
900005580
x
61

Номер детали на чертеже:

61

Rubber sheet

Заводской номер: 200282870 Количество на модель: 1
200282870
1
62

Номер детали на чертеже:

62

Rubber sheet

Заводской номер: 200282880 Количество на модель: 1
200282880
1
63

Номер детали на чертеже:

63

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 9401920 Количество на модель: x
9401920
x
64

Номер детали на чертеже:

64

Sealing strip-Id.-no.= 1m

Заводской номер: 9383030 Количество на модель: x
9383030
x
65

Номер детали на чертеже:

65

Аnti-сrеаking bеlt 12mm width

Заводской номер: 270109630 Количество на модель: x
270109630
x
