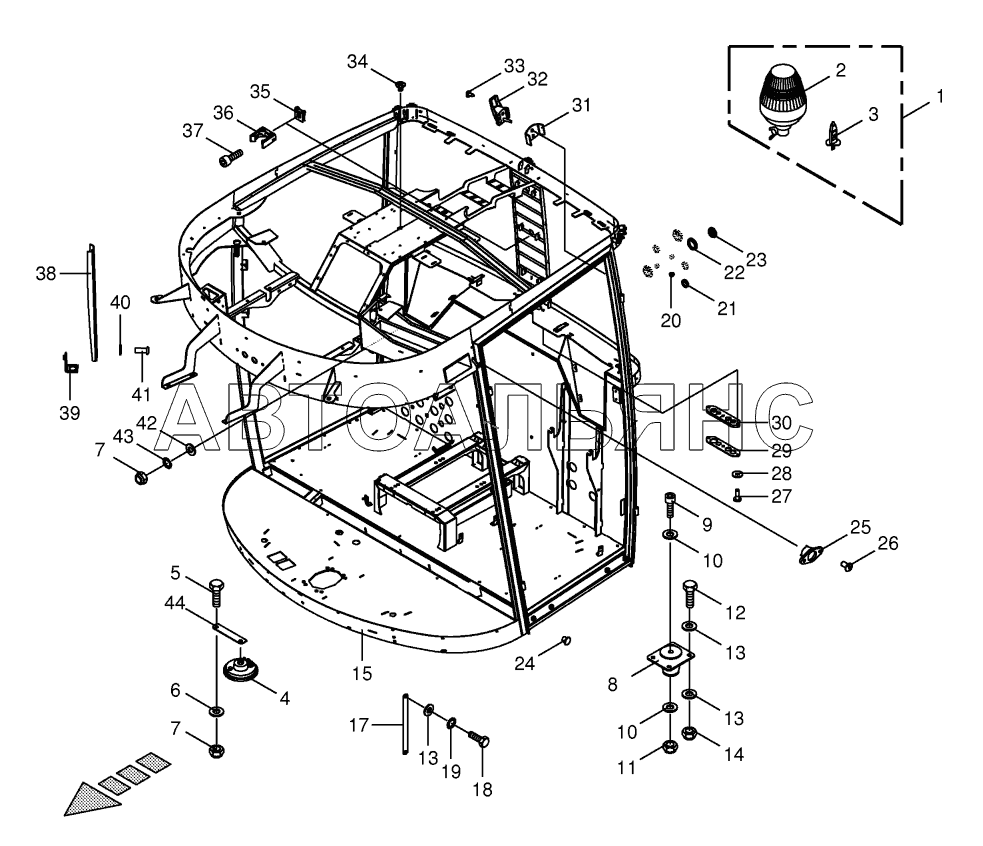

Cab - frame / mounting parts BIG-X-850-1. Каталог 2018г.

ForageCam BIG-X-850-1 Cab - glazing BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Beacon light-yellow

Заводской номер: 9246380 Количество на модель: 1
9246380
1
2

Номер детали на чертеже:

2

Pane-yellow

Заводской номер: 200807630 Количество на модель: 1
200807630
1
3

Номер детали на чертеже:

3

Bulb

Заводской номер: 200807660 Количество на модель: 1
200807660
1
4

Номер детали на чертеже:

4

Horn

Заводской номер: 3025050 Количество на модель: 1
3025050
1
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
6

Номер детали на чертеже:

6

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
8

Номер детали на чертеже:

8

Rubber pad

Заводской номер: 2203650 Количество на модель: 4
2203650
4
9

Номер детали на чертеже:

9

Allen screw

Заводской номер: 900014030 Количество на модель: x
900014030
x
10

Номер детали на чертеже:

10

Washer

Заводской номер: 9103031 Количество на модель: x
9103031
x
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 9087190 Количество на модель: x
9087190
x
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
13

Номер детали на чертеже:

13

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
15

Номер детали на чертеже:

15

Frame cabine BiG Х

Заводской номер: 270104510 Количество на модель: 1
270104510
1
17

Номер детали на чертеже:

17

Bonding braid

Заводской номер: 3026760 Количество на модель: 4
3026760
4
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 9006340 Количество на модель: x
9006340
x
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
20

Номер детали на чертеже:

20

Protective cap

Заводской номер: 2206480 Количество на модель: 3
2206480
3
21

Номер детали на чертеже:

21

Diaphragm grommet

Заводской номер: 2207080 Количество на модель: 3
2207080
3
22

Номер детали на чертеже:

22

Hex nut

Заводской номер: 2205110 Количество на модель: x
2205110
x
23

Номер детали на чертеже:

23

Screw plug

Заводской номер: 2205100 Количество на модель: 3
2205100
3
24

Номер детали на чертеже:

24

Plug

Заводской номер: 2206410 Количество на модель: 4
2206410
4
25

Номер детали на чертеже:

25

Cam-lock

Заводской номер: 2205880 Количество на модель: 2
2205880
2
26

Номер детали на чертеже:

26

Blind rivet

Заводской номер: 2205890 Количество на модель: x
2205890
x
27

Номер детали на чертеже:

27

Fillister head screw

Заводской номер: 200275050 Количество на модель: 2
200275050
2
28

Номер детали на чертеже:

28

Washer

Заводской номер: 9103511 Количество на модель: x
9103511
x
29

Номер детали на чертеже:

29

Hose guard

Заводской номер: 200278340 Количество на модель: 1
200278340
1
30

Номер детали на чертеже:

30

Rubber plate

Заводской номер: 200278330 Количество на модель: 1
200278330
1
31

Номер детали на чертеже:

31

Fastening

Заводской номер: 200278220 Количество на модель: 1
200278220
1
32

Номер детали на чертеже:

32

Coat hook

Заводской номер: 2206300 Количество на модель: 1
2206300
1
33

Номер детали на чертеже:

33

Self-tapping screw

Заводской номер: 200278250 Количество на модель: 1
200278250
1
34

Номер детали на чертеже:

34

Countersunkscrew

Заводской номер: 200275650 Количество на модель: 1
200275650
1
35

Номер детали на чертеже:

35

Sheet nut

Заводской номер: 200275660 Количество на модель: 20
200275660
20
36

Номер детали на чертеже:

36

UH-clamp

Заводской номер: 200278350 Количество на модель: 2
200278350
2
37

Номер детали на чертеже:

37

Allen screw

Заводской номер: 200278360 Количество на модель: 2
200278360
2
38

Номер детали на чертеже:

38

Accesory device holder

Заводской номер: 200278210 Количество на модель: 1
200278210
1
39

Номер детали на чертеже:

39

Support

Заводской номер: 200269860 Количество на модель: 1
200269860
1
40

Номер детали на чертеже:

40

Washer

Заводской номер: 900005850 Количество на модель: x
900005850
x
41

Номер детали на чертеже:

41

Fillister head screw

Заводской номер: 200277770 Количество на модель: 3
200277770
3
41

Номер детали на чертеже:

41

Fillister head screw

Заводской номер: 200275640 Количество на модель: 1
200275640
1
42

Номер детали на чертеже:

42

Washer

Заводской номер: 200274850 Количество на модель: 4
200274850
4
43

Номер детали на чертеже:

43

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
44

Номер детали на чертеже:

44

Filler plate

Заводской номер: 200291730 Количество на модель: 2
200291730
2
