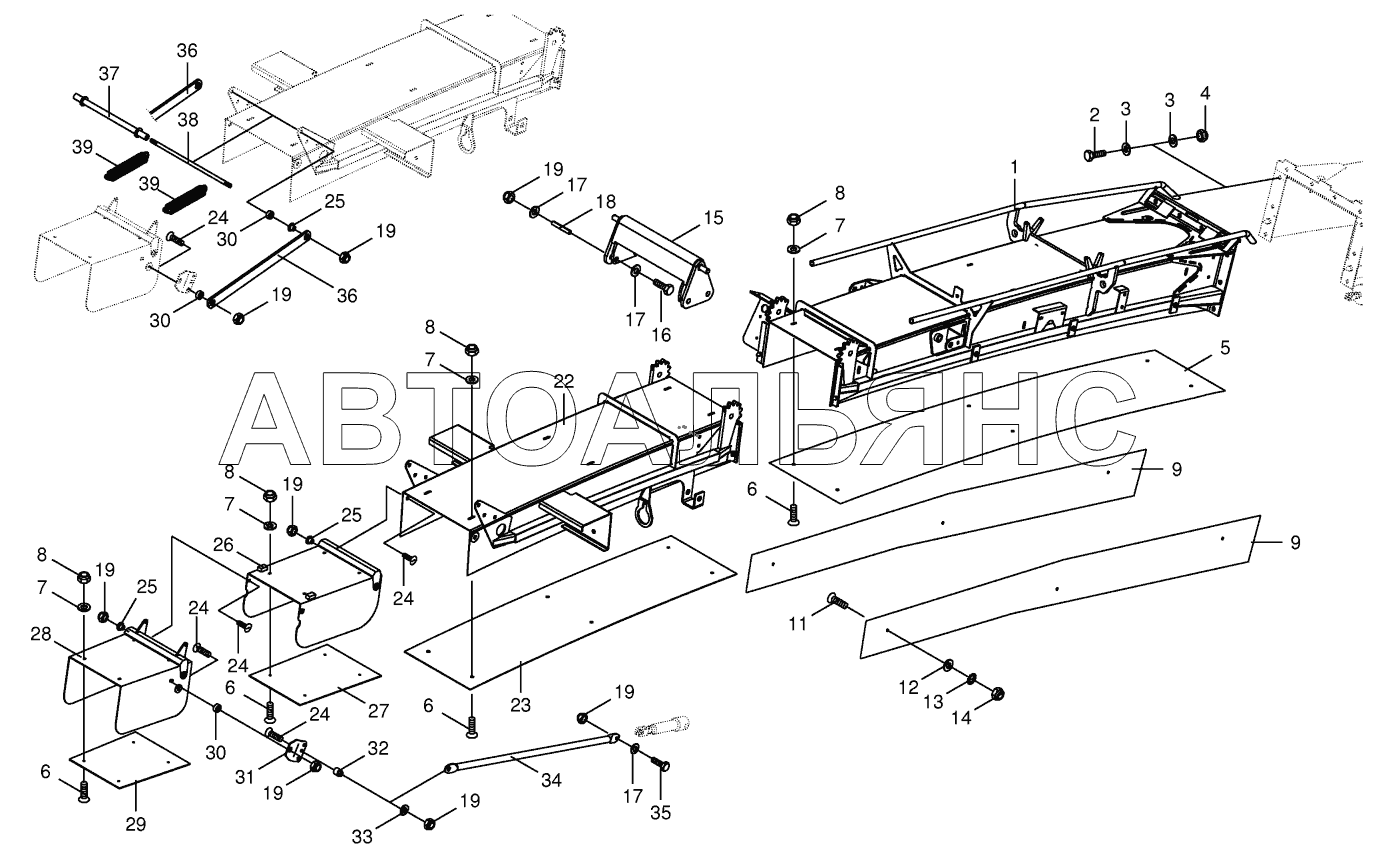

Discharge chute extension 14-row BIG-X-850-1. Каталог 2018г.

Upper discharge chute - mounting parts BIG-X-850-1 Upper discharge chute - mounting parts 14-row BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Extension 14-rows, front

Заводской номер: 200235493 Количество на модель: 1
200235493
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9002260 Количество на модель: x
9002260
x
3

Номер детали на чертеже:

3

Washer

Заводской номер: 9105061 Количество на модель: x
9105061
x
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
5

Номер детали на чертеже:

5

Wearing plate -front top

Заводской номер: 200235521 Количество на модель: 1
200235521
1
6

Номер детали на чертеже:

6

Countersunkscrew

Заводской номер: 9040051 Количество на модель: x
9040051
x
7

Номер детали на чертеже:

7

Washer

Заводской номер: 9103511 Количество на модель: x
9103511
x
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
9

Номер детали на чертеже:

9

Wearing plate-front

Заводской номер: 200235532 Количество на модель: 2
200235532
2
11

Номер детали на чертеже:

11

Coach bolt

Заводской номер: 9052311 Количество на модель: x
9052311
x
11

Номер детали на чертеже:

11

Coach bolt

Заводской номер: 9052301 Количество на модель: x
9052301
x
12

Номер детали на чертеже:

12

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
14

Номер детали на чертеже:

14

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
15

Номер детали на чертеже:

15

Fold-away bow

Заводской номер: 200235592 Количество на модель: 1
200235592
1
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 9014330 Количество на модель: x
9014330
x
17

Номер детали на чертеже:

17

Washer

Заводской номер: 9104140 Количество на модель: x 4
9104140
x 4
18

Номер детали на чертеже:

18

Roll pin

Заводской номер: 9125081 Количество на модель: x 1
9125081
x 1
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 9087580 Количество на модель:
9087580
22

Номер детали на чертеже:

22

Extension-back

Заводской номер: 200235502 Количество на модель:
200235502
23

Номер детали на чертеже:

23

Wearing plate-back

Заводской номер: 200235510 Количество на модель: 1
200235510
1
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 9047512 Количество на модель: x
9047512
x
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 9051542 Количество на модель: x
9051542
x
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 9052551 Количество на модель: x
9052551
x
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 9047570 Количество на модель: x
9047570
x
25

Номер детали на чертеже:

25

Bushing

Заводской номер: 2225642 Количество на модель: 2
2225642
2
26

Номер детали на чертеже:

26

Deflector

Заводской номер: 2261073 Количество на модель: 1
2261073
1
27

Номер детали на чертеже:

27

Wearing plate-conical

Заводской номер: 2288122 Количество на модель: 1
2288122
1
28

Номер детали на чертеже:

28

Deflector

Заводской номер: 2261063 Количество на модель: 1
2261063
1
29

Номер детали на чертеже:

29

Wearing plate-conical

Заводской номер: 2287993 Количество на модель: 1
2287993
1
30

Номер детали на чертеже:

30

Bushing

Заводской номер: 2288220 Количество на модель: 2
2288220
2
31

Номер детали на чертеже:

31

Support

Заводской номер: 2225823 Количество на модель: 1
2225823
1
32

Номер детали на чертеже:

32

Bushing

Заводской номер: 2164920 Количество на модель: 1
2164920
1
33

Номер детали на чертеже:

33

Washer

Заводской номер: 9103611 Количество на модель: x
9103611
x
34

Номер детали на чертеже:

34

Flap strut

Заводской номер: 2260915 Количество на модель: 1
2260915
1
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 9006380 Количество на модель: x
9006380
x
36

Номер детали на чертеже:

36

Strut

Заводской номер: 2225804 Количество на модель: 2
2225804
2
37

Номер детали на чертеже:

37

Spacer tube

Заводской номер: 200235560 Количество на модель: 1
200235560
1
38

Номер детали на чертеже:

38

Threaded rod

Заводской номер: 2288210 Количество на модель: 1
2288210
1
39

Номер детали на чертеже:

39

Tension spring

Заводской номер: 2806040 Количество на модель: 2
2806040
2
