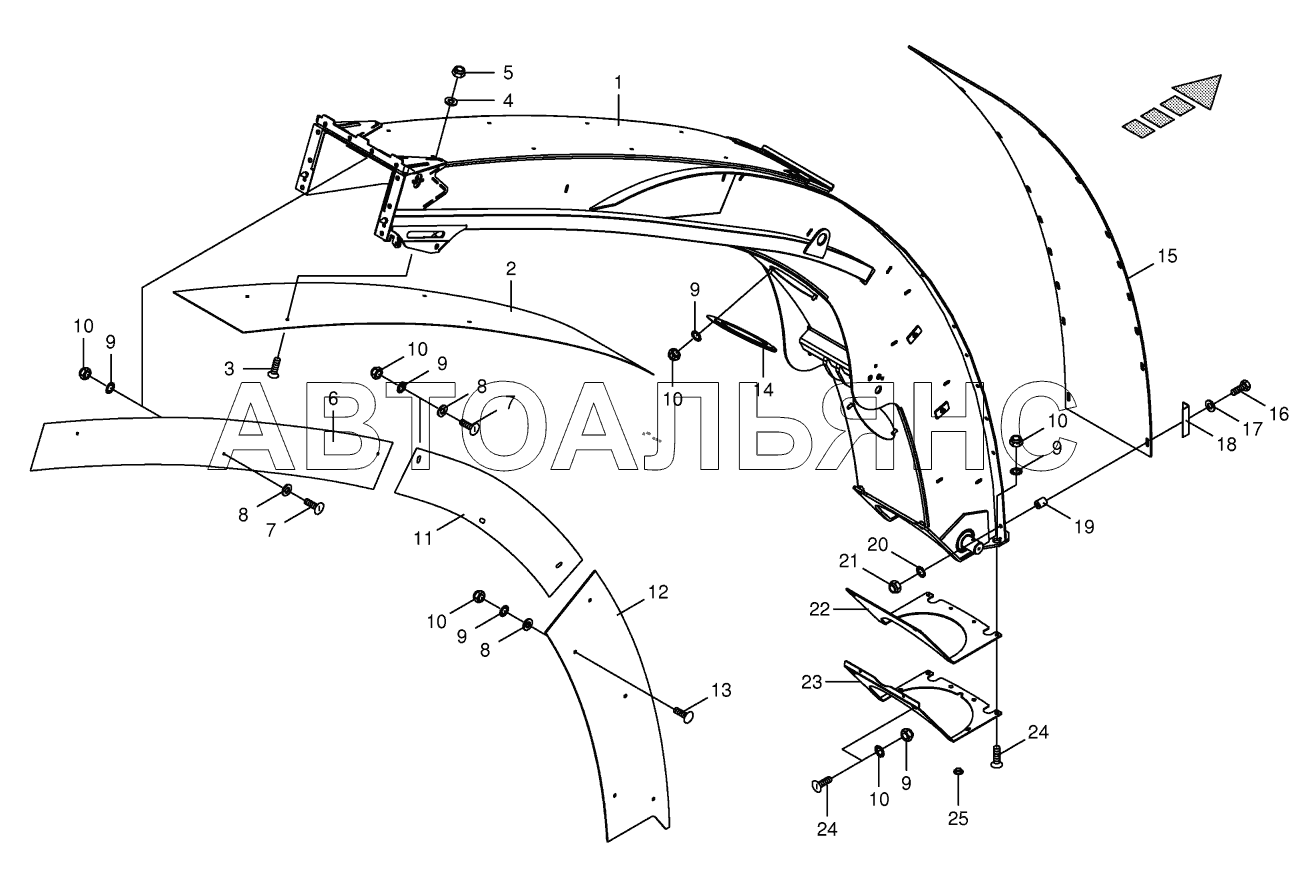

Upper discharge chute with wear plates BIG-X-850-1. Каталог 2018г.

Discharge chute assembl. BIG-X-850-1 Upper discharge chute "short" with wear plates BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Discharge chute

Заводской номер: 200276030 Количество на модель: 1
200276030
1
2

Номер детали на чертеже:

2

Wearing plate-top

Заводской номер: 200238590 Количество на модель: 1
200238590
1
3

Номер детали на чертеже:

3

Countersunkscrew

Заводской номер: 9040051 Количество на модель: x
9040051
x
4

Номер детали на чертеже:

4

Washer

Заводской номер: 9103511 Количество на модель: x
9103511
x
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
6

Номер детали на чертеже:

6

Wearing plate-lateral top

Заводской номер: 200238580 Количество на модель: 2
200238580
2
7

Номер детали на чертеже:

7

Coach bolt

Заводской номер: 9052311 Количество на модель: x
9052311
x
7

Номер детали на чертеже:

7

Coach bolt

Заводской номер: 9052301 Количество на модель: x
9052301
x
8

Номер детали на чертеже:

8

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
11

Номер детали на чертеже:

11

Wearing plate-lateral middle

Заводской номер: 200238570 Количество на модель: 2
200238570
2
12

Номер детали на чертеже:

12

Wearing plate

Заводской номер: 2260882 Количество на модель: 2
2260882
2
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 9047322 Количество на модель: x
9047322
x
14

Номер детали на чертеже:

14

Locking plate

Заводской номер: 2226372 Количество на модель: 3
2226372
3
15

Номер детали на чертеже:

15

Wearing plate

Заводской номер: 2173473 Количество на модель: 1
2173473
1
15

Номер детали на чертеже:

15

Wearing plate

Заводской номер: 200231930 Количество на модель: 1
200231930
1
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 9010131 Количество на модель: x
9010131
x
17

Номер детали на чертеже:

17

Washer

Заводской номер: 9103530 Количество на модель: x
9103530
x
18

Номер детали на чертеже:

18

Sensor plate

Заводской номер: 2173800 Количество на модель: 2
2173800
2
19

Номер детали на чертеже:

19

Pressure bushing

Заводской номер: 2173611 Количество на модель: 18
2173611
18
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
21

Номер детали на чертеже:

21

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
22

Номер детали на чертеже:

22

200273831

Заводской номер: 200273831 Количество на модель: 1
200273831
1
23

Номер детали на чертеже:

23

Cover plate

Заводской номер: 200273820 Количество на модель: 1
200273820
1
24

Номер детали на чертеже:

24

Countersunkscrew

Заводской номер: 9040251 Количество на модель: x
9040251
x
25

Номер детали на чертеже:

25

Sealing plug

Заводской номер: 9250131 Количество на модель: 4
9250131
4
Discharge chute assembl. BIG-X-850-1 Upper discharge chute "short" with wear plates BIG-X-850-1
