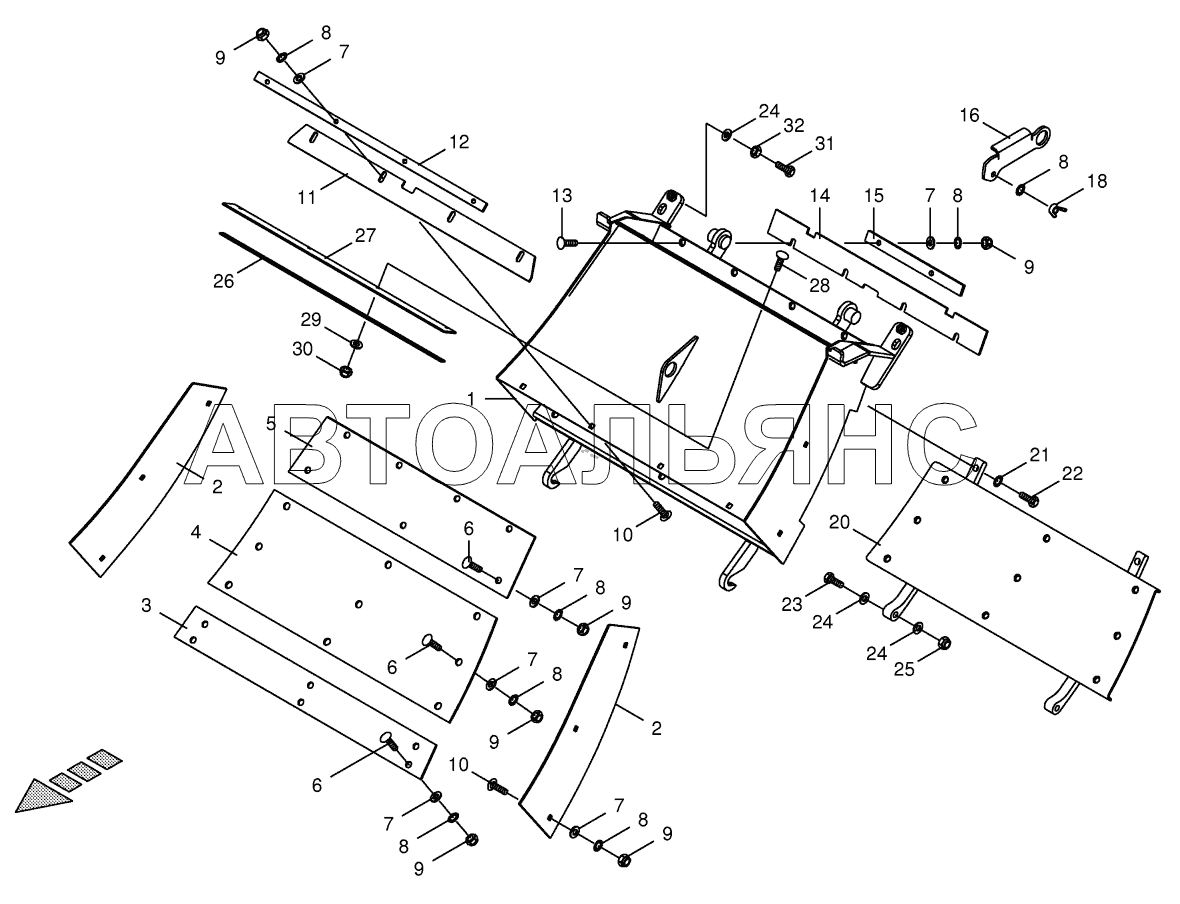

Grass channel -spring-mounted BIG-X-850-1. Каталог 2018г.

Transfer channel -spring-mounted BIG-X-850-1 Grain conditioner cpl. / cracker duct -spring-mounted BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Grass slot trail

Заводской номер: 200242623 Количество на модель: 1
200242623
1
2

Номер детали на чертеже:

2

Wearing plate-lateral

Заводской номер: 200272990 Количество на модель: 2
200272990
2
3

Номер детали на чертеже:

3

Wearing plate

Заводской номер: 200242670 Количество на модель: 1
200242670
1
3

Номер детали на чертеже:

3

Wearing plate-HD optional

Заводской номер: 200259930 Количество на модель: 1
200259930
1
4

Номер детали на чертеже:

4

Wearing plate

Заводской номер: 200242660 Количество на модель: 1
200242660
1
4

Номер детали на чертеже:

4

Wearing plate-HD optional

Заводской номер: 200259950 Количество на модель: 1
200259950
1
5

Номер детали на чертеже:

5

Wear plate ground rear

Заводской номер: 202253090 Количество на модель: 1
202253090
1
5

Номер детали на чертеже:

5

Wearing plate-HD optional

Заводской номер: 200259940 Количество на модель: 1
200259940
1
6

Номер детали на чертеже:

6

Countersunkscrew

Заводской номер: 900013760 Количество на модель: x
900013760
x
7

Номер детали на чертеже:

7

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
10

Номер детали на чертеже:

10

Coach bolt

Заводской номер: 9048501 Количество на модель: x
9048501
x
11

Номер детали на чертеже:

11

Sealing rubber

Заводской номер: 200246110 Количество на модель: 1
200246110
1
12

Номер детали на чертеже:

12

Cover plate

Заводской номер: 200246100 Количество на модель: 1
200246100
1
13

Номер детали на чертеже:

13

Countersunkscrew

Заводской номер: 9040200 Количество на модель: x
9040200
x
14

Номер детали на чертеже:

14

Sealing rubber

Заводской номер: 200246120 Количество на модель: 1
200246120
1
15

Номер детали на чертеже:

15

Support bar

Заводской номер: 2195112 Количество на модель: 2
2195112
2
16

Номер детали на чертеже:

16

Crane splice

Заводской номер: 200248530 Количество на модель: 1
200248530
1
18

Номер детали на чертеже:

18

Nut

Заводской номер: 9093111 Количество на модель: x
9093111
x
20

Номер детали на чертеже:

20

Cover

Заводской номер: 200242630 Количество на модель: 1
200242630
1
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 9006550 Количество на модель: x
9006550
x
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 9002272 Количество на модель: x
9002272
x
24

Номер детали на чертеже:

24

Washer

Заводской номер: 9105061 Количество на модель: x
9105061
x
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
26

Номер детали на чертеже:

26

Clamping strap

Заводской номер: 200257210 Количество на модель: 1
200257210
1
27

Номер детали на чертеже:

27

Sealing rubber

Заводской номер: 200257200 Количество на модель: 1
200257200
1
28

Номер детали на чертеже:

28

Coach bolt

Заводской номер: 9047121 Количество на модель: x
9047121
x
29

Номер детали на чертеже:

29

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
30

Номер детали на чертеже:

30

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 9003090 Количество на модель: x
9003090
x
32

Номер детали на чертеже:

32

Hex nut

Заводской номер: 9082150 Количество на модель: x
9082150
x
Transfer channel -spring-mounted BIG-X-850-1 Grain conditioner cpl. / cracker duct -spring-mounted BIG-X-850-1
