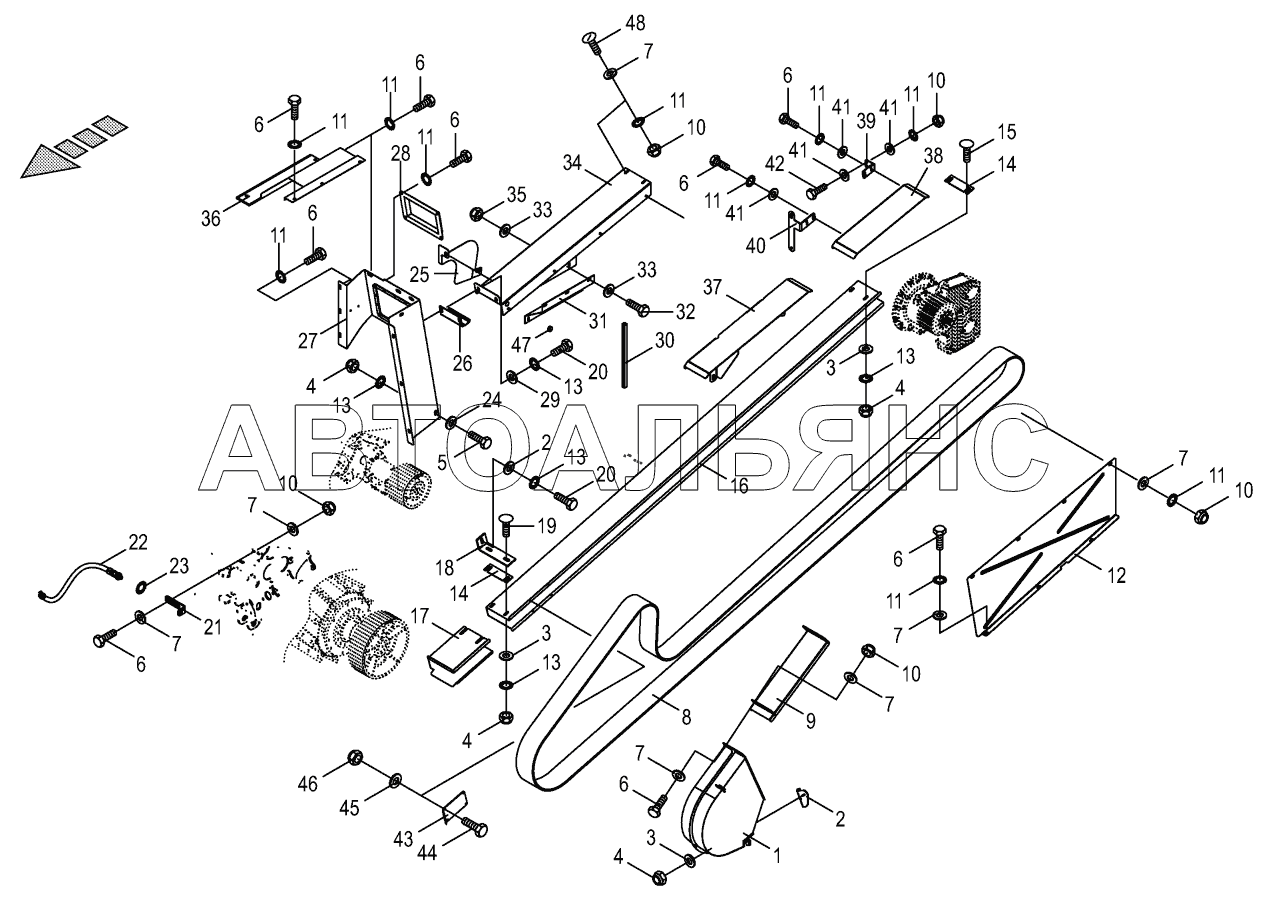

Belt guide - main drive BIG-X-850-1. Каталог 2018г.

Tensioning device- main drive BIG-X-850-1 Angle sensor - chopping drum BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Belt guard

Заводской номер: 200273601 Количество на модель: 1
200273601
1
2

Номер детали на чертеже:

2

Guard support

Заводской номер: 200273731 Количество на модель: 1
200273731
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 9103611 Количество на модель: x
9103611
x
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 9006160 Количество на модель: x
9006160
x
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 9006120 Количество на модель: x
9006120
x
7

Номер детали на чертеже:

7

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
8

Номер детали на чертеже:

8

Power band

Заводской номер: 270042651 Количество на модель: 1
270042651
1
9

Номер детали на чертеже:

9

Belt guard-front

Заводской номер: 200273650 Количество на модель: 1
200273650
1
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
12

Номер детали на чертеже:

12

Cover plate

Заводской номер: 202210100 Количество на модель: 1
202210100
1
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
14

Номер детали на чертеже:

14

Enclosure

Заводской номер: 2145120 Количество на модель: x
2145120
x
15

Номер детали на чертеже:

15

Coach bolt

Заводской номер: 9047542 Количество на модель: x
9047542
x
16

Номер детали на чертеже:

16

Guide belt

Заводской номер: 200214431 Количество на модель: 1
200214431
1
17

Номер детали на чертеже:

17

Belt guide

Заводской номер: 2156070 Количество на модель: 1
2156070
1
18

Номер детали на чертеже:

18

Fastening angle

Заводской номер: 2156100 Количество на модель: 1
2156100
1
19

Номер детали на чертеже:

19

Coach bolt

Заводской номер: 9047451 Количество на модель: x
9047451
x
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
21

Номер детали на чертеже:

21

Sensor support

Заводской номер: 200277370 Количество на модель: 1
200277370
1
22

Номер детали на чертеже:

22

Namur sensor

Заводской номер: 3023212 Количество на модель: 1
3023212
1
23

Номер детали на чертеже:

23

Toothwasher

Заводской номер: 900002960 Количество на модель: 1
900002960
1
24

Номер детали на чертеже:

24

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
25

Номер детали на чертеже:

25

Guard plate

Заводской номер: 200278950 Количество на модель: 1
200278950
1
26

Номер детали на чертеже:

26

Belt guide

Заводской номер: 200297340 Количество на модель: 1
200297340
1
27

Номер детали на чертеже:

27

Seperating box-left front

Заводской номер: 200269592 Количество на модель: 1
200269592
1
28

Номер детали на чертеже:

28

Cover case

Заводской номер: 200221820 Количество на модель: 1
200221820
1
29

Номер детали на чертеже:

29

Washer

Заводской номер: 9103530 Количество на модель: x
9103530
x
30

Номер детали на чертеже:

30

Rubber profile-Id.-no.= 1m

Заводской номер: 9386941 Количество на модель: x
9386941
x
31

Номер детали на чертеже:

31

Cover plate

Заводской номер: 200214670 Количество на модель: 1
200214670
1
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 9006550 Количество на модель: x
9006550
x
33

Номер детали на чертеже:

33

Washer

Заводской номер: 9106090 Количество на модель: x
9106090
x
34

Номер детали на чертеже:

34

Belt guard top

Заводской номер: 202210120 Количество на модель: 1
202210120
1
35

Номер детали на чертеже:

35

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
36

Номер детали на чертеже:

36

Cover plate

Заводской номер: 200265390 Количество на модель: 1
200265390
1
37

Номер детали на чертеже:

37

Sub plate

Заводской номер: 200296610 Количество на модель: 1
200296610
1
38

Номер детали на чертеже:

38

Sub plate

Заводской номер: 200296600 Количество на модель: 1
200296600
1
39

Номер детали на чертеже:

39

Support

Заводской номер: 200296550 Количество на модель: 1
200296550
1
40

Номер детали на чертеже:

40

Support

Заводской номер: 200296570 Количество на модель: 1
200296570
1
41

Номер детали на чертеже:

41

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 9014250 Количество на модель: x
9014250
x
43

Номер детали на чертеже:

43

Baffle

Заводской номер: 200259500 Количество на модель: 1
200259500
1
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 9006070 Количество на модель: x
9006070
x
45

Номер детали на чертеже:

45

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
46

Номер детали на чертеже:

46

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
47

Номер детали на чертеже:

47

Sealing plug

Заводской номер: 9250290 Количество на модель: 1
9250290
1
48

Номер детали на чертеже:

48

Coach bolt

Заводской номер: 9052311 Количество на модель: x
9052311
x
