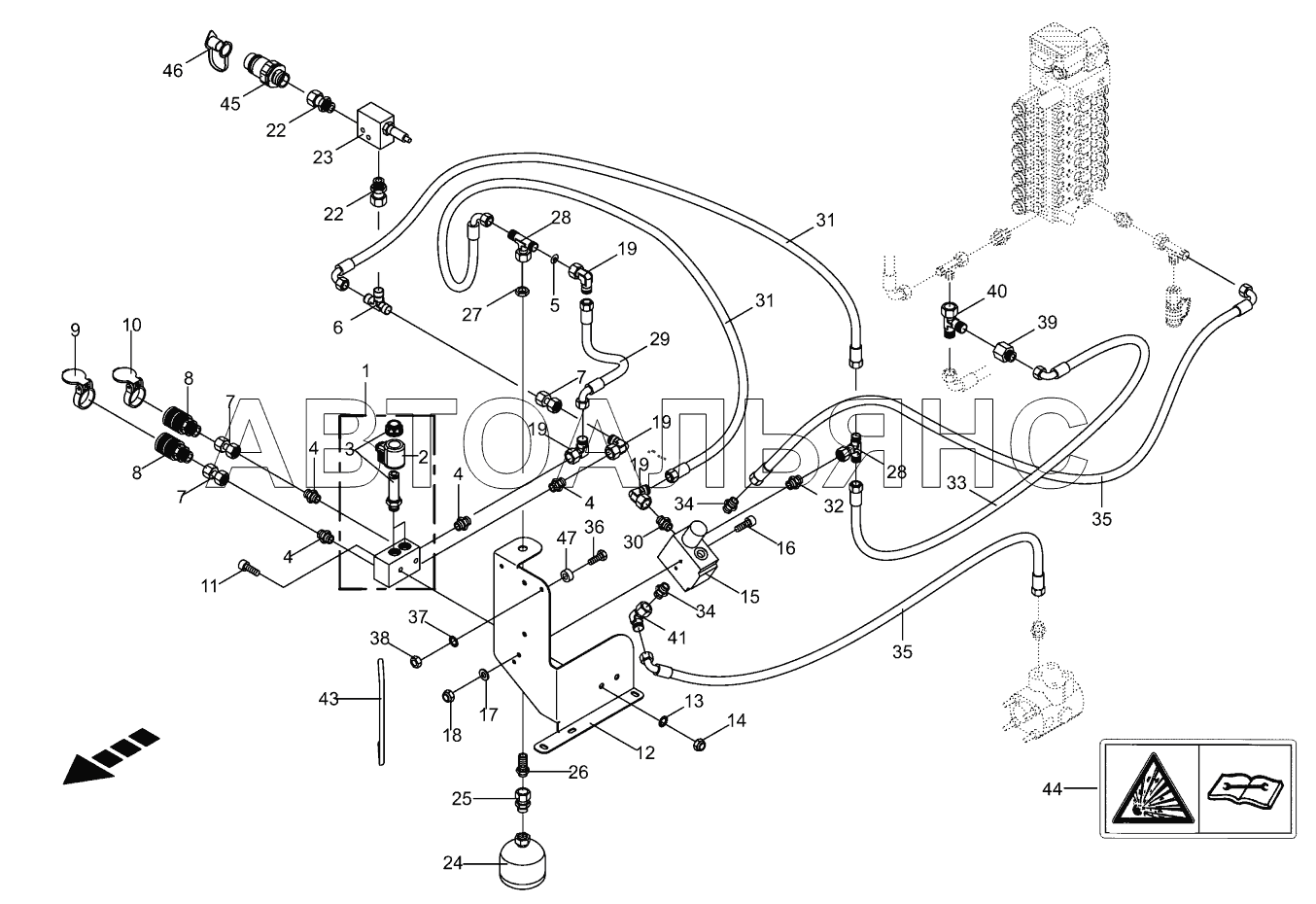

Hydraulic panel - additional axis BIG-X-850-1. Каталог 2018г.

Hydraulics - additional axis BIG-X-850-1 Electronics - additional axis BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve block

Заводской номер: 270035490 Количество на модель: 1
270035490
1
2

Номер детали на чертеже:

2

Solenoid coil

Заводской номер: 9192390 Количество на модель: 2
9192390
2
3

Номер детали на чертеже:

3

3/2-Directional-control valve

Заводской номер: 270035720 Количество на модель: 2
270035720
2
4

Номер детали на чертеже:

4

Male connector

Заводской номер: 9210602 Количество на модель: 4
9210602
4
5

Номер детали на чертеже:

5

Throttling disc

Заводской номер: 9193570 Количество на модель: 1
9193570
1
6

Номер детали на чертеже:

6

T connector

Заводской номер: 9210711 Количество на модель: 1
9210711
1
7

Номер детали на чертеже:

7

Double nipple

Заводской номер: 2307430 Количество на модель: 3
2307430
3
8

Номер детали на чертеже:

8

Sleeve

Заводской номер: 9211300 Количество на модель: 2
9211300
2
9

Номер детали на чертеже:

9

Cover-red

Заводской номер: 9199940 Количество на модель: 1
9199940
1
10

Номер детали на чертеже:

10

Cover-blue

Заводской номер: 9166020 Количество на модель: 1
9166020
1
11

Номер детали на чертеже:

11

Allen screw

Заводской номер: 9031142 Количество на модель: x
9031142
x
12

Номер детали на чертеже:

12

Hydraulic panel

Заводской номер: 200243590 Количество на модель: 1
200243590
1
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
15

Номер детали на чертеже:

15

Storage charging valve

Заводской номер: 270035460 Количество на модель: 1
270035460
1
16

Номер детали на чертеже:

16

Allen screw

Заводской номер: 9030540 Количество на модель: x
9030540
x
17

Номер детали на чертеже:

17

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
19

Номер детали на чертеже:

19

Angle lug

Заводской номер: 9210671 Количество на модель: 4
9210671
4
22

Номер детали на чертеже:

22

Male connector

Заводской номер: 9196750 Количество на модель: 2
9196750
2
23

Номер детали на чертеже:

23

Pressure control valve

Заводской номер: 270035450 Количество на модель: 1
270035450
1
24

Номер детали на чертеже:

24

Hydraulic-reservoir

Заводской номер: 9211500 Количество на модель: 1
9211500
1
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 9210931 Количество на модель: 1
9210931
1
26

Номер детали на чертеже:

26

Straight 2-way connector

Заводской номер: 9210871 Количество на модель: 1
9210871
1
27

Номер детали на чертеже:

27

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
28

Номер детали на чертеже:

28

T connector

Заводской номер: 9210771 Количество на модель: 2
9210771
2
29

Номер детали на чертеже:

29

High pressure hose line

Заводской номер: 9209720 Количество на модель: 1
9209720
1
30

Номер детали на чертеже:

30

Male connector

Заводской номер: 9209011 Количество на модель: 1
9209011
1
31

Номер детали на чертеже:

31

High pressure hose line

Заводской номер: 9200950 Количество на модель: 2
9200950
2
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 900004540 Количество на модель: 1
900004540
1
33

Номер детали на чертеже:

33

High pressure hose line

Заводской номер: 9200830 Количество на модель: 1
9200830
1
34

Номер детали на чертеже:

34

Male connector

Заводской номер: 9211440 Количество на модель: 2
9211440
2
35

Номер детали на чертеже:

35

High pressure hose line

Заводской номер: 9198670 Количество на модель: 2
9198670
2
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 9002010 Количество на модель: x
9002010
x
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
38

Номер детали на чертеже:

38

Hex nut

Заводской номер: 9080300 Количество на модель: x
9080300
x
39

Номер детали на чертеже:

39

Reducer fitting

Заводской номер: 9209020 Количество на модель: 1
9209020
1
40

Номер детали на чертеже:

40

Adjustable L connection

Заводской номер: 9212380 Количество на модель: 1
9212380
1
41

Номер детали на чертеже:

41

Angle lug

Заводской номер: 9211730 Количество на модель: 1
9211730
1
43

Номер детали на чертеже:

43

Edge protection-Id.-no.= 1m

Заводской номер: 9251110 Количество на модель: x
9251110
x
44

Номер детали на чертеже:

44

Tag

Заводской номер: 9395290 Количество на модель: 1
9395290
1
45

Номер детали на чертеже:

45

Connector plug

Заводской номер: 9193220 Количество на модель: 1
9193220
1
46

Номер детали на чертеже:

46

Dust cap-blue

Заводской номер: 9212631 Количество на модель: 1
9212631
1
47

Номер детали на чертеже:

47

Bushing

Заводской номер: 2211671 Количество на модель: 2
2211671
2
