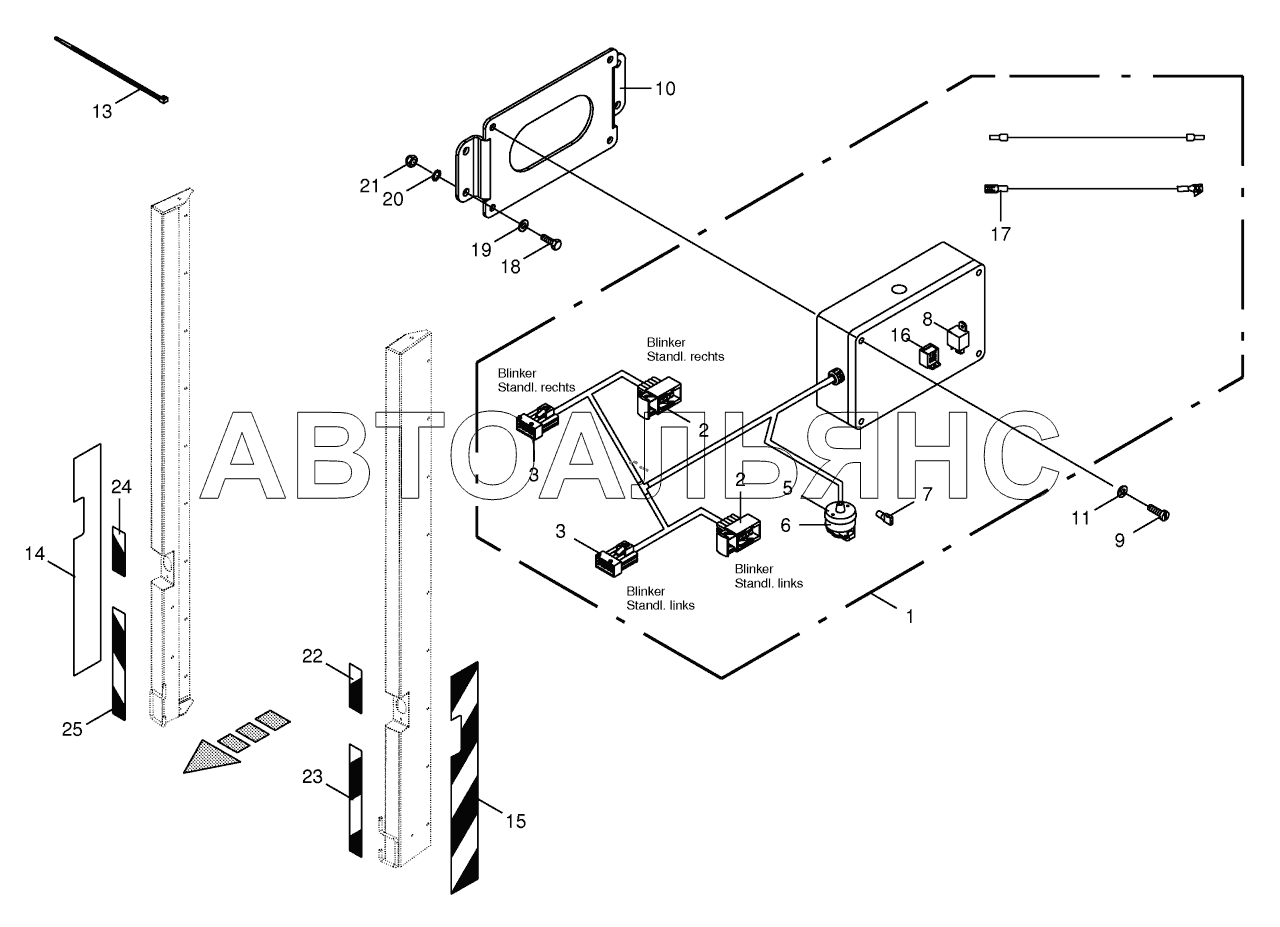

Indicator / parking light commutation BIG-X-850-1. Каталог 2018г.

Several wiring looms BIG-X-850-1 Battery and ground cable BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness

Заводской номер: 200807191 Количество на модель: 1
200807191
1
2

Номер детали на чертеже:

2

Bushing housing-10-pole

Заводской номер: 3030730 Количество на модель: x
3030730
x
3

Номер детали на чертеже:

3

Plug-10-pole

Заводской номер: 3030840 Количество на модель: x
3030840
x
5

Номер детали на чертеже:

5

Socket base

Заводской номер: 9245170 Количество на модель: x
9245170
x
6

Номер детали на чертеже:

6

Socket-7-pole

Заводской номер: 9245710 Количество на модель: x
9245710
x
7

Номер детали на чертеже:

7

Flat sleeve-red

Заводской номер: 3026880 Количество на модель: x
3026880
x
8

Номер детали на чертеже:

8

Reversing relay-ISO-BUS

Заводской номер: 3015540 Количество на модель: x
3015540
x
9

Номер детали на чертеже:

9

Allen screw

Заводской номер: 9034251 Количество на модель: x
9034251
x
10

Номер детали на чертеже:

10

Support

Заводской номер: 200271590 Количество на модель: 1
200271590
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 9103250 Количество на модель: x
9103250
x
13

Номер детали на чертеже:

13

Cable band

Заводской номер: 9226711 Количество на модель: x
9226711
x
14

Номер детали на чертеже:

14

Warning foil -right

Заводской номер: 200931090 Количество на модель: 1
200931090
1
15

Номер детали на чертеже:

15

Warning foil -left

Заводской номер: 200931100 Количество на модель: 1
200931100
1
16

Номер детали на чертеже:

16

Attachable sleeve housing

Заводской номер: 3034630 Количество на модель: x
3034630
x
17

Номер детали на чертеже:

17

Flat sleeve-red

Заводской номер: 9246940 Количество на модель: x
9246940
x
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 9010040 Количество на модель: x
9010040
x
19

Номер детали на чертеже:

19

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 900013800 Количество на модель: x
900013800
x
21

Номер детали на чертеже:

21

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
22

Номер детали на чертеже:

22

Warning foil -left front top

Заводской номер: 200934110 Количество на модель: 1
200934110
1
23

Номер детали на чертеже:

23

Warning foil -left front below

Заводской номер: 200934120 Количество на модель: 1
200934120
1
24

Номер детали на чертеже:

24

Warning foil -right front top

Заводской номер: 200934140 Количество на модель: 1
200934140
1
25

Номер детали на чертеже:

25

Warning foil -right front below

Заводской номер: 200934130 Количество на модель: 1
200934130
1
