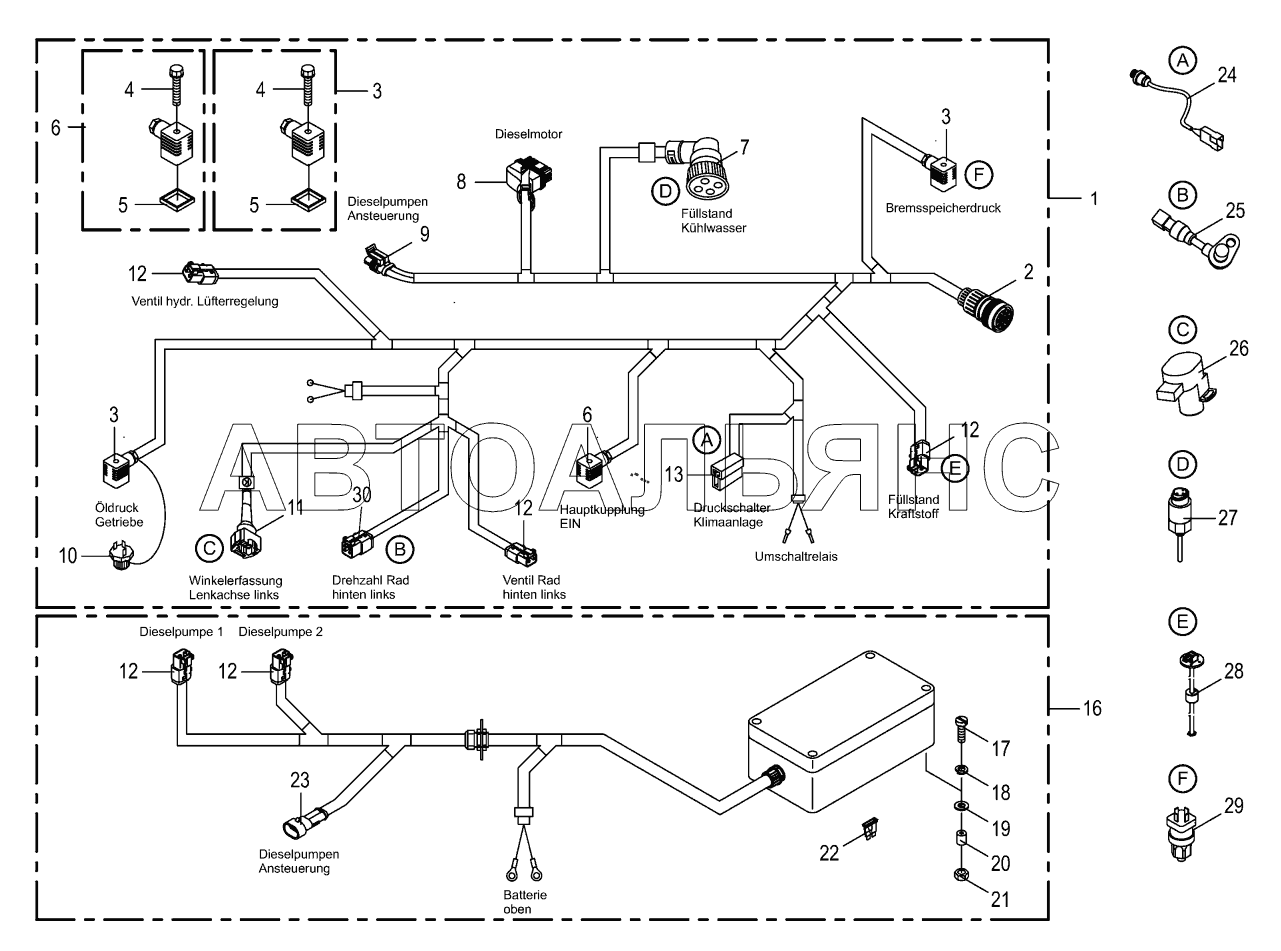

Wiring Harness - engine / diesel pumps BIG-X-850-1. Каталог 2018г.

Wiring loom - hydraulic pumps BIG-X-850-1 Wiring Harness - rear / drive valve BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable harness diesel engine

Заводской номер: 200833751 Количество на модель: 1
200833751
1
2

Номер детали на чертеже:

2

Plug Bu HDP20 KPL

Заводской номер: 3024311 Количество на модель: x
3024311
x
3

Номер детали на чертеже:

3

Solenoid valve plug-black

Заводской номер: 3018020 Количество на модель: x
3018020
x
4

Номер детали на чертеже:

4

Screw with straight-line curls

Заводской номер: 3021820 Количество на модель: x
3021820
x
5

Номер детали на чертеже:

5

Gasket

Заводской номер: 3011860 Количество на модель: x
3011860
x
6

Номер детали на чертеже:

6

Valve plug-black , low mounting form

Заводской номер: 3034120 Количество на модель: x
3034120
x
7

Номер детали на чертеже:

7

AMP-circular plug-4-pole

Заводской номер: 3031160 Количество на модель: x
3031160
x
8

Номер детали на чертеже:

8

Socket plug-21-pole

Заводской номер: 200813830 Количество на модель: x
200813830
x
9

Номер детали на чертеже:

9

Plug-2-pole

Заводской номер: 3023510 Количество на модель: x
3023510
x
10

Номер детали на чертеже:

10

Connector plug-2-pole

Заводской номер: 3020050 Количество на модель: x
3020050
x
11

Номер детали на чертеже:

11

Jet-plug-3-pole

Заводской номер: 3031150 Количество на модель: x
3031150
x
12

Номер детали на чертеже:

12

Plug 2-p Bu grey

Заводской номер: 3033162 Количество на модель: x
3033162
x
13

Номер детали на чертеже:

13

Plug-2-pole

Заводской номер: 3050590 Количество на модель: x
3050590
x
16

Номер детали на чертеже:

16

Wiring harness-diesel pumps

Заводской номер: 200808391 Количество на модель: 1
200808391
1
17

Номер детали на чертеже:

17

Allen screw

Заводской номер: 9034251 Количество на модель: x
9034251
x
18

Номер детали на чертеже:

18

Spring washer

Заводской номер: 9100010 Количество на модель: x
9100010
x
19

Номер детали на чертеже:

19

Washer

Заводской номер: 9103250 Количество на модель: x
9103250
x
20

Номер детали на чертеже:

20

Rubber pad

Заводской номер: 9242020 Количество на модель: x
9242020
x
21

Номер детали на чертеже:

21

Hex nut

Заводской номер: 9080061 Количество на модель: x
9080061
x
22

Номер детали на чертеже:

22

Flat fuse

Заводской номер: 3018560 Количество на модель: x
3018560
x
23

Номер детали на чертеже:

23

Coupling socket-2-pole

Заводской номер: 3023560 Количество на модель: x
3023560
x
24

Номер детали на чертеже:

24

Pressure switch

Заводской номер: 9401091 Количество на модель: 1
9401091
1
25

Номер детали на чертеже:

25

Rotational speed sensor assembl.

Заводской номер: 200833860 Количество на модель: 1
200833860
1
26

Номер детали на чертеже:

26

Sеnsоr

Заводской номер: 200814880 Количество на модель: 1
200814880
1
27

Номер детали на чертеже:

27

Water level sensor

Заводской номер: 200811261 Количество на модель: 1
200811261
1
28

Номер детали на чертеже:

28

Filling level sensor

Заводской номер: 200828540 Количество на модель: 1
200828540
1
29

Номер детали на чертеже:

29

Pressure switch

Заводской номер: 270098540 Количество на модель: 1
270098540
1
30

Номер детали на чертеже:

30

Conn. 4-p socket DT cpl.

Заводской номер: 200825691 Количество на модель: x
200825691
x
