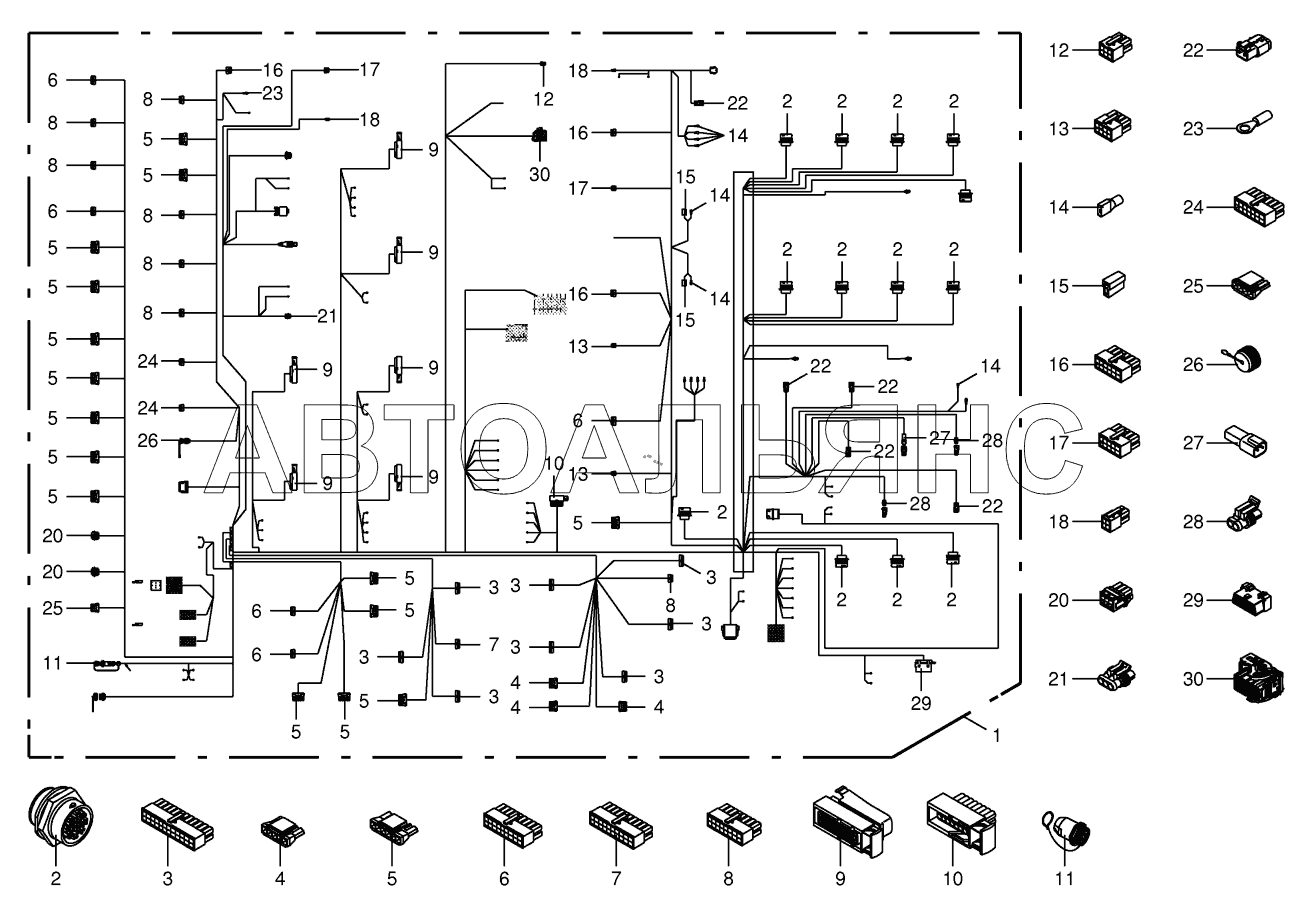

Wiring harness - panel BIG-X-850-1. Каталог 2018г.

Wiring harness - control box / cab BIG-X-850-1 Wiring loom - cab BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable harness console version 4

Заводской номер: 200833850 Количество на модель: 1
200833850
1
2

Номер детали на чертеже:

2

Socket-31-pole

Заводской номер: 3024301 Количество на модель: x
3024301
x
3

Номер детали на чертеже:

3

Соnnесtоr 24-p sосkеt М-fit- Jr.сpl.

Заводской номер: 200800821 Количество на модель: x
200800821
x
4

Номер детали на чертеже:

4

Connector 5-p socket Sabre cpl.

Заводской номер: 200800841 Количество на модель: x
200800841
x
5

Номер детали на чертеже:

5

Connector 6-p socket Sabre cpl.

Заводской номер: 200800851 Количество на модель: x
200800851
x
6

Номер детали на чертеже:

6

Connector 18-p socket M-fit- Jr.cpl.

Заводской номер: 200800801 Количество на модель: x
200800801
x
7

Номер детали на чертеже:

7

Connector 20-p socket M-fit- Jr.cpl.

Заводской номер: 200800811 Количество на модель: x
200800811
x
8

Номер детали на чертеже:

8

Connector 16-p socket M-fit- Jr.cpl.

Заводской номер: 200800791 Количество на модель: x
200800791
x
9

Номер детали на чертеже:

9

Plug-42-pole

Заводской номер: 3023620 Количество на модель: x
3023620
x
10

Номер детали на чертеже:

10

Bushing housing-16-pole

Заводской номер: 3030830 Количество на модель: x
3030830
x
11

Номер детали на чертеже:

11

Connector-7-pole

Заводской номер: 3024720 Количество на модель: x
3024720
x
12

Номер детали на чертеже:

12

Plug 6-p Bu transparent

Заводской номер: 3027971 Количество на модель: x
3027971
x
13

Номер детали на чертеже:

13

Plug 8-p Bu transparent

Заводской номер: 3027981 Количество на модель: x
3027981
x
14

Номер детали на чертеже:

14

Flat sleeve-red

Заводской номер: 3026880 Количество на модель: x
3026880
x
15

Номер детали на чертеже:

15

Plug-2-pole

Заводской номер: 3050590 Количество на модель: x
3050590
x
16

Номер детали на чертеже:

16

Plug 12-p Bu transparent

Заводской номер: 3027991 Количество на модель: x
3027991
x
17

Номер детали на чертеже:

17

Plug 10-p Bu transparent

Заводской номер: 3037841 Количество на модель: x
3037841
x
18

Номер детали на чертеже:

18

Connector 4-p socket M-fit-Jr. cpl.

Заводской номер: 200801591 Количество на модель: x
200801591
x
20

Номер детали на чертеже:

20

Plug 6-p Bu black

Заводской номер: 3028001 Количество на модель: x
3028001
x
21

Номер детали на чертеже:

21

Plug-3-pole

Заводской номер: 3023520 Количество на модель: x
3023520
x
22

Номер детали на чертеже:

22

Plug 2-p Bu grey

Заводской номер: 3033162 Количество на модель: x
3033162
x
23

Номер детали на чертеже:

23

Cable terminal-yellow

Заводской номер: 9440820 Количество на модель: x
9440820
x
24

Номер детали на чертеже:

24

Connector 14-p socket M-fit- Jr.cpl.

Заводской номер: 200800781 Количество на модель: x
200800781
x
25

Номер детали на чертеже:

25

Connector 4-p socket Sabre cpl.

Заводской номер: 200800831 Количество на модель: x
200800831
x
26

Номер детали на чертеже:

26

Protective cap

Заводской номер: 200806370 Количество на модель: x
200806370
x
27

Номер детали на чертеже:

27

Plug 2-p St grey-2-pole

Заводской номер: 3033152 Количество на модель: x
3033152
x
28

Номер детали на чертеже:

28

Plug-2-pole

Заводской номер: 3023510 Количество на модель: x
3023510
x
29

Номер детали на чертеже:

29

Socket plug-16-pole

Заводской номер: 200813810 Количество на модель: x
200813810
x
30

Номер детали на чертеже:

30

Connector 48-p socket CMC cpl.

Заводской номер: 200822420 Количество на модель: x
200822420
x
