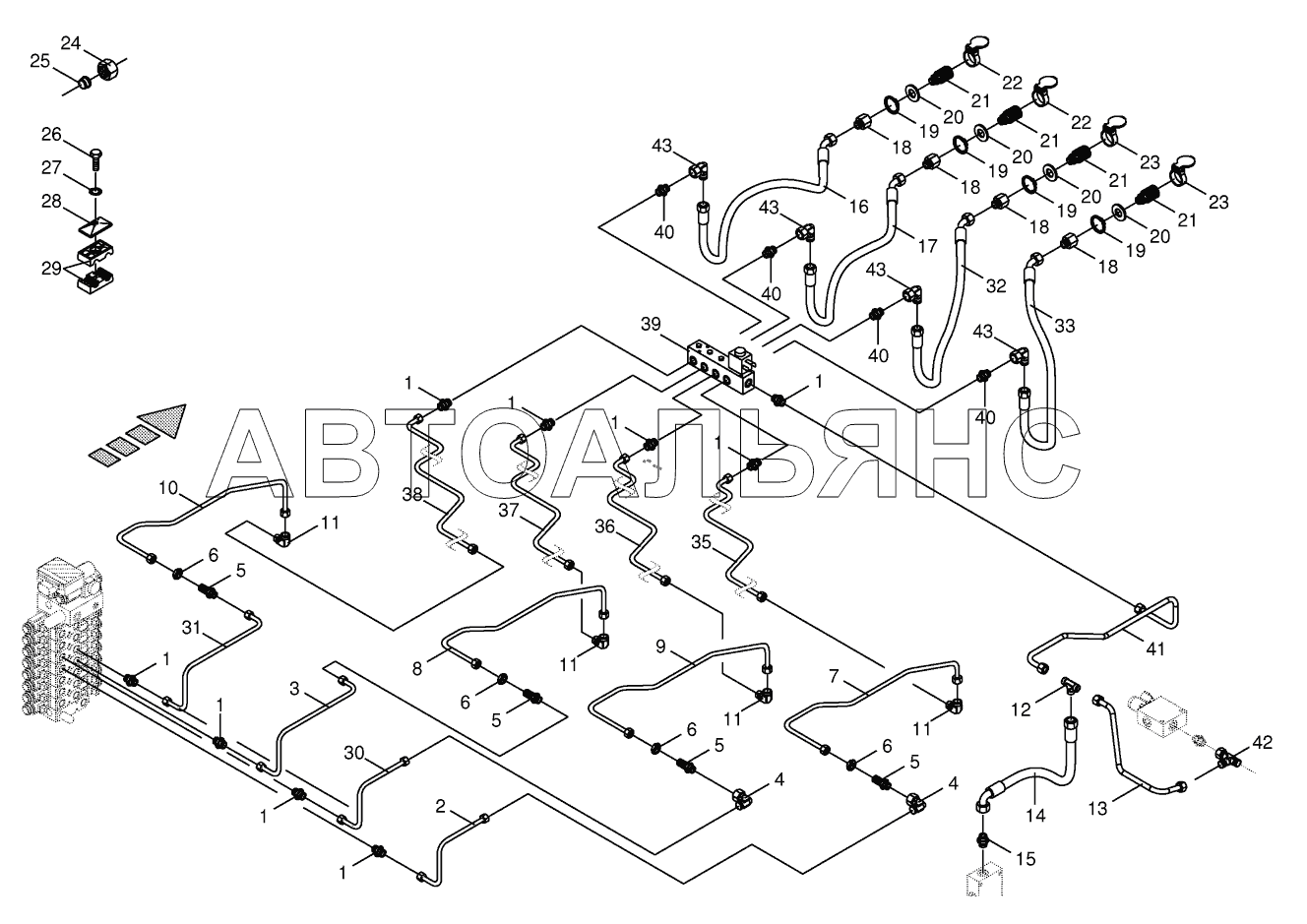

Hydraulics - front attachment BIG-X-850-1. Каталог 2018г.

Hydraulics - discharge chute - 14-row BIG-X-850-1 Hydraulics - sharpening device / transv. ground following BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

2/2-Directional-control valve

Заводской номер: 270017370 Количество на модель: 1
270017370
1

Номер детали на чертеже:

Solenoid coil

Заводской номер: 270018360 Количество на модель: 1
270018360
1
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 9209011 Количество на модель: 9
9209011
9
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217580 Количество на модель: 1
200217580
1
3

Номер детали на чертеже:

3

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217600 Количество на модель: 1
200217600
1
4

Номер детали на чертеже:

4

Angle lug

Заводской номер: 9210671 Количество на модель: 2
9210671
2
5

Номер детали на чертеже:

5

Straight 2-way connector

Заводской номер: 9210871 Количество на модель: 4
9210871
4
6

Номер детали на чертеже:

6

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
7

Номер детали на чертеже:

7

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200210720 Количество на модель: 1
200210720
1
8

Номер детали на чертеже:

8

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200210730 Количество на модель: 1
200210730
1
9

Номер детали на чертеже:

9

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200210700 Количество на модель: 1
200210700
1
10

Номер детали на чертеже:

10

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200210710 Количество на модель: 1
200210710
1
11

Номер детали на чертеже:

11

Elbow union

Заводской номер: 9210661 Количество на модель: 4
9210661
4
12

Номер детали на чертеже:

12

T connector

Заводской номер: 9210711 Количество на модель: 1
9210711
1
13

Номер детали на чертеже:

13

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200297580 Количество на модель: 1
200297580
1
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 9201130 Количество на модель: 1
9201130
1
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 9196300 Количество на модель: 1
9196300
1
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 270010070 Количество на модель: 1
270010070
1
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 270010060 Количество на модель: 1
270010060
1
18

Номер детали на чертеже:

18

Reducer fitting

Заводской номер: 9199700 Количество на модель: 4
9199700
4
19

Номер детали на чертеже:

19

Circlip

Заводской номер: 9115100 Количество на модель: 4
9115100
4
20

Номер детали на чертеже:

20

Washer

Заводской номер: 2191231 Количество на модель: 4
2191231
4
21

Номер детали на чертеже:

21

Sleeve

Заводской номер: 9211300 Количество на модель: 4
9211300
4
22

Номер детали на чертеже:

22

Cover-red

Заводской номер: 9199940 Количество на модель: 2
9199940
2
23

Номер детали на чертеже:

23

Cover-blue

Заводской номер: 9166020 Количество на модель: 2
9166020
2
24

Номер детали на чертеже:

24

Nozzle disc cap

Заводской номер: 9212060 Количество на модель: x
9212060
x
25

Номер детали на чертеже:

25

Cutting ring

Заводской номер: 9210461 Количество на модель: x
9210461
x
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 9010481 Количество на модель: x
9010481
x
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 9010092 Количество на модель: x
9010092
x
27

Номер детали на чертеже:

27

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
28

Номер детали на чертеже:

28

Cover plate

Заводской номер: 9251340 Количество на модель: 2
9251340
2
29

Номер детали на чертеже:

29

Tube clamp-2 halves

Заводской номер: 9251050 Количество на модель: 4
9251050
4
30

Номер детали на чертеже:

30

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217570 Количество на модель: 1
200217570
1
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217590 Количество на модель: 1
200217590
1
32

Номер детали на чертеже:

32

High pressure hose line

Заводской номер: 270010050 Количество на модель: 1
270010050
1
33

Номер детали на чертеже:

33

High pressure hose line

Заводской номер: 270010040 Количество на модель: 1
270010040
1
35

Номер детали на чертеже:

35

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200232820 Количество на модель: 1
200232820
1
36

Номер детали на чертеже:

36

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200232810 Количество на модель: 1
200232810
1
37

Номер детали на чертеже:

37

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200232800 Количество на модель: 1
200232800
1
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200232790 Количество на модель: 1
200232790
1
39

Номер детали на чертеже:

39

Valve block

Заводской номер: 200226160 Количество на модель: 1
200226160
1
40

Номер детали на чертеже:

40

Male connector

Заводской номер: 900000480 Количество на модель: 4
900000480
4
41

Номер детали на чертеже:

41

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200297590 Количество на модель: 1
200297590
1
42

Номер детали на чертеже:

42

Adjustable L connection

Заводской номер: 9210791 Количество на модель: 1
9210791
1
43

Номер детали на чертеже:

43

Angle lug

Заводской номер: 9199650 Количество на модель: 4
9199650
4
