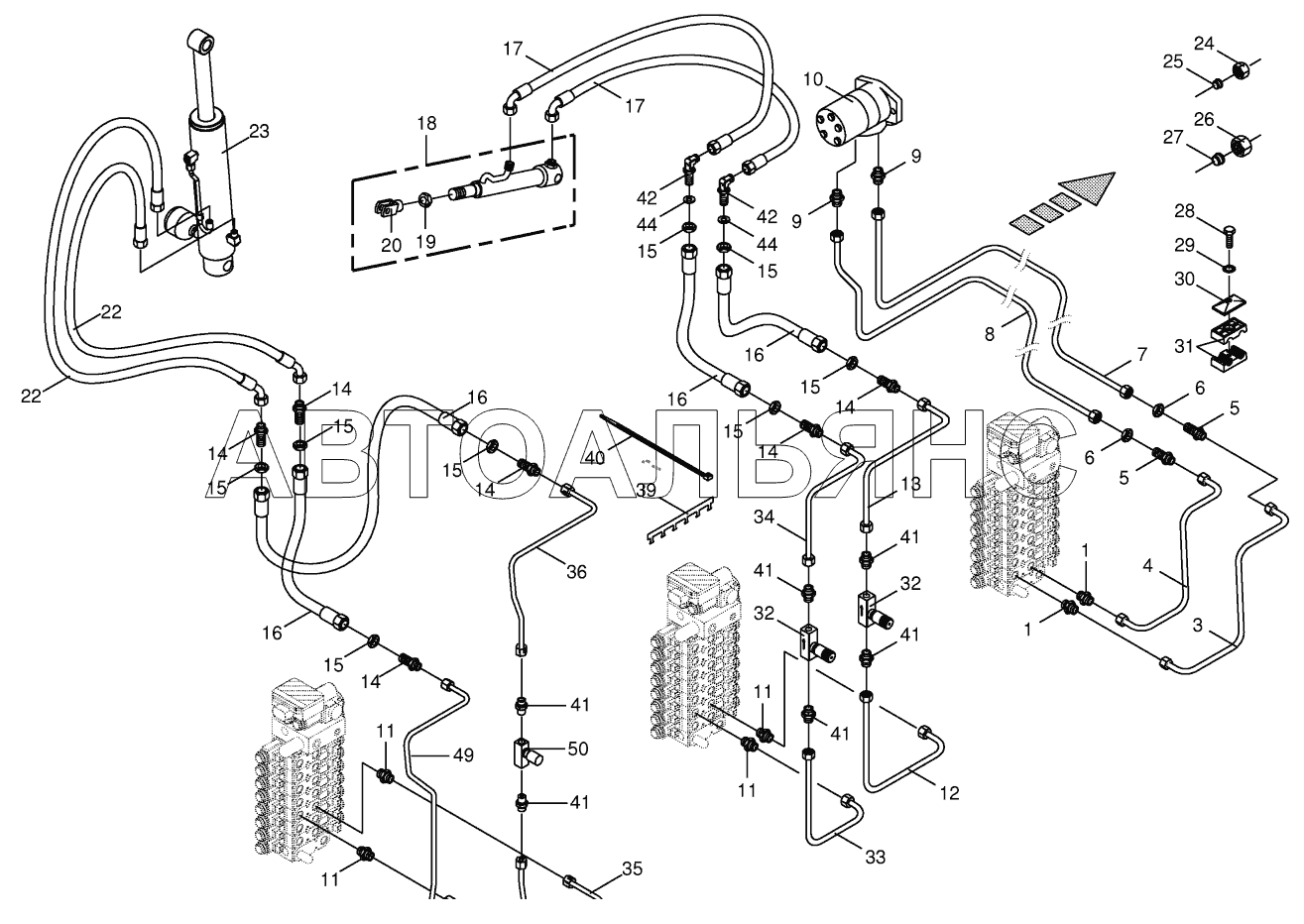

Hydraulics cpl. - discharge chute BIG-X-850-1. Каталог 2018г.

Hydraulics - lift BIG-X-850-1 Hydraulics - discharge chute - 14-row BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 9187850 Количество на модель: 1
9187850
1

Номер детали на чертеже:

Gasket set

Заводской номер: 270034121 Количество на модель: 1
270034121
1

Номер детали на чертеже:

O-ring seal

Заводской номер: 270120440 Количество на модель: 1
270120440
1

Номер детали на чертеже:

Sealing set

Заводской номер: 9403170 Количество на модель: 1
9403170
1

Номер детали на чертеже:

Hydraulic cylinder

Заводской номер: 9185430 Количество на модель: 1
9185430
1

Номер детали на чертеже:

Sealing set

Заводской номер: 9188240 Количество на модель: 1
9188240
1

Номер детали на чертеже:

Hydraulic accumulator

Заводской номер: 270193170 Количество на модель: 1
270193170
1
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 9209011 Количество на модель: 2
9209011
2
3

Номер детали на чертеже:

3

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217630 Количество на модель: 1
200217630
1
4

Номер детали на чертеже:

4

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217640 Количество на модель: 1
200217640
1
5

Номер детали на чертеже:

5

Straight 2-way connector

Заводской номер: 9210871 Количество на модель: 2
9210871
2
6

Номер детали на чертеже:

6

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
7

Номер детали на чертеже:

7

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200213770 Количество на модель: 1
200213770
1
8

Номер детали на чертеже:

8

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200213760 Количество на модель: 1
200213760
1
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 9196021 Количество на модель: 2
9196021
2
10

Номер детали на чертеже:

10

Hydraulic motor

Заводской номер: 9212790 Количество на модель: 1
9212790
1
11

Номер детали на чертеже:

11

Male connector

Заводской номер: 900000480 Количество на модель: 4
900000480
4
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217380 Количество на модель: 1
200217380
1
13

Номер детали на чертеже:

13

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217310 Количество на модель: 1
200217310
1
14

Номер детали на чертеже:

14

Straight 2-way connector

Заводской номер: 9199630 Количество на модель: 6
9199630
6
15

Номер детали на чертеже:

15

Hex nut-low form

Заводской номер: 9085060 Количество на модель: x
9085060
x
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 9200820 Количество на модель: 4
9200820
4
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 9201010 Количество на модель: 2
9201010
2
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 9200800 Количество на модель: 2
9200800
2
18

Номер детали на чертеже:

18

Hydraulic cylinder

Заводской номер: 2225623 Количество на модель: 1
2225623
1
19

Номер детали на чертеже:

19

Hex nut-low form

Заводской номер: 9085000 Количество на модель: x
9085000
x
20

Номер детали на чертеже:

20

Clevis

Заводской номер: 9271070 Количество на модель: 1
9271070
1
22

Номер детали на чертеже:

22

High pressure hose line

Заводской номер: 270010060 Количество на модель: 1
270010060
1
23

Номер детали на чертеже:

23

Hyd. cylinder

Заводской номер: 270129650 Количество на модель: 1
270129650
1
24

Номер детали на чертеже:

24

Nozzle disc cap

Заводской номер: 9199620 Количество на модель: x
9199620
x
25

Номер детали на чертеже:

25

Cutting ring

Заводской номер: 9199610 Количество на модель: x
9199610
x
26

Номер детали на чертеже:

26

Nozzle disc cap

Заводской номер: 9212060 Количество на модель: x
9212060
x
27

Номер детали на чертеже:

27

Cutting ring

Заводской номер: 9210461 Количество на модель: x
9210461
x
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 9010421 Количество на модель: x
9010421
x
29

Номер детали на чертеже:

29

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
30

Номер детали на чертеже:

30

Cover plate

Заводской номер: 9251340 Количество на модель: x
9251340
x
31

Номер детали на чертеже:

31

Tube clamp-2 halves

Заводской номер: 9251050 Количество на модель: x
9251050
x
31

Номер детали на чертеже:

31

Tube clamp-2 halves

Заводской номер: 9251080 Количество на модель: x
9251080
x
32

Номер детали на чертеже:

32

One-way restrictor-adjustable

Заводской номер: 9193040 Количество на модель: 2
9193040
2
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217390 Количество на модель: 1
200217390
1
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217350 Количество на модель: 1
200217350
1
35

Номер детали на чертеже:

35

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217400 Количество на модель: 1
200217400
1
36

Номер детали на чертеже:

36

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217340 Количество на модель: 1
200217340
1
39

Номер детали на чертеже:

39

Junction panel

Заводской номер: 200217910 Количество на модель: 1
200217910
1
40

Номер детали на чертеже:

40

Cable band

Заводской номер: 9226711 Количество на модель: x
9226711
x
41

Номер детали на чертеже:

41

Male connector

Заводской номер: 9199640 Количество на модель: 6
9199640
6
42

Номер детали на чертеже:

42

Connector

Заводской номер: 9199660 Количество на модель: 2
9199660
2
44

Номер детали на чертеже:

44

Washer

Заводской номер: 9105102 Количество на модель: x
9105102
x
49

Номер детали на чертеже:

49

Hyd. line 8 х 1.5 х 867 7 bows

Заводской номер: 202218830 Количество на модель: 1
202218830
1
50

Номер детали на чертеже:

50

Restrictor valve

Заводской номер: 9199920 Количество на модель: 1
9199920
1
