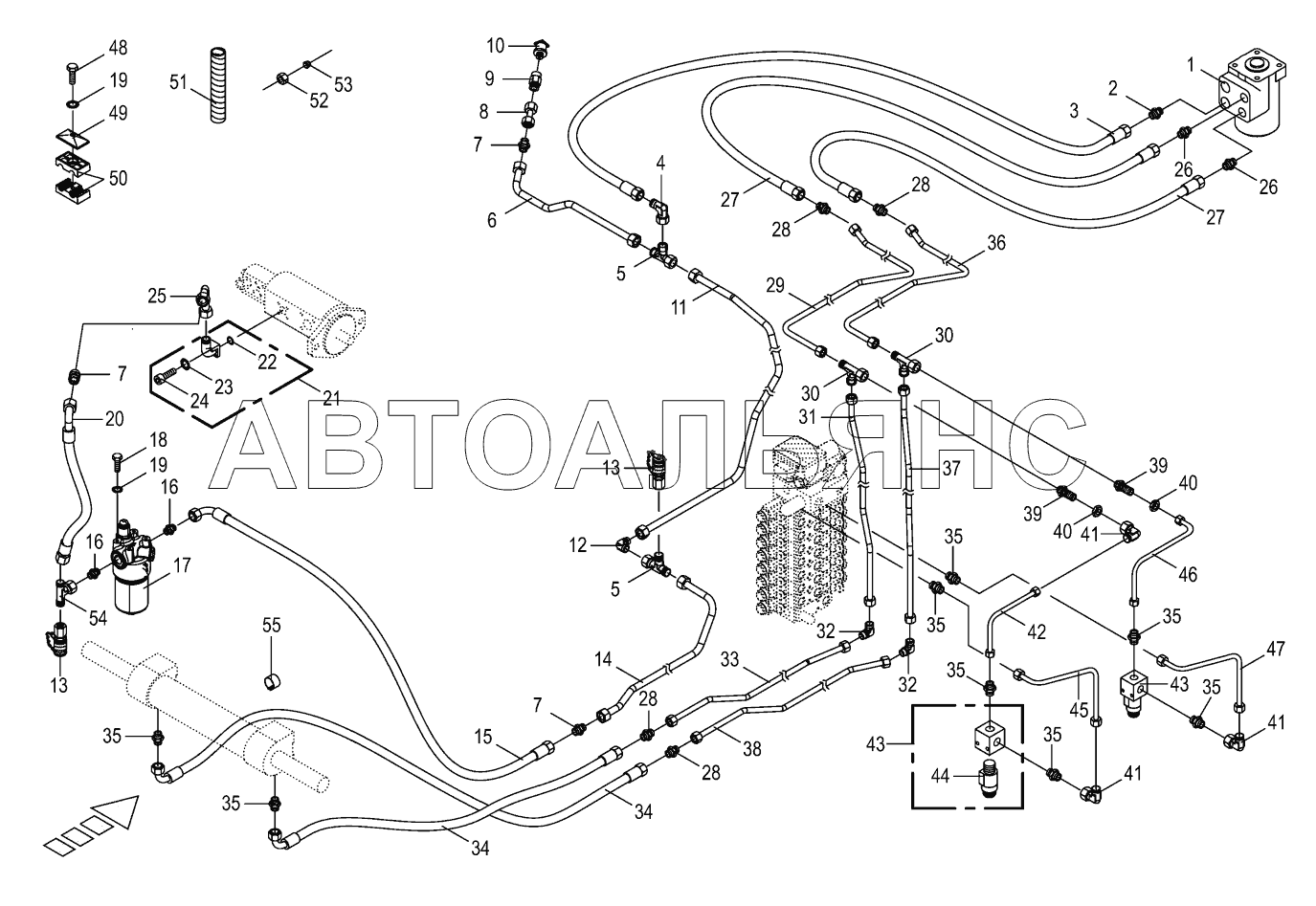

Hydraulic steering system BIG-X-850-1. Каталог 2018г.

Valve block BIG-X-850-1 Hydraulic brakes BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter element

Заводской номер: 9197310 Количество на модель: 1
9197310
1

Номер детали на чертеже:

Contamination indicator

Заводской номер: 270040280 Количество на модель: 1
270040280
1

Номер детали на чертеже:

Gasket ring

Заводской номер: 270104840 Количество на модель: 1
270104840
1
1

Номер детали на чертеже:

1

Valve 240/60 cm3/U -ltaly

Заводской номер: 270107210 Количество на модель: 1
270107210
1
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 9210622 Количество на модель: 1
9210622
1
3

Номер детали на чертеже:

3

High pressure hose line

Заводской номер: 9210352 Количество на модель: 1
9210352
1
4

Номер детали на чертеже:

4

Angle lug

Заводской номер: 9210651 Количество на модель: 1
9210651
1
5

Номер детали на чертеже:

5

Adjustable L connection

Заводской номер: 9210750 Количество на модель: 2
9210750
2
6

Номер детали на чертеже:

6

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281400 Количество на модель: 1
200281400
1
7

Номер детали на чертеже:

7

Connector

Заводской номер: 9210531 Количество на модель: 3
9210531
3
8

Номер детали на чертеже:

8

Reducer fitting

Заводской номер: 270062710 Количество на модель: 1
270062710
1
9

Номер детали на чертеже:

9

Unscrewing connection

Заводской номер: 9199550 Количество на модель: 1
9199550
1
10

Номер детали на чертеже:

10

Pressure sensor

Заводской номер: 3026470 Количество на модель: 1
3026470
1
11

Номер детали на чертеже:

11

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281430 Количество на модель: 1
200281430
1
12

Номер детали на чертеже:

12

Elbow union

Заводской номер: 9210881 Количество на модель: 1
9210881
1
13

Номер детали на чертеже:

13

Connector f.mini-test equipm.

Заводской номер: 9208690 Количество на модель: 2
9208690
2
14

Номер детали на чертеже:

14

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200281420 Количество на модель: 1
200281420
1
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 270071600 Количество на модель: 1
270071600
1
16

Номер детали на чертеже:

16

Male connector

Заводской номер: 9209111 Количество на модель: 2
9209111
2
17

Номер детали на чертеже:

17

High pressure filter -cpl.

Заводской номер: 270040260 Количество на модель: 1
270040260
1
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 9006120 Количество на модель: x
9006120
x
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
20

Номер детали на чертеже:

20

High pressure hose line

Заводской номер: 270071610 Количество на модель: 1
270071610
1
21

Номер детали на чертеже:

21

Flange connection

Заводской номер: 9197560 Количество на модель: 1
9197560
1
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 9376290 Количество на модель: 1
9376290
1
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 9030491 Количество на модель: x
9030491
x
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 9030451 Количество на модель: x
9030451
x
25

Номер детали на чертеже:

25

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200298270 Количество на модель: 1
200298270
1
26

Номер детали на чертеже:

26

Male connector

Заводской номер: 9196021 Количество на модель: 2
9196021
2
27

Номер детали на чертеже:

27

High pressure hose line

Заводской номер: 9210161 Количество на модель: 2
9210161
2
28

Номер детали на чертеже:

28

Connector

Заводской номер: 9210541 Количество на модель: 4
9210541
4
29

Номер детали на чертеже:

29

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281440 Количество на модель: 1
200281440
1
30

Номер детали на чертеже:

30

Adjustable L connection

Заводской номер: 9210791 Количество на модель: 2
9210791
2
31

Номер детали на чертеже:

31

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281460 Количество на модель: 1
200281460
1
32

Номер детали на чертеже:

32

Elbow union

Заводской номер: 9210661 Количество на модель: 2
9210661
2
33

Номер детали на чертеже:

33

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281470 Количество на модель: 1
200281470
1
34

Номер детали на чертеже:

34

High pressure hose line

Заводской номер: 9198650 Количество на модель: 2
9198650
2
35

Номер детали на чертеже:

35

Male connector

Заводской номер: 9209011 Количество на модель: 7
9209011
7
36

Номер детали на чертеже:

36

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281410 Количество на модель: 1
200281410
1
37

Номер детали на чертеже:

37

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281450 Количество на модель: 1
200281450
1
38

Номер детали на чертеже:

38

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281480 Количество на модель: 1
200281480
1
39

Номер детали на чертеже:

39

Straight 2-way connector

Заводской номер: 9210871 Количество на модель: 2
9210871
2
40

Номер детали на чертеже:

40

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
41

Номер детали на чертеже:

41

Angle lug

Заводской номер: 9210671 Количество на модель: 3
9210671
3
42

Номер детали на чертеже:

42

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217660 Количество на модель: 1
200217660
1
43

Номер детали на чертеже:

43

2/2-way seated valve

Заводской номер: 2203601 Количество на модель: 2
2203601
2
44

Номер детали на чертеже:

44

2/2-way seated valve

Заводской номер: 9191760 Количество на модель: 2
9191760
2
44

Номер детали на чертеже:

44

Solenoid coil

Заводской номер: 9191750 Количество на модель: 2
9191750
2
45

Номер детали на чертеже:

45

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217670 Количество на модель: 1
200217670
1
46

Номер детали на чертеже:

46

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217650 Количество на модель: 1
200217650
1
47

Номер детали на чертеже:

47

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217750 Количество на модель: 1
200217750
1
48

Номер детали на чертеже:

48

Hex head bolt

Заводской номер: 9010421 Количество на модель: x
9010421
x
48

Номер детали на чертеже:

48

Hex head bolt

Заводской номер: 9014250 Количество на модель: x
9014250
x
48

Номер детали на чертеже:

48

Hex head bolt

Заводской номер: 900001980 Количество на модель: x
900001980
x
49

Номер детали на чертеже:

49

Cover plate

Заводской номер: 9251340 Количество на модель: 4
9251340
4
50

Номер детали на чертеже:

50

Tube clamp-2 halves

Заводской номер: 9251050 Количество на модель: 3
9251050
3
50

Номер детали на чертеже:

50

Tube clamp-2 halves

Заводской номер: 9251460 Количество на модель: 2
9251460
2
50

Номер детали на чертеже:

50

Tube clamp-2 halves

Заводской номер: 9251580 Количество на модель: 2
9251580
2
51

Номер детали на чертеже:

51

Spiral strip-Id.-no.= 1m

Заводской номер: 9404780 Количество на модель: x
9404780
x
52

Номер детали на чертеже:

52

Nozzle disc cap

Заводской номер: 9212060 Количество на модель: x
9212060
x
52

Номер детали на чертеже:

52

Nozzle disc cap

Заводской номер: 9210430 Количество на модель: x
9210430
x
53

Номер детали на чертеже:

53

Cutting ring

Заводской номер: 9210461 Количество на модель: x
9210461
x
53

Номер детали на чертеже:

53

Cutting ring

Заводской номер: 9210471 Количество на модель: x
9210471
x
54

Номер детали на чертеже:

54

T connector

Заводской номер: 9209500 Количество на модель: 1
9209500
1
55

Номер детали на чертеже:

55

Hose marking 2- blue

Заводской номер: 270025500 Количество на модель: 2
270025500
2
55

Номер детали на чертеже:

55

Hose marking 2- red

Заводской номер: 270025420 Количество на модель: 2
270025420
2
