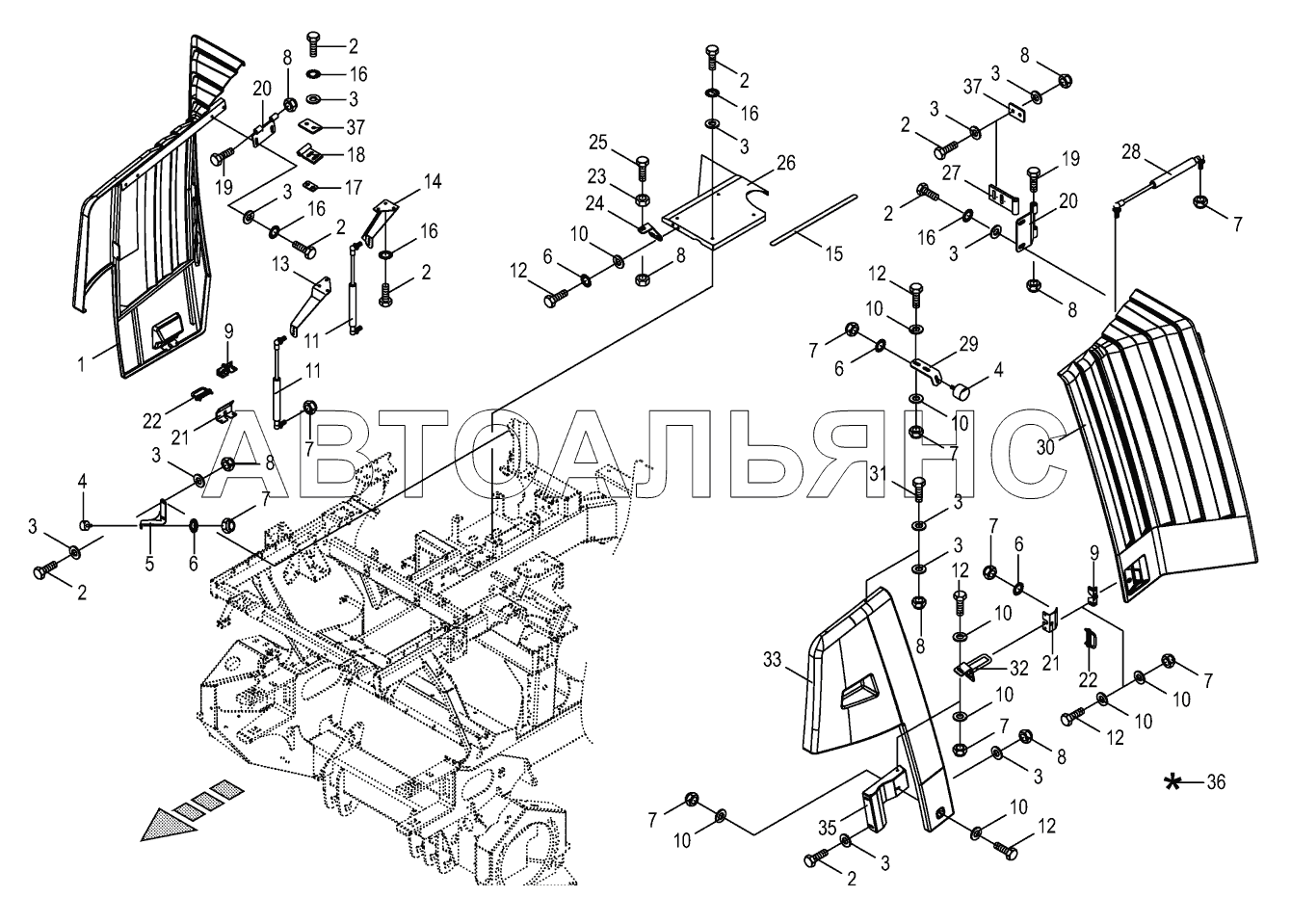

Cladding -lateral BIG-X-850-1. Каталог 2018г.

Front panel / Headlight BIG-X-850-1 Cladding -back BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fins flap -right

Заводской номер: 202209310 Количество на модель: 1
202209310
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9006340 Количество на модель: x
9006340
x
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
3

Номер детали на чертеже:

3

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
4

Номер детали на чертеже:

4

Rubber pad

Заводской номер: 9242270 Количество на модель: 2
9242270
2
5

Номер детали на чертеже:

5

Limit stop support

Заводской номер: 2168211 Количество на модель: 1
2168211
1
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
9

Номер детали на чертеже:

9

Gate lock

Заводской номер: 9389841 Количество на модель: 2
9389841
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
11

Номер детали на чертеже:

11

Gas spring

Заводской номер: 9401930 Количество на модель: 2
9401930
2
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006120 Количество на модель: x
9006120
x
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006160 Количество на модель: x
9006160
x
13

Номер детали на чертеже:

13

Support-front

Заводской номер: 3601051 Количество на модель: 1
3601051
1
14

Номер детали на чертеже:

14

Support-back

Заводской номер: 3601061 Количество на модель: 1
3601061
1
15

Номер детали на чертеже:

15

Locking tab

Заводской номер: 9394041 Количество на модель: 2
9394041
2
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
17

Номер детали на чертеже:

17

Screw-plate

Заводской номер: 3601030 Количество на модель: x
3601030
x
18

Номер детали на чертеже:

18

Hinge

Заводской номер: 3601280 Количество на модель: 2
3601280
2
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 9014470 Количество на модель: x
9014470
x
20

Номер детали на чертеже:

20

Hinge

Заводской номер: 3601290 Количество на модель: 4
3601290
4
21

Номер детали на чертеже:

21

Holding plate

Заводской номер: 200213940 Количество на модель: 2
200213940
2
22

Номер детали на чертеже:

22

Yoke

Заводской номер: 200213930 Количество на модель: 2
200213930
2
23

Номер детали на чертеже:

23

Hex nut

Заводской номер: 9082120 Количество на модель: x
9082120
x
24

Номер детали на чертеже:

24

Mounting angle

Заводской номер: 200204200 Количество на модель: 1
200204200
1
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 9014370 Количество на модель: x
9014370
x
26

Номер детали на чертеже:

26

Cover plate

Заводской номер: 200204231 Количество на модель: 1
200204231
1
26

Номер детали на чертеже:

26

Cover plate-additional axis

Заводской номер: 200254680 Количество на модель: 1
200254680
1
27

Номер детали на чертеже:

27

Hinge

Заводской номер: 3601460 Количество на модель: 2
3601460
2
28

Номер детали на чертеже:

28

Gas spring

Заводской номер: 9401910 Количество на модель: 1
9401910
1
29

Номер детали на чертеже:

29

Limit stop

Заводской номер: 3601430 Количество на модель: 1
3601430
1
30

Номер детали на чертеже:

30

Fins flap-left

Заводской номер: 2168160 Количество на модель: 1
2168160
1
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 9014310 Количество на модель: x
9014310
x
32

Номер детали на чертеже:

32

Abutment-left

Заводской номер: 3601381 Количество на модель: 1
3601381
1
33

Номер детали на чертеже:

33

Side guard front left

Заводской номер: 202209150 Количество на модель: 1
202209150
1
35

Номер детали на чертеже:

35

Support

Заводской номер: 200204130 Количество на модель: 1
200204130
1
36

Номер детали на чертеже:

36

Repairing set for plastics- beige

Заводской номер: 9403750 Количество на модель: x
9403750
x
37

Номер детали на чертеже:

37

Distance plate 5mm

Заводской номер: 202263711 Количество на модель: x
202263711
x
