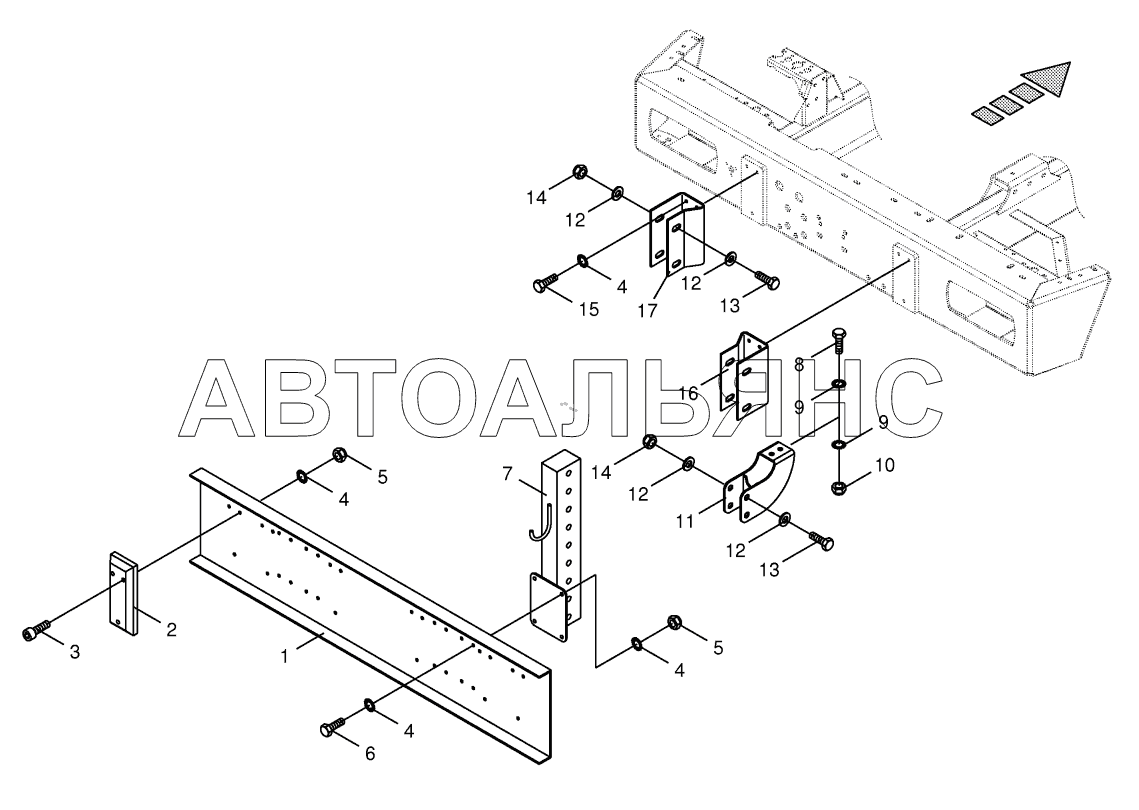

Tank protection BIG-X-850-1. Каталог 2018г.

Frame / trailer hitch / ascending ladder BIG-X-850-1 Cab access left / platform right BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Underride protection

Заводской номер: 200209810 Количество на модель: 1
200209810
1
2

Номер детали на чертеже:

2

Rubber pad

Заводской номер: 9242290 Количество на модель: 2
9242290
2
3

Номер детали на чертеже:

3

Allen screw

Заводской номер: 9031440 Количество на модель: x
9031440
x
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 9006560 Количество на модель: x
9006560
x
7

Номер детали на чертеже:

7

Rectangular pipe

Заводской номер: 200209800 Количество на модель: 2
200209800
2
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 9006750 Количество на модель: x
9006750
x
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 9099121 Количество на модель: x
9099121
x
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 9087190 Количество на модель: x
9087190
x
11

Номер детали на чертеже:

11

Strut

Заводской номер: 200272260 Количество на модель: 2
200272260
2
12

Номер детали на чертеже:

12

Washer

Заводской номер: 9106481 Количество на модель: x
9106481
x
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 9012111 Количество на модель: x
9012111
x
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 9087210 Количество на модель: x
9087210
x
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 9006550 Количество на модель: x
9006550
x
16

Номер детали на чертеже:

16

Retainer-right

Заводской номер: 200209740 Количество на модель: 1
200209740
1
17

Номер детали на чертеже:

17

Retainer-left

Заводской номер: 200209730 Количество на модель: 1
200209730
1
