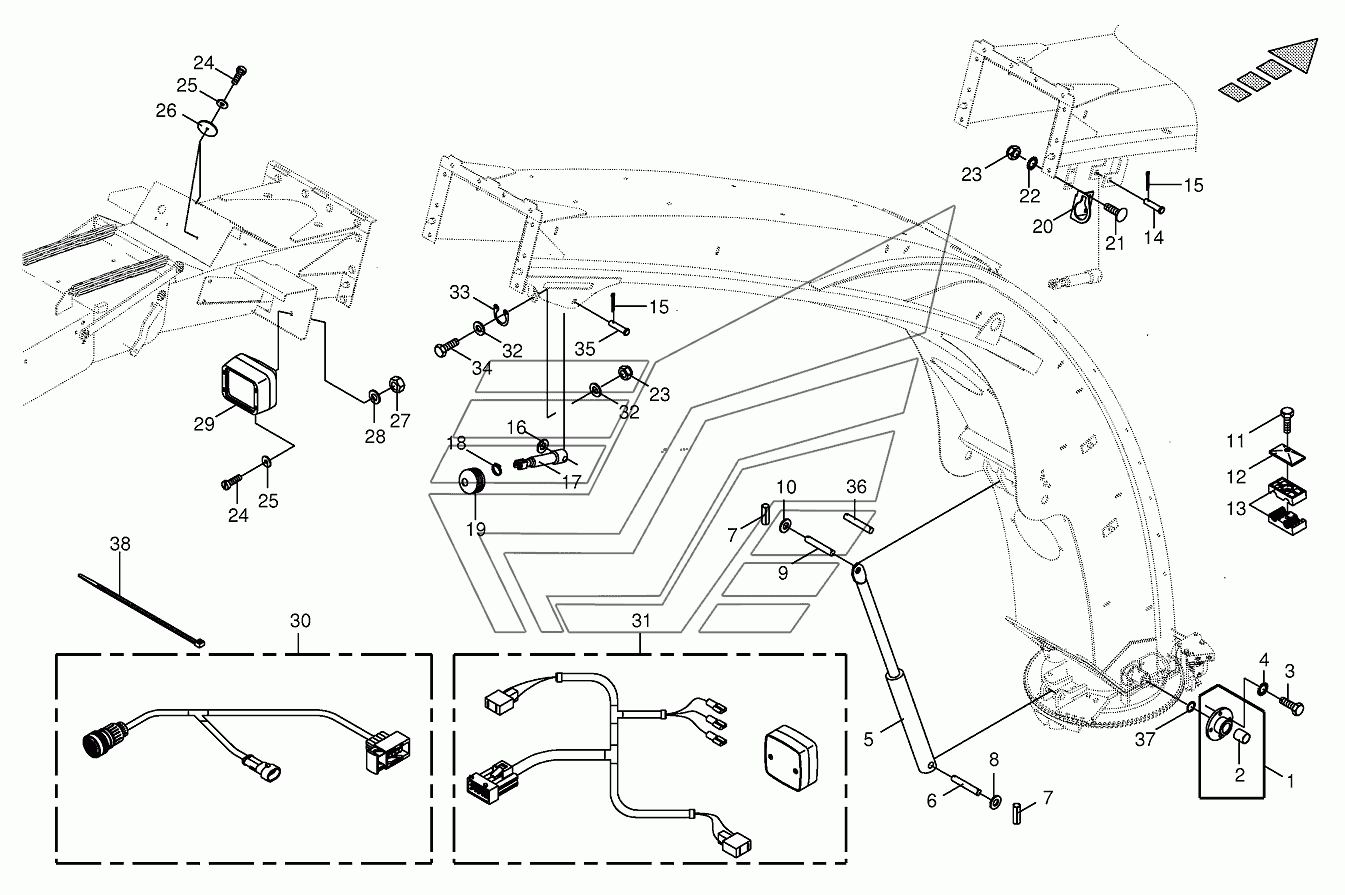

Upper discharge chute-mounting parts BIG-X-850/1100. Каталог 2013г.

Discharge chute extension 12-row-optional BIG-X-850/1100 Discharge chute extension 14-row-optional BIG-X-850/1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bearing flange

Заводской номер: 001546860 Количество на модель:
001546860
2

Номер детали на чертеже:

2

Bearing bush

Заводской номер: 009349350 Количество на модель:
009349350
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
5

Номер детали на чертеже:

5

Sealing set

Заводской номер: 009188240 Количество на модель:
009188240
5

Номер детали на чертеже:

5

Hydraulic cylinder

Заводской номер: 009185430 Количество на модель:
009185430
5

Номер детали на чертеже:

5

Sealing set

Заводской номер: 270034120 Количество на модель:
270034120
5

Номер детали на чертеже:

5

Hydraulic cylinder

Заводской номер: 270030130 Количество на модель:
270030130
6

Номер детали на чертеже:

6

Pin

Заводской номер: 001547441 Количество на модель:
001547441
7

Номер детали на чертеже:

7

Roll pin

Заводской номер: 009126701 Количество на модель:
009126701
7

Номер детали на чертеже:

7

Roll pin

Заводской номер: 009126752 Количество на модель:
009126752
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009105140 Количество на модель:
009105140
9

Номер детали на чертеже:

9

Pin

Заводской номер: 001530881 Количество на модель:
001530881
10

Номер детали на чертеже:

10

Shim ring

Заводской номер: 009108451 Количество на модель:
009108451
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
12

Номер детали на чертеже:

12

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
13

Номер детали на чертеже:

13

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель:
009251080
13

Номер детали на чертеже:

13

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
14

Номер детали на чертеже:

14

Pin

Заводской номер: 002156210 Количество на модель:
002156210
15

Номер детали на чертеже:

15

Cotter pin

Заводской номер: 009120661 Количество на модель:
009120661
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009105102 Количество на модель:
009105102
17

Номер детали на чертеже:

17

Hydraulic cylinder

Заводской номер: 002225623 Количество на модель:
002225623
17

Номер детали на чертеже:

17

Sealing set

Заводской номер: 009187850 Количество на модель:
009187850
18

Номер детали на чертеже:

18

Tube clip

Заводской номер: 009240030 Количество на модель:
009240030
19

Номер детали на чертеже:

19

Bellows

Заводской номер: 009403910 Количество на модель:
009403910
20

Номер детали на чертеже:

20

Cylinder support

Заводской номер: 002164910 Количество на модель:
002164910
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
23

Номер детали на чертеже:

23

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 009037471 Количество на модель:
009037471
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009105001 Количество на модель:
009105001
26

Номер детали на чертеже:

26

Rear reflector-red

Заводской номер: 009245351 Количество на модель:
009245351
27

Номер детали на чертеже:

27

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
28

Номер детали на чертеже:

28

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
29

Номер детали на чертеже:

29

Bulb

Заводской номер: 009246880 Количество на модель:
009246880
29

Номер детали на чертеже:

29

Work light

Заводской номер: 009246350 Количество на модель:
009246350
30

Номер детали на чертеже:

30

CH discharge chute elbow 25X13-long

Заводской номер: 200800452 Количество на модель:
200800452
30

Номер детали на чертеже:

30

Wiring harness-short

Заводской номер: 200801060 Количество на модель:
200801060
31

Номер детали на чертеже:

31

Wiring harness-discharge chute

Заводской номер: 003031713 Количество на модель:
003031713
32

Номер детали на чертеже:

32

Washer

Заводской номер: 009104140 Количество на модель:
009104140
33

Номер детали на чертеже:

33

Holding bow

Заводской номер: 200238480 Количество на модель:
200238480
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
35

Номер детали на чертеже:

35

Pin

Заводской номер: 200236320 Количество на модель:
200236320
37

Номер детали на чертеже:

37

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
38

Номер детали на чертеже:

38

Cable band 7x180mm

Заводской номер: 200822180 Количество на модель:
200822180
