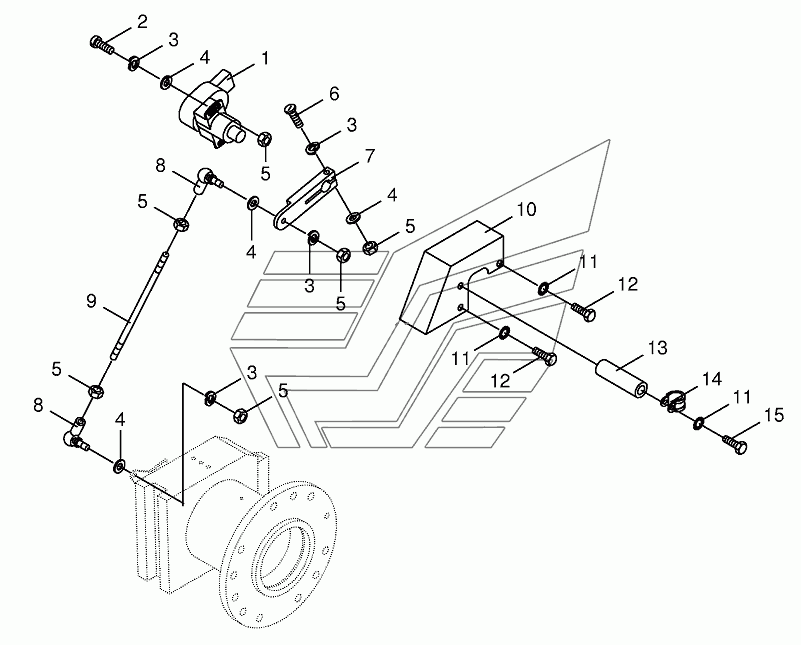

Angle sensor-chopping drum BIG-X-850/1100. Каталог 2013г.

Belt guide-main drive BIG-X-850/1100 Shear bar adjustment BIG-X-850/1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sensor

Заводской номер: 003031640 Количество на модель:
003031640
2

Номер детали на чертеже:

2

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105001 Количество на модель:
009105001
5

Номер детали на чертеже:

5

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
6

Номер детали на чертеже:

6

Allen screw

Заводской номер: 009036610 Количество на модель:
009036610
7

Номер детали на чертеже:

7

Lever

Заводской номер: 002171220 Количество на модель:
002171220
8

Номер детали на чертеже:

8

Link

Заводской номер: 009271140 Количество на модель:
009271140
9

Номер детали на чертеже:

9

Coupler

Заводской номер: 200204030 Количество на модель:
200204030
10

Номер детали на чертеже:

10

Guard

Заводской номер: 002143240 Количество на модель:
002143240
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
13

Номер детали на чертеже:

13

Bushing

Заводской номер: 002155250 Количество на модель:
002155250
14

Номер детали на чертеже:

14

Tube clip w. rubber

Заводской номер: 009240610 Количество на модель:
009240610
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009014230 Количество на модель:
009014230
