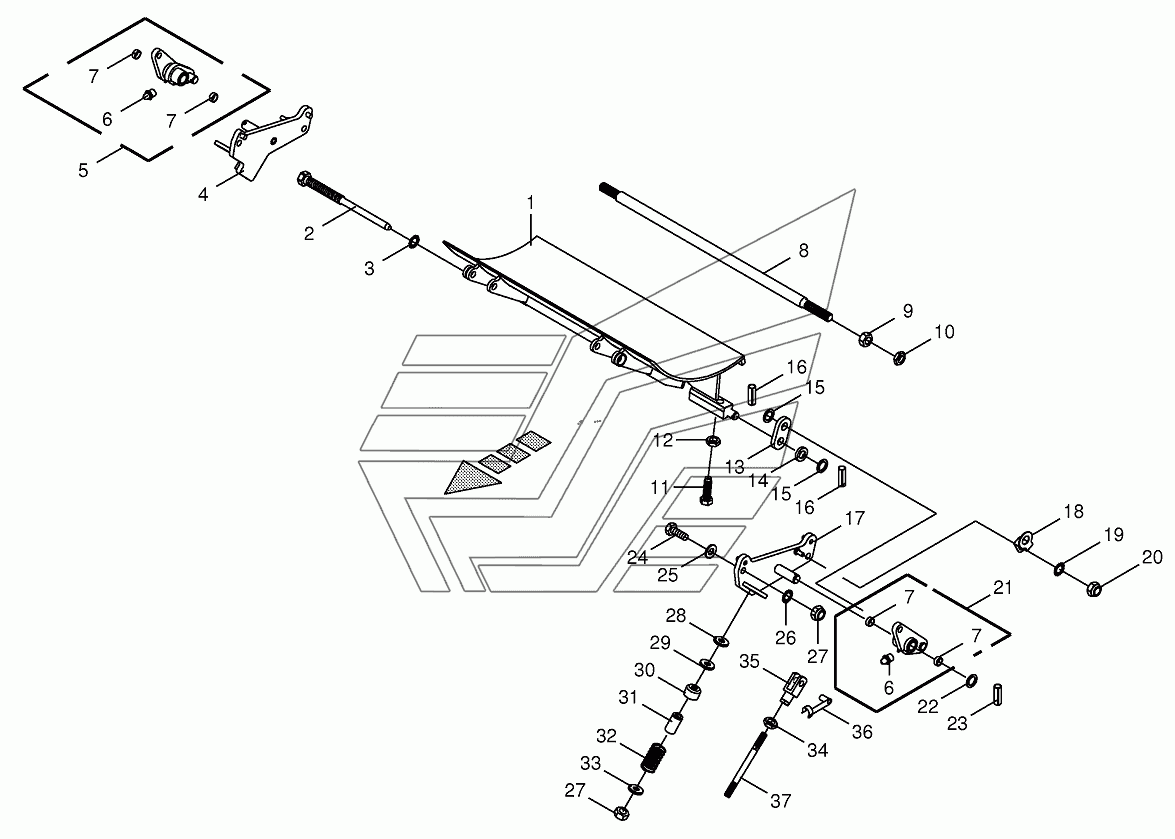

Drum base-spring-mounted 795000-805000 BIG-X-850/1100. Каталог 2013г.

Chopping drum support-mounting parts BIG-X-850/1100 Drum base-spring-mounted 805001-831500 BIG-X-850/1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Drum base

Заводской номер: 200237050 Количество на модель:
200237050
1

Номер детали на чертеже:

1

Drum base-HD optional

Заводской номер: 200259890 Количество на модель:
200259890
2

Номер детали на чертеже:

2

Take-up bolt

Заводской номер: 200236692 Количество на модель:
200236692
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099171 Количество на модель:
009099171
4

Номер детали на чертеже:

4

Retainer -right

Заводской номер: 200236770 Количество на модель:
200236770
5

Номер детали на чертеже:

5

Lever -right

Заводской номер: 200236910 Количество на модель:
200236910
6

Номер детали на чертеже:

6

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
7

Номер детали на чертеже:

7

Bearing bush

Заводской номер: 009353340 Количество на модель:
009353340
8

Номер детали на чертеже:

8

Spacer

Заводской номер: 200237160 Количество на модель:
200237160
9

Номер детали на чертеже:

9

Hex nut

Заводской номер: 009080311 Количество на модель:
009080311
10

Номер детали на чертеже:

10

Hex nut-low form

Заводской номер: 009085312 Количество на модель:
009085312
11

Номер детали на чертеже:

11

Setscrew

Заводской номер: 200237110 Количество на модель:
200237110
12

Номер детали на чертеже:

12

Hex nut-low form

Заводской номер: 009085251 Количество на модель:
009085251
13

Номер детали на чертеже:

13

Coupler

Заводской номер: 200239290 Количество на модель:
200239290
14

Номер детали на чертеже:

14

Washer

Заводской номер: 200239100 Количество на модель:
200239100
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009103690 Количество на модель:
009103690
16

Номер детали на чертеже:

16

Roll pin

Заводской номер: 009126162 Количество на модель:
009126162
17

Номер детали на чертеже:

17

Retainer -left

Заводской номер: 200236720 Количество на модель:
200236720
18

Номер детали на чертеже:

18

Locking plate

Заводской номер: 200236880 Количество на модель:
200236880
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
20

Номер детали на чертеже:

20

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
21

Номер детали на чертеже:

21

Lever -left

Заводской номер: 200236820 Количество на модель:
200236820
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009105141 Количество на модель:
009105141
23

Номер детали на чертеже:

23

Roll pin

Заводской номер: 009126712 Количество на модель:
009126712
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006780 Количество на модель:
009006780
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009103620 Количество на модель:
009103620
26

Номер детали на чертеже:

26

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
28

Номер детали на чертеже:

28

Ball socket

Заводской номер: 009106720 Количество на модель:
009106720
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009106710 Количество на модель:
009106710
30

Номер детали на чертеже:

30

Top part headstock

Заводской номер: 200248090 Количество на модель:
200248090
31

Номер детали на чертеже:

31

Take up-tube

Заводской номер: 200248100 Количество на модель:
200248100
32

Номер детали на чертеже:

32

Pressure spring

Заводской номер: 004906070 Количество на модель:
004906070
34

Номер детали на чертеже:

34

Hex nut-low form

Заводской номер: 009086200 Количество на модель:
009086200
35

Номер детали на чертеже:

35

Clevis

Заводской номер: 009271040 Количество на модель:
009271040
36

Номер детали на чертеже:

36

Pin

Заводской номер: 009271190 Количество на модель:
009271190
37

Номер детали на чертеже:

37

Drawbar

Заводской номер: 200237120 Количество на модель:
200237120
