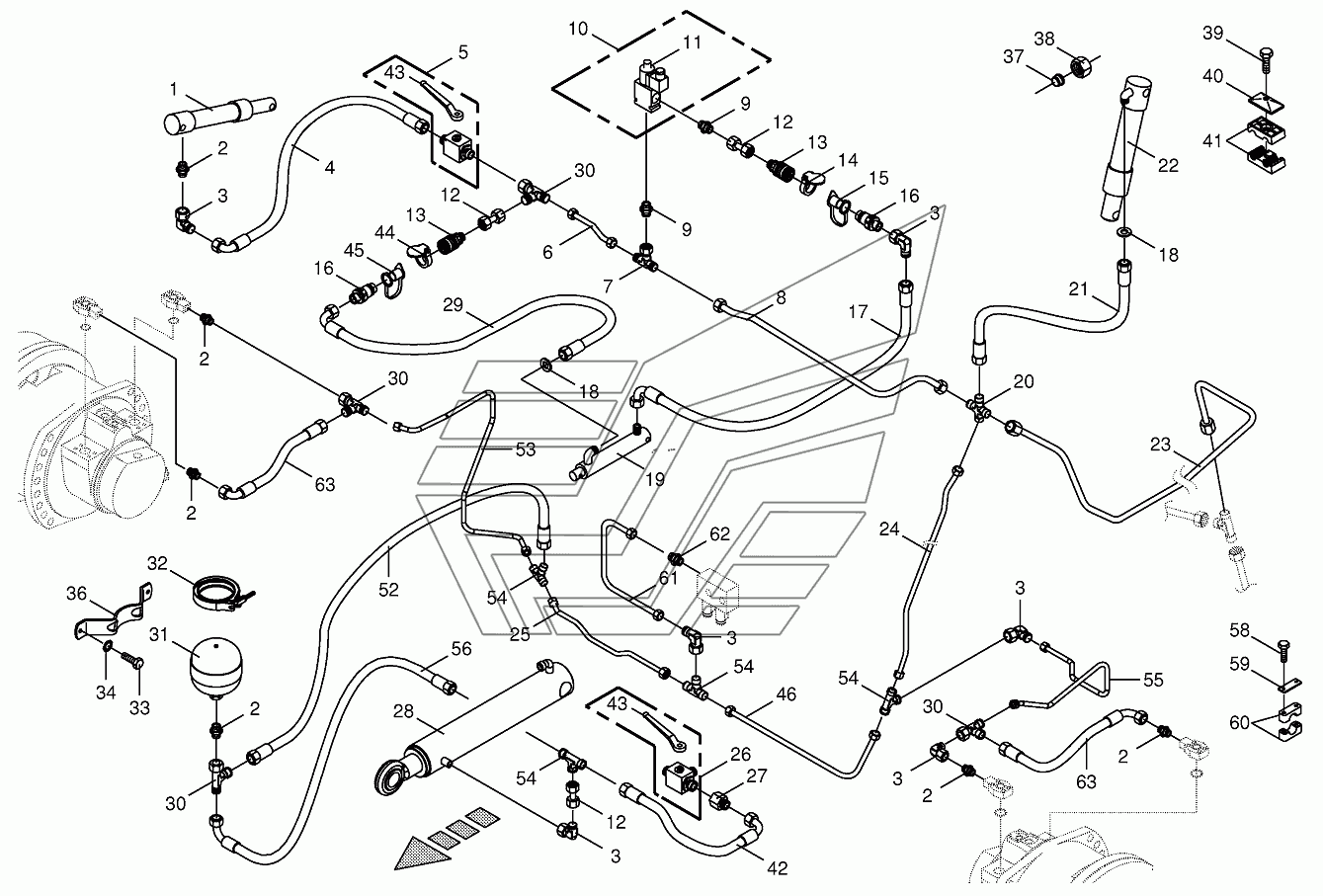

Charge pressure lines-front 805001-831500 BIG-X-850/1100. Каталог 2013г.

Charge pressure lines-front 795000-805000 BIG-X-850/1100 Charge pressure lines-back 795000-805001 BIG-X-850/1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic cylinder

Заводской номер: 270013700 Количество на модель:
270013700
19

Номер детали на чертеже:

19

Sealing set

Заводской номер: 270034060 Количество на модель:
270034060
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
3

Номер детали на чертеже:

3

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
4

Номер детали на чертеже:

4

High pressure hose line

Заводской номер: 270003320 Количество на модель:
270003320
5

Номер детали на чертеже:

5

Ball cock

Заводской номер: 009211222 Количество на модель:
009211222
6

Номер детали на чертеже:

6

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206430 Количество на модель:
200206430
7

Номер детали на чертеже:

7

T-connector

Заводской номер: 009210771 Количество на модель:
009210771
8

Номер детали на чертеже:

8

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200246450 Количество на модель:
200246450
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
10

Номер детали на чертеже:

10

3/2-Diverter vave bloc

Заводской номер: 009190340 Количество на модель:
009190340
11

Номер детали на чертеже:

11

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
11

Номер детали на чертеже:

11

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
12

Номер детали на чертеже:

12

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
13

Номер детали на чертеже:

13

Sleeve

Заводской номер: 009193230 Количество на модель:
009193230
14

Номер детали на чертеже:

14

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
15

Номер детали на чертеже:

15

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
16

Номер детали на чертеже:

16

Connector plug

Заводской номер: 009193220 Количество на модель:
009193220
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 009200830 Количество на модель:
009200830
18

Номер детали на чертеже:

18

Throttling disc

Заводской номер: 003320143 Количество на модель:
003320143
19

Номер детали на чертеже:

19

Hydraulic cylinder

Заводской номер: 270012670 Количество на модель:
270012670
20

Номер детали на чертеже:

20

Cross pipe union

Заводской номер: 009210941 Количество на модель:
009210941
21

Номер детали на чертеже:

21

High pressure hose line

Заводской номер: 270007420 Количество на модель:
270007420
22

Номер детали на чертеже:

22

Sealing set

Заводской номер: 270062390 Количество на модель:
270062390
22

Номер детали на чертеже:

22

Hydraulic cylinder

Заводской номер: 270056960 Количество на модель:
270056960
23

Номер детали на чертеже:

23

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216760 Количество на модель:
200216760
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200240090 Количество на модель:
200240090
25

Номер детали на чертеже:

25

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200238660 Количество на модель:
200238660
26

Номер детали на чертеже:

26

Diverter valve

Заводской номер: 009193090 Количество на модель:
009193090
27

Номер детали на чертеже:

27

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
28

Номер детали на чертеже:

28

Sealing set

Заводской номер: 270096230 Количество на модель:
270096230
28

Номер детали на чертеже:

28

Hydraulic cylinder

Заводской номер: 270069191 Количество на модель:
270069191
29

Номер детали на чертеже:

29

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
30

Номер детали на чертеже:

30

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
31

Номер детали на чертеже:

31

Pressure accumulator

Заводской номер: 009196070 Количество на модель:
009196070
32

Номер детали на чертеже:

32

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:
009240300
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
34

Номер детали на чертеже:

34

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
36

Номер детали на чертеже:

36

Accumulator support

Заводской номер: 002312090 Количество на модель:
002312090
37

Номер детали на чертеже:

37

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
38

Номер детали на чертеже:

38

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010092 Количество на модель:
009010092
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
40

Номер детали на чертеже:

40

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
41

Номер детали на чертеже:

41

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
42

Номер детали на чертеже:

42

High pressure hose line

Заводской номер: 270071120 Количество на модель:
270071120
43

Номер детали на чертеже:

43

Hand lever-incl. screw, washer

Заводской номер: 009196640 Количество на модель:
009196640
44

Номер детали на чертеже:

44

Dust cap-blue

Заводской номер: 009212631 Количество на модель:
009212631
45

Номер детали на чертеже:

45

Cover-blue

Заводской номер: 009166020 Количество на модель:
009166020
46

Номер детали на чертеже:

46

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200246390 Количество на модель:
200246390
52

Номер детали на чертеже:

52

High pressure hose line

Заводской номер: 270038410 Количество на модель:
270038410
53

Номер детали на чертеже:

53

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200268070 Количество на модель:
200268070
54

Номер детали на чертеже:

54

T connector

Заводской номер: 009210711 Количество на модель:
009210711
55

Номер детали на чертеже:

55

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200268010 Количество на модель:
200268010
56

Номер детали на чертеже:

56

High pressure hose line

Заводской номер: 270073200 Количество на модель:
270073200
58

Номер детали на чертеже:

58

Hex head bolt

Заводской номер: 009014111 Количество на модель:
009014111
59

Номер детали на чертеже:

59

Cover plate

Заводской номер: 270039420 Количество на модель:
270039420
60

Номер детали на чертеже:

60

Tube clamp-2 halves

Заводской номер: 270039210 Количество на модель:
270039210
61

Номер детали на чертеже:

61

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200254640 Количество на модель:
200254640
62

Номер детали на чертеже:

62

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
63

Номер детали на чертеже:

63

High pressure hose line

Заводской номер: 009200950 Количество на модель:
009200950
