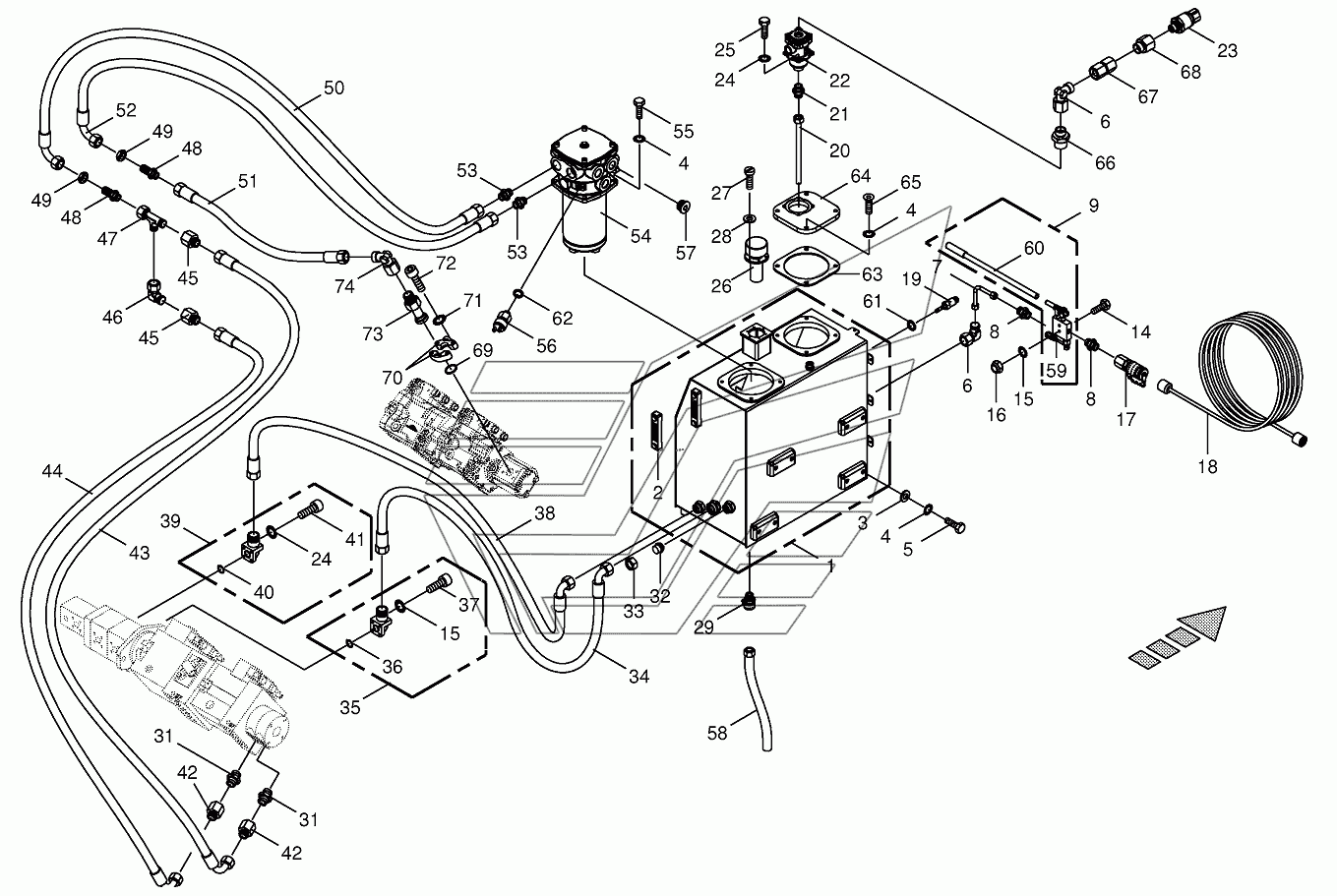

Hydraulic tank/suction lines BIG-X-850/1100. Каталог 2013г.

Hydraulic tank/suction lines BIG-X-850/1100 Housing line/oil cooler BIG-X-850/1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic tank

Заводской номер: 200263741 Количество на модель:
200263741
2

Номер детали на чертеже:

2

Oil level indicator

Заводской номер: 009400291 Количество на модель:
009400291
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103200 Количество на модель:
009103200
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009014550 Количество на модель:
009014550
6

Номер детали на чертеже:

6

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
7

Номер детали на чертеже:

7

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200267980 Количество на модель:
200267980
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 009196300 Количество на модель:
009196300
9

Номер детали на чертеже:

9

Hydr. Pump

Заводской номер: 270022132 Количество на модель:
270022132
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
17

Номер детали на чертеже:

17

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
18

Номер детали на чертеже:

18

Measuring hose

Заводской номер: 270024720 Количество на модель:
270024720
19

Номер детали на чертеже:

19

Levelling switch

Заводской номер: 003025101 Количество на модель:
003025101
20

Номер детали на чертеже:

20

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200268600 Количество на модель:
200268600
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 009193280 Количество на модель:
009193280
22

Номер детали на чертеже:

22

Dirt collector cage

Заводской номер: 270066460 Количество на модель:
270066460
22

Номер детали на чертеже:

22

Sealing set

Заводской номер: 270066450 Количество на модель:
270066450
22

Номер детали на чертеже:

22

Filter cartridge

Заводской номер: 270066440 Количество на модель:
270066440
22

Номер детали на чертеже:

22

Tank return filter

Заводской номер: 270056730 Количество на модель:
270056730
23

Номер детали на чертеже:

23

Pressure transformer

Заводской номер: 270056870 Количество на модель:
270056870
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
26

Номер детали на чертеже:

26

Filler neck

Заводской номер: 002191690 Количество на модель:
002191690
27

Номер детали на чертеже:

27

Allen screw

Заводской номер: 009036520 Количество на модель:
009036520
28

Номер детали на чертеже:

28

Washer

Заводской номер: 009105001 Количество на модель:
009105001
29

Номер детали на чертеже:

29

Screw plug

Заводской номер: 270061650 Количество на модель:
270061650
31

Номер детали на чертеже:

31

Male connector

Заводской номер: 009193690 Количество на модель:
009193690
32

Номер детали на чертеже:

32

Locking cone w. O-ring

Заводской номер: 009193010 Количество на модель:
009193010
33

Номер детали на чертеже:

33

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
34

Номер детали на чертеже:

34

High pressure hose line

Заводской номер: 270059770 Количество на модель:
270059770
35

Номер детали на чертеже:

35

Flange connection

Заводской номер: 009197580 Количество на модель:
009197580
36

Номер детали на чертеже:

36

O-ring

Заводской номер: 270009880 Количество на модель:
270009880
37

Номер детали на чертеже:

37

Allen screw

Заводской номер: 009016700 Количество на модель:
009016700
37

Номер детали на чертеже:

37

Allen screw

Заводской номер: 009030771 Количество на модель:
009030771
38

Номер детали на чертеже:

38

High pressure hose line

Заводской номер: 270058920 Количество на модель:
270058920
39

Номер детали на чертеже:

39

Flange connection

Заводской номер: 009197570 Количество на модель:
009197570
40

Номер детали на чертеже:

40

O-ring

Заводской номер: 009376280 Количество на модель:
009376280
41

Номер детали на чертеже:

41

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
41

Номер детали на чертеже:

41

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
42

Номер детали на чертеже:

42

Reducer fitting

Заводской номер: 900005200 Количество на модель:
900005200
43

Номер детали на чертеже:

43

High pressure hose line

Заводской номер: 270062000 Количество на модель:
270062000
44

Номер детали на чертеже:

44

High pressure hose line

Заводской номер: 009198590 Количество на модель:
009198590
45

Номер детали на чертеже:

45

Reducer fitting

Заводской номер: 009196600 Количество на модель:
009196600
46

Номер детали на чертеже:

46

Lug

Заводской номер: 009208230 Количество на модель:
009208230
47

Номер детали на чертеже:

47

Adjustable L connection

Заводской номер: 009208280 Количество на модель:
009208280
48

Номер детали на чертеже:

48

Straight 2-way connector

Заводской номер: 900013710 Количество на модель:
900013710
49

Номер детали на чертеже:

49

Locknut

Заводской номер: 900013720 Количество на модель:
900013720
50

Номер детали на чертеже:

50

High pressure hose line

Заводской номер: 270058960 Количество на модель:
270058960
51

Номер детали на чертеже:

51

High pressure hose line

Заводской номер: 270058980 Количество на модель:
270058980
52

Номер детали на чертеже:

52

High pressure hose line

Заводской номер: 270058970 Количество на модель:
270058970
53

Номер детали на чертеже:

53

Male connector

Заводской номер: 009208201 Количество на модель:
009208201
54

Номер детали на чертеже:

54

Return-suction filter

Заводской номер: 270056890 Количество на модель:
270056890
54

Номер детали на чертеже:

54

Filter cartridge

Заводской номер: 270066320 Количество на модель:
270066320
54

Номер детали на чертеже:

54

Separation plate

Заводской номер: 270066330 Количество на модель:
270066330
54

Номер детали на чертеже:

54

Sealing set

Заводской номер: 270066340 Количество на модель:
270066340
54

Номер детали на чертеже:

54

Dirt collector cage

Заводской номер: 270066350 Количество на модель:
270066350
55

Номер детали на чертеже:

55

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
56

Номер детали на чертеже:

56

Pressure switch

Заводской номер: 002297100 Количество на модель:
002297100
57

Номер детали на чертеже:

57

Screw plug

Заводской номер: 009208650 Количество на модель:
009208650
58

Номер детали на чертеже:

58

Oil discharge hose

Заводской номер: 270061670 Количество на модель:
270061670
59

Номер детали на чертеже:

59

Valve

Заводской номер: 270059341 Количество на модель:
270059341
60

Номер детали на чертеже:

60

Lever

Заводской номер: 270059350 Количество на модель:
270059350
61

Номер детали на чертеже:

61

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
62

Номер детали на чертеже:

62

Gasket ring

Заводской номер: 009377161 Количество на модель:
009377161
63

Номер детали на чертеже:

63

Gasket

Заводской номер: 200272630 Количество на модель:
200272630
64

Номер детали на чертеже:

64

Filter retainer

Заводской номер: 200272360 Количество на модель:
200272360
65

Номер детали на чертеже:

65

Fillister head screw

Заводской номер: 009051782 Количество на модель:
009051782
66

Номер детали на чертеже:

66

Male connector

Заводской номер: 009196021 Количество на модель:
009196021
67

Номер детали на чертеже:

67

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
68

Номер детали на чертеже:

68

Unscrewing connection

Заводской номер: 009199550 Количество на модель:
009199550
69

Номер детали на чертеже:

69

O-ring

Заводской номер: 009376460 Количество на модель:
009376460
70

Номер детали на чертеже:

70

SAE-flange section-2 halves

Заводской номер: 009193651 Количество на модель:
009193651
71

Номер детали на чертеже:

71

Detent edged washer

Заводской номер: 009099070 Количество на модель:
009099070
72

Номер детали на чертеже:

72

Allen screw

Заводской номер: 009031091 Количество на модель:
009031091
73

Номер детали на чертеже:

73

SAE-flange adapter

Заводской номер: 270000720 Количество на модель:
270000720
74

Номер детали на чертеже:

74

Angle lug-45°

Заводской номер: 900015810 Количество на модель:
900015810
