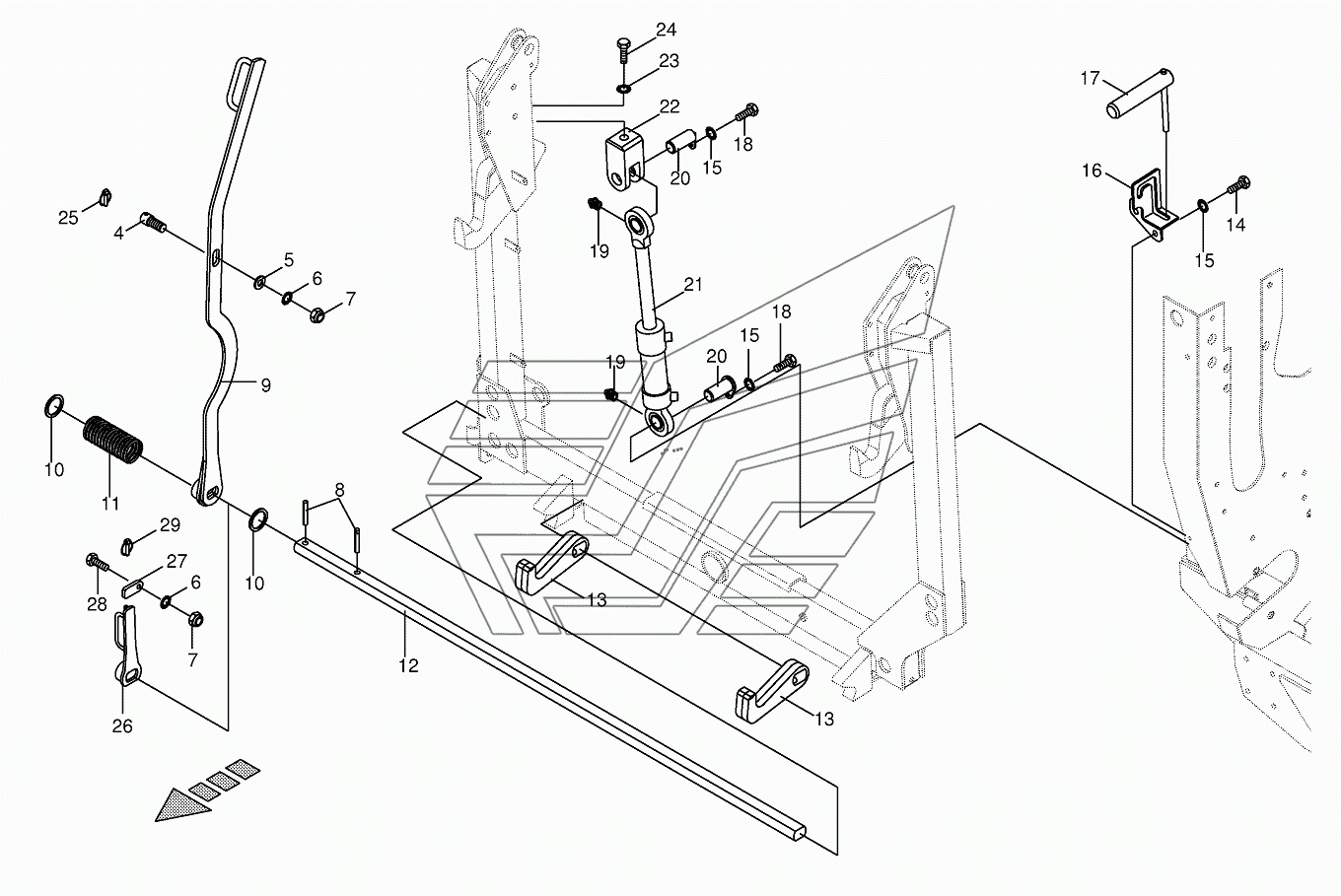

Lateral flotation system/Locking mech. BIG-X-800. Каталог 2016г.

Lateral flotation system BIG-X-800 Angle sensor-Pivoting frame BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187890 Количество на модель:
009187890

Номер детали на чертеже:

Hook

Заводской номер: 200242070 Количество на модель:
200242070

Номер детали на чертеже:

Locking bar

Заводской номер: 200241930 Количество на модель:
200241930

Номер детали на чертеже:

Stop lever

Заводской номер: 200241970 Количество на модель:
200241970
4

Номер детали на чертеже:

4

Screw

Заводской номер: 002651970 Количество на модель:
002651970
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009103031 Количество на модель:
009103031
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
8

Номер детали на чертеже:

8

Roll pin

Заводской номер: 009126721 Количество на модель:
009126721
9

Номер детали на чертеже:

9

Stop lever

Заводской номер: 002168631 Количество на модель:
002168631
10

Номер детали на чертеже:

10

Supporting disc

Заводской номер: 009107271 Количество на модель:
009107271
11

Номер детали на чертеже:

11

Pressure spring

Заводской номер: 00210410 Количество на модель:
00210410
12

Номер детали на чертеже:

12

Locking bar

Заводской номер: 002174901 Количество на модель:
002174901
13

Номер детали на чертеже:

13

Hook

Заводской номер: 002249302 Количество на модель:
002249302
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
16

Номер детали на чертеже:

16

Guide

Заводской номер: 002175071 Количество на модель:
002175071
17

Номер детали на чертеже:

17

Pin

Заводской номер: 002175042 Количество на модель:
002175042
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
19

Номер детали на чертеже:

19

Grease niple

Заводской номер: 009190020 Количество на модель:
009190020
20

Номер детали на чертеже:

20

Pin

Заводской номер: 002174921 Количество на модель:
002174921
21

Номер детали на чертеже:

21

Hydraulic cylinder

Заводской номер: 002171210 Количество на модель:
002171210
22

Номер детали на чертеже:

22

Retainer

Заводской номер: 002284951 Количество на модель:
002284951
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009003740 Количество на модель:
009003740
25

Номер детали на чертеже:

25

Linch pin

Заводской номер: 009170061 Количество на модель:
009170061
26

Номер детали на чертеже:

26

Stop lever-optional

Заводской номер: 200241980 Количество на модель:
200241980
27

Номер детали на чертеже:

27

Support-optional

Заводской номер: 200241650 Количество на модель:
200241650
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006750 Количество на модель:
009006750
29

Номер детали на чертеже:

29

Linch pin

Заводской номер: 009170122 Количество на модель:
009170122
