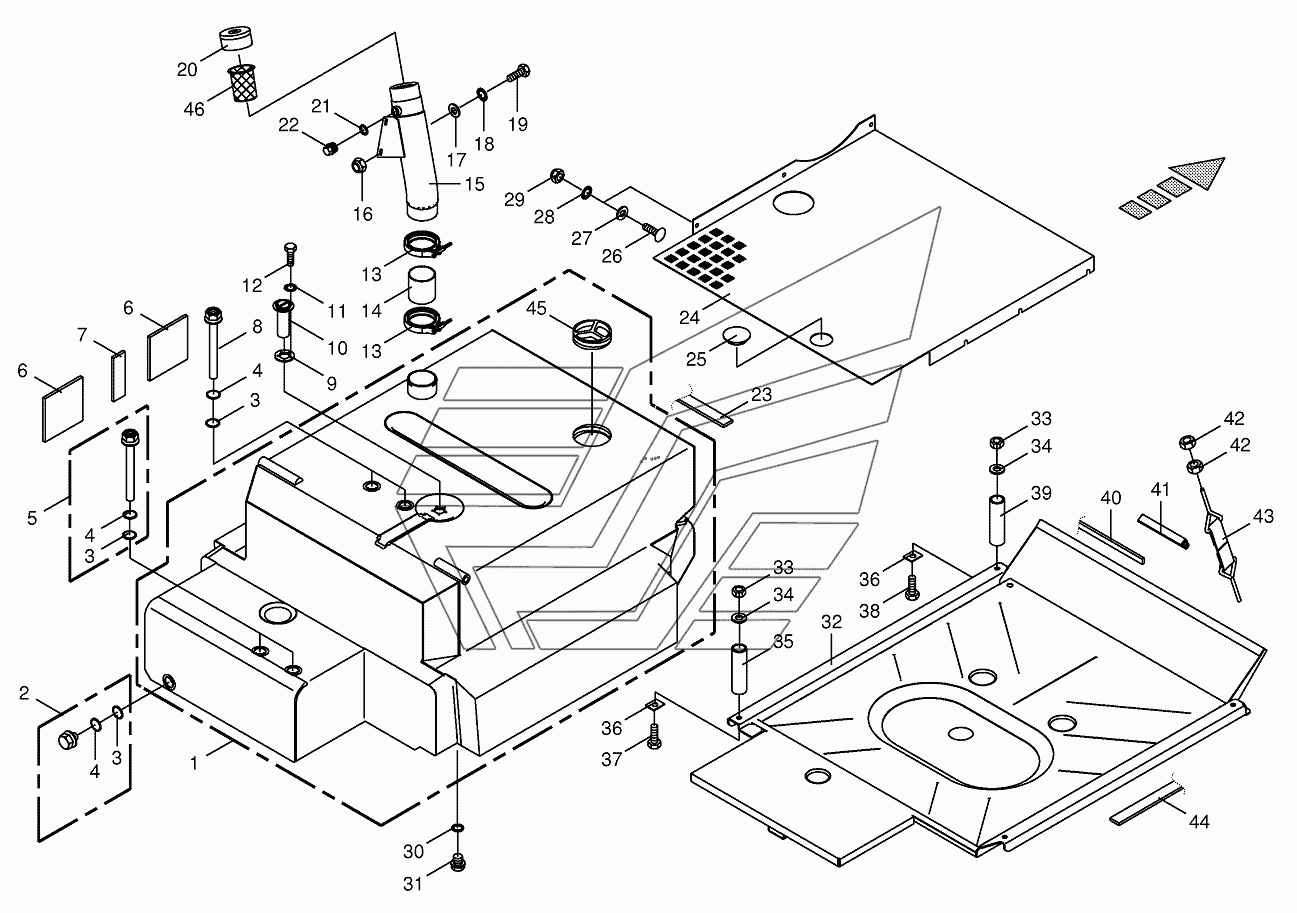

Diesel fuel tank BIG-X-800. Каталог 2016г.

Gear molasses pump BIG-X-800 Diesel fuel pipe BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Diesel tank

Заводской номер: 200219140 Количество на модель:
200219140
2

Номер детали на чертеже:

2

Screw plug

Заводской номер: 002158020 Количество на модель:
002158020
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 009375250 Количество на модель:
009375250
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 009376340 Количество на модель:
009376340
5

Номер детали на чертеже:

5

Return port

Заводской номер: 002169570 Количество на модель:
002169570
6

Номер детали на чертеже:

6

Rubber plate

Заводской номер: 200240760 Количество на модель:
200240760
6

Номер детали на чертеже:

6

Rubber plate

Заводской номер: 002150500 Количество на модель:
002150500
7

Номер детали на чертеже:

7

Rubber plate

Заводской номер: 002150300 Количество на модель:
002150300
7

Номер детали на чертеже:

7

Rubber plate

Заводской номер: 200240770 Количество на модель:
200240770
8

Номер детали на чертеже:

8

Flow connexion

Заводской номер: 002169612 Количество на модель:
002169612
9

Номер детали на чертеже:

9

Gasket

Заводской номер: 009400460 Количество на модель:
009400460
10

Номер детали на чертеже:

10

Sender plunging tube

Заводской номер: 002280071 Количество на модель:
002280071
11

Номер детали на чертеже:

11

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009002920 Количество на модель:
009002920
13

Номер детали на чертеже:

13

Joint bolt-hose clamp

Заводской номер: 009240400 Количество на модель:
009240400
14

Номер детали на чертеже:

14

Tank lug collar

Заводской номер: 200236470 Количество на модель:
200236470
15

Номер детали на чертеже:

15

Filler neck

Заводской номер: 200224890 Количество на модель:
200224890
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009104130 Количество на модель:
009104130
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
20

Номер детали на чертеже:

20

Oil tank filler cap

Заводской номер: 009401230 Количество на модель:
009401230
21

Номер детали на чертеже:

21

Gasket ring

Заводской номер: 009377270 Количество на модель:
009377270
22

Номер детали на чертеже:

22

Screw plug

Заводской номер: 009060101 Количество на модель:
009060101
23

Номер детали на чертеже:

23

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
24

Номер детали на чертеже:

24

Tank cover

Заводской номер: 200225800 Количество на модель:
200225800
25

Номер детали на чертеже:

25

Sealing plug

Заводской номер: 009251150 Количество на модель:
009251150
26

Номер детали на чертеже:

26

Coach bolt

Заводской номер: 009049831 Количество на модель:
009049831
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009106090 Количество на модель:
009106090
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
29

Номер детали на чертеже:

29

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
30

Номер детали на чертеже:

30

O-ring

Заводской номер: 900001090 Количество на модель:
900001090
31

Номер детали на чертеже:

31

Drain bolt

Заводской номер: 002158050 Количество на модель:
002158050
32

Номер детали на чертеже:

32

Tank support

Заводской номер: 200224050 Количество на модель:
200224050
33

Номер детали на чертеже:

33

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
34

Номер детали на чертеже:

34

Washer

Заводской номер: 009103620 Количество на модель:
009103620
35

Номер детали на чертеже:

35

Spacer tube

Заводской номер: 002169661 Количество на модель:
002169661
36

Номер детали на чертеже:

36

Pressure plate

Заводской номер: 002253440 Количество на модель:
002253440
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 009002220 Количество на модель:
009002220
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 900001740 Количество на модель:
900001740
39

Номер детали на чертеже:

39

Spacer tube-front

Заводской номер: 200224880 Количество на модель:
200224880
40

Номер детали на чертеже:

40

Rubber-front

Заводской номер: 200224850 Количество на модель:
200224850
41

Номер детали на чертеже:

41

Rubber profile-Id.-no.= 1m

Заводской номер: 009386941 Количество на модель:
009386941
42

Номер детали на чертеже:

42

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
43

Номер детали на чертеже:

43

Tension band

Заводской номер: 002169011 Количество на модель:
002169011
44

Номер детали на чертеже:

44

Rubber-below left

Заводской номер: 200224860 Количество на модель:
200224860
44

Номер детали на чертеже:

44

Rubber-below right

Заводской номер: 200240780 Количество на модель:
200240780
45

Номер детали на чертеже:

45

Expurgatorial cap

Заводской номер: 270022070 Количество на модель:
270022070
46

Номер детали на чертеже:

46

Cylindrical sieve

Заводской номер: 270027180 Количество на модель:
270027180
