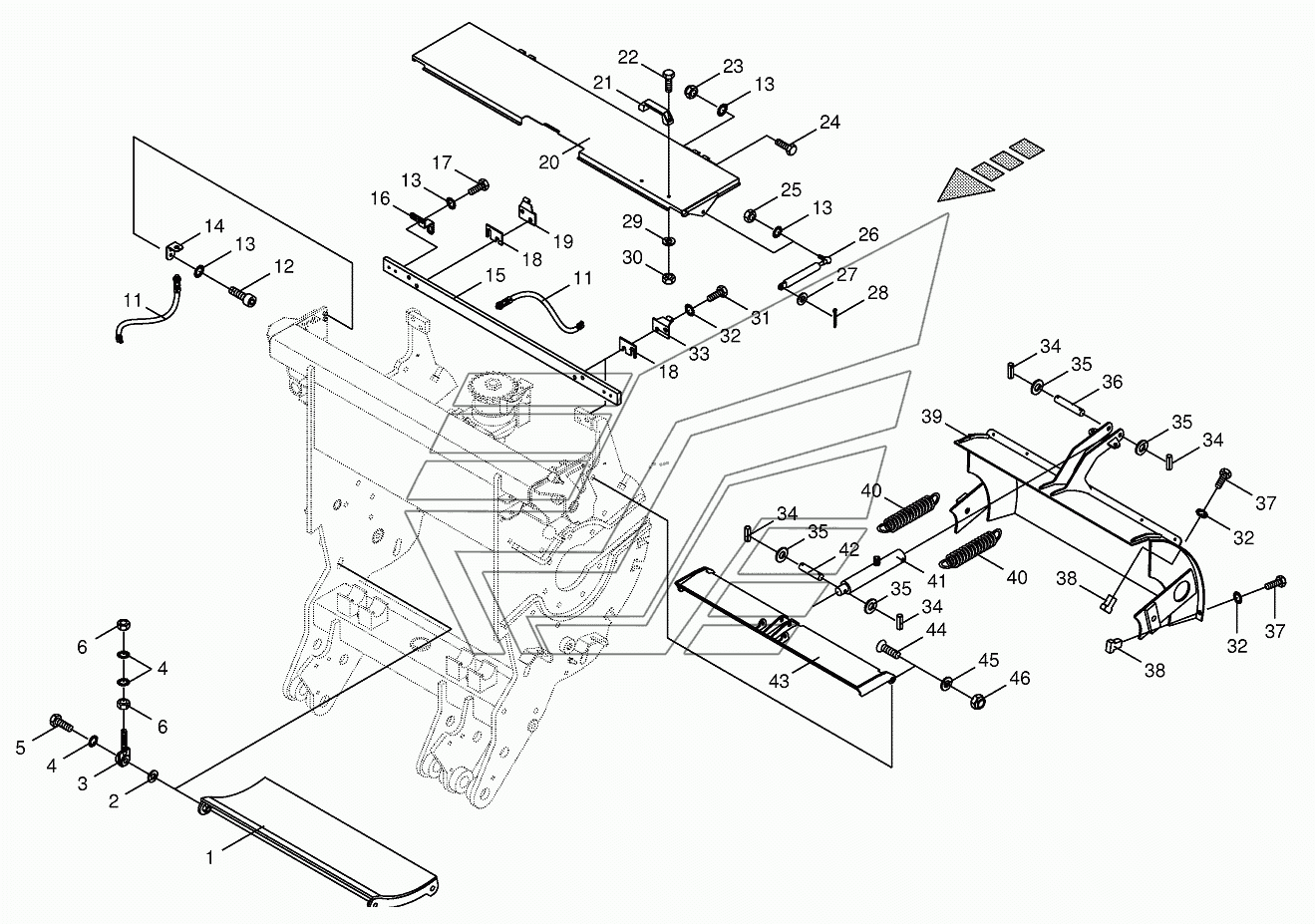

Chopping drum support-mounting parts BIG-X-800. Каталог 2016г.

Chopping drum support BIG-X-800 Husk BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009214170 Количество на модель:
009214170
1

Номер детали на чертеже:

1

Drum base

Заводской номер: 200203990 Количество на модель:
200203990
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009106450 Количество на модель:
009106450
3

Номер детали на чертеже:

3

Tensioning element

Заводской номер: 002153410 Количество на модель:
002153410
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009011371 Количество на модель:
009011371
6

Номер детали на чертеже:

6

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
11

Номер детали на чертеже:

11

Namursensor

Заводской номер: 003024091 Количество на модель:
003024091
12

Номер детали на чертеже:

12

Allen screw

Заводской номер: 009030731 Количество на модель:
009030731
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
14

Номер детали на чертеже:

14

Sensor support

Заводской номер: 200216870 Количество на модель:
200216870
15

Номер детали на чертеже:

15

Guide

Заводской номер: 002154110 Количество на модель:
002154110
16

Номер детали на чертеже:

16

Sensor support

Заводской номер: 002154120 Количество на модель:
002154120
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
18

Номер детали на чертеже:

18

Enclosure

Заводской номер: 200203860 Количество на модель:
200203860
19

Номер детали на чертеже:

19

Flap support-right

Заводской номер: 002154160 Количество на модель:
002154160
20

Номер детали на чертеже:

20

Flap

Заводской номер: 002154590 Количество на модель:
002154590
21

Номер детали на чертеже:

21

Hand grip

Заводской номер: 009249150 Количество на модель:
009249150
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006080 Количество на модель:
009006080
23

Номер детали на чертеже:

23

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
25

Номер детали на чертеже:

25

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
26

Номер детали на чертеже:

26

Gas spring

Заводской номер: 009386960 Количество на модель:
009386960
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009104130 Количество на модель:
009104130
28

Номер детали на чертеже:

28

Cotter pin

Заводской номер: 009120461 Количество на модель:
009120461
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009104111 Количество на модель:
009104111
30

Номер детали на чертеже:

30

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
33

Номер детали на чертеже:

33

Flap support-left

Заводской номер: 002154130 Количество на модель:
002154130
34

Номер детали на чертеже:

34

Roll pin

Заводской номер: 009125622 Количество на модель:
009125622
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009105061 Количество на модель:
009105061
36

Номер детали на чертеже:

36

Pin

Заводской номер: 002154550 Количество на модель:
002154550
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 009014540 Количество на модель:
009014540
38

Номер детали на чертеже:

38

Threaded piece

Заводской номер: 002153540 Количество на модель:
002153540
39

Номер детали на чертеже:

39

Cover

Заводской номер: 002153460 Количество на модель:
002153460
40

Номер детали на чертеже:

40

Tension spring

Заводской номер: 200213050 Количество на модель:
200213050
41

Номер детали на чертеже:

41

Hydraulic cylinder

Заводской номер: 009185410 Количество на модель:
009185410
42

Номер детали на чертеже:

42

Pin

Заводской номер: 002154540 Количество на модель:
002154540
43

Номер детали на чертеже:

43

Cover

Заводской номер: 002154480 Количество на модель:
002154480
44

Номер детали на чертеже:

44

Countersunkscrew

Заводской номер: 900001110 Количество на модель:
900001110
45

Номер детали на чертеже:

45

Washer

Заводской номер: 009103030 Количество на модель:
009103030
46

Номер детали на чертеже:

46

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
