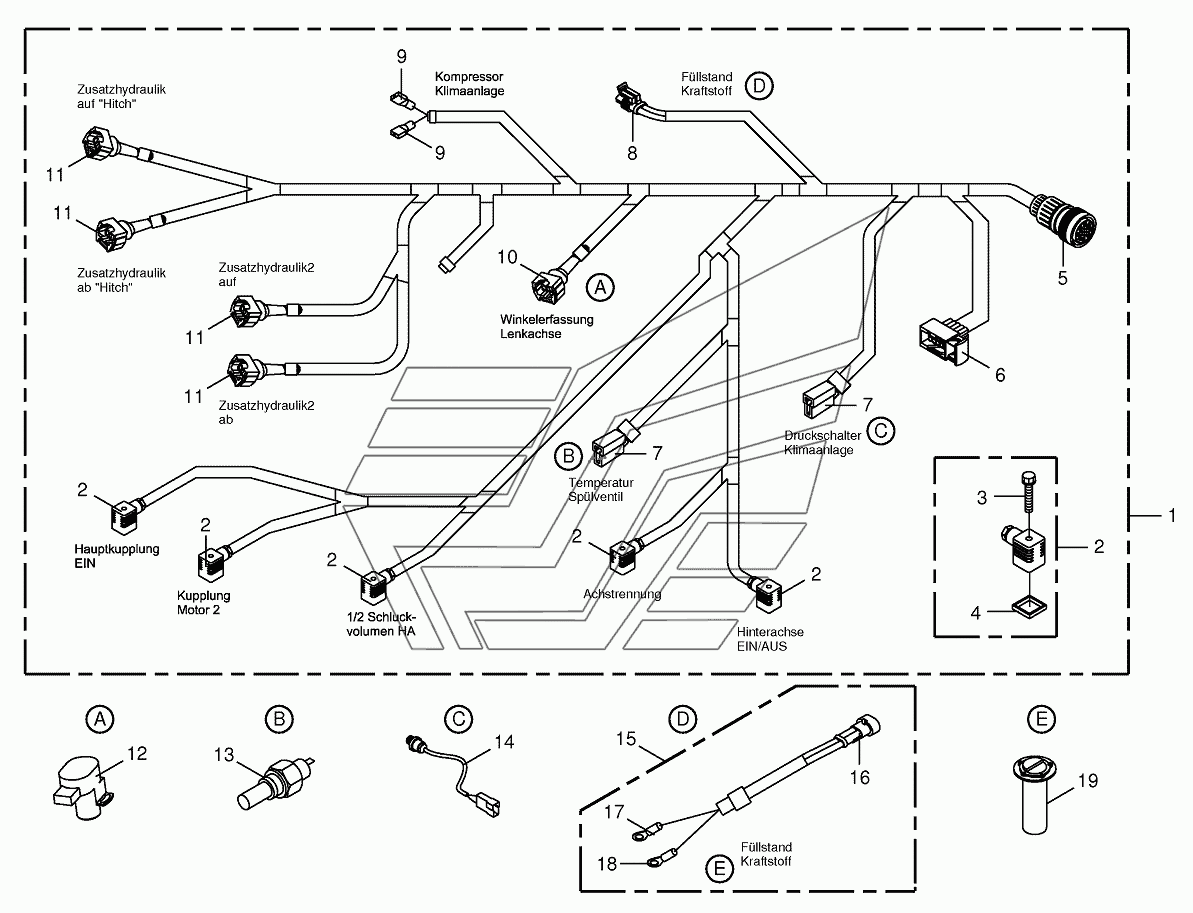

Wiring Harness-rear/drive valve BIG-X-800. Каталог 2016г.

Wiring Harness-engine BIG-X-800 Wiring harness-auxiliary hydraulics BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness-rear / drive valve

Заводской номер: 200801331 Количество на модель:
200801331
2

Номер детали на чертеже:

2

Valve plug-black , low mounting form

Заводской номер: 003034120 Количество на модель:
003034120
3

Номер детали на чертеже:

3

Screw with straight-line curls

Заводской номер: 003021820 Количество на модель:
003021820
4

Номер детали на чертеже:

4

Gasket

Заводской номер: 003011860 Количество на модель:
003011860
5

Номер детали на чертеже:

5

Plug-31-pole

Заводской номер: 003024310 Количество на модель:
003024310
6

Номер детали на чертеже:

6

Bushing housing-10-pole

Заводской номер: 003030730 Количество на модель:
003030730
7

Номер детали на чертеже:

7

Plug-2-pole

Заводской номер: 003050590 Количество на модель:
003050590
8

Номер детали на чертеже:

8

Plug-2-pole

Заводской номер: 003023510 Количество на модель:
003023510
9

Номер детали на чертеже:

9

Flat sleeve-red

Заводской номер: 003026880 Количество на модель:
003026880
10

Номер детали на чертеже:

10

Jet-plug-3-pole

Заводской номер: 003031150 Количество на модель:
003031150
11

Номер детали на чертеже:

11

Jet-plug-2-pole

Заводской номер: 003031140 Количество на модель:
003031140
12

Номер детали на чертеже:

12

Sensor-2-pole

Заводской номер: 200804350 Количество на модель:
200804350
13

Номер детали на чертеже:

13

Temperature switch

Заводской номер: 003034500 Количество на модель:
003034500
14

Номер детали на чертеже:

14

Pressure switch

Заводской номер: 009401091 Количество на модель:
009401091
15

Номер детали на чертеже:

15

Wiring harness

Заводской номер: 200801350 Количество на модель:
200801350
16

Номер детали на чертеже:

16

Coupling socket-2-pole

Заводской номер: 003023560 Количество на модель:
003023560
17

Номер детали на чертеже:

17

Cable terminal-red

Заводской номер: 003037540 Количество на модель:
003037540
18

Номер детали на чертеже:

18

Cable terminal-red

Заводской номер: 003018270 Количество на модель:
003018270
19

Номер детали на чертеже:

19

Sender plunging tube

Заводской номер: 002280071 Количество на модель:
002280071
