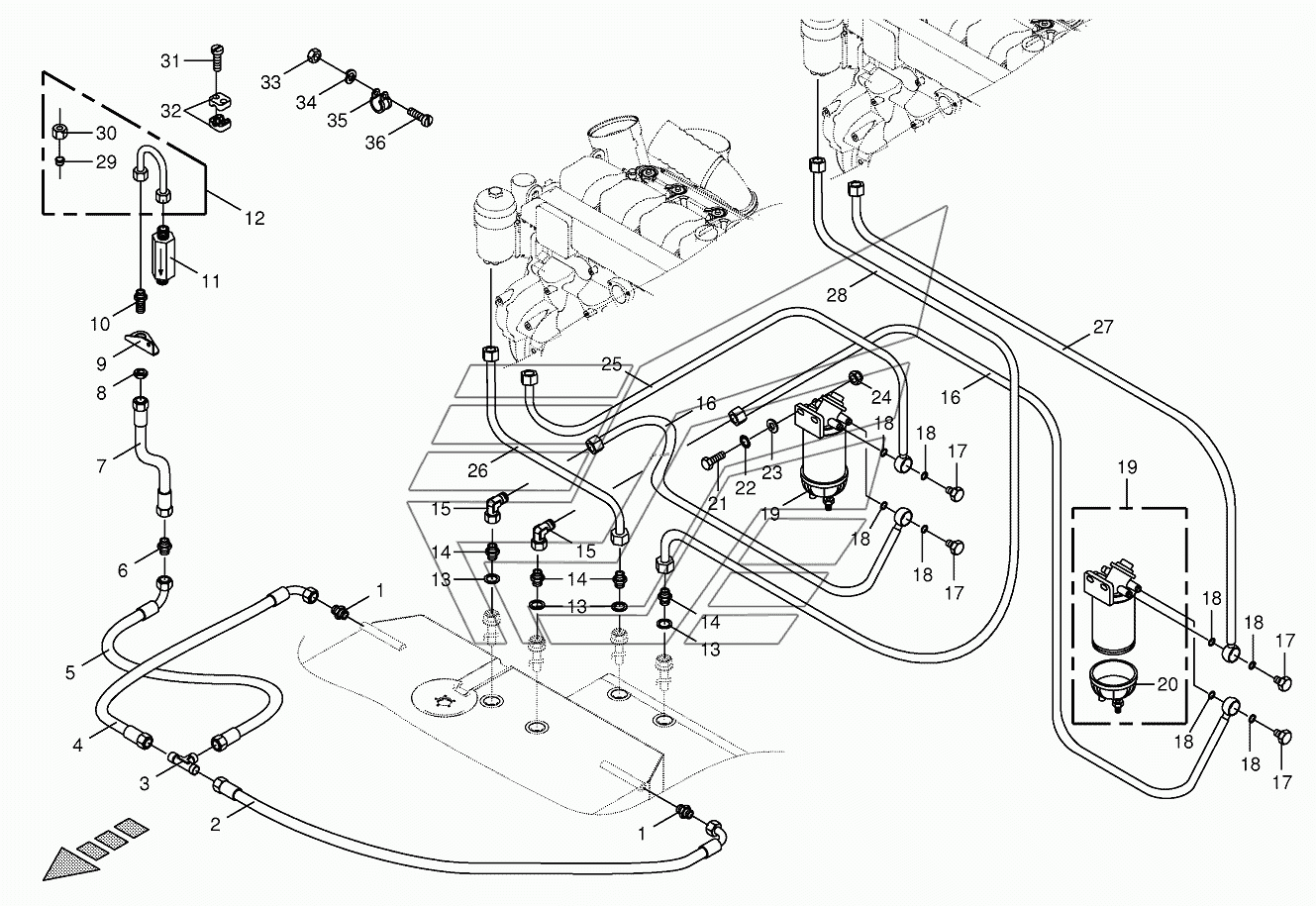

Diesel fuel pipe BIG-X-800. Каталог 2016г.

Diesel fuel tank BIG-X-800 Auxiliary tank 701805-745500 BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Replacement filter

Заводской номер: 009405450 Количество на модель:
009405450
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009197620 Количество на модель:
009197620
2

Номер детали на чертеже:

2

High pressure hose line

Заводской номер: 270011580 Количество на модель:
270011580
3

Номер детали на чертеже:

3

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
4

Номер детали на чертеже:

4

High pressure hose line

Заводской номер: 270011560 Количество на модель:
270011560
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 270011570 Количество на модель:
270011570
6

Номер детали на чертеже:

6

Connector

Заводской номер: 009211700 Количество на модель:
009211700
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 270011590 Количество на модель:
270011590
8

Номер детали на чертеже:

8

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
9

Номер детали на чертеже:

9

Angle

Заводской номер: 200225520 Количество на модель:
200225520
10

Номер детали на чертеже:

10

Straight 2-way connector

Заводской номер: 009212510 Количество на модель:
009212510
11

Номер детали на чертеже:

11

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191251 Количество на модель:
002191251
13

Номер детали на чертеже:

13

Gasket ring

Заводской номер: 009377420 Количество на модель:
009377420
14

Номер детали на чертеже:

14

Lug

Заводской номер: 009197160 Количество на модель:
009197160
15

Номер детали на чертеже:

15

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
16

Номер детали на чертеже:

16

Diesel hose

Заводской номер: 200225471 Количество на модель:
200225471
17

Номер детали на чертеже:

17

Hollow screw

Заводской номер: 009197170 Количество на модель:
009197170
18

Номер детали на чертеже:

18

Gasket ring

Заводской номер: 009377220 Количество на модель:
009377220
19

Номер детали на чертеже:

19

Water separator

Заводской номер: 009405440 Количество на модель:
009405440
20

Номер детали на чертеже:

20

Inspection glass

Заводской номер: 009401270 Количество на модель:
009401270
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009105061 Количество на модель:
009105061
24

Номер детали на чертеже:

24

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
25

Номер детали на чертеже:

25

Diesel hose

Заводской номер: 200225481 Количество на модель:
200225481
26

Номер детали на чертеже:

26

Fuel pipe

Заводской номер: 200225500 Количество на модель:
200225500
27

Номер детали на чертеже:

27

Fuel pipe

Заводской номер: 200225490 Количество на модель:
200225490
28

Номер детали на чертеже:

28

Fuel pipe

Заводской номер: 200225510 Количество на модель:
200225510
29

Номер детали на чертеже:

29

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
30

Номер детали на чертеже:

30

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
31

Номер детали на чертеже:

31

Allen screw

Заводской номер: 009034811 Количество на модель:
009034811
32

Номер детали на чертеже:

32

Tube clamp-2 halves

Заводской номер: 009251480 Количество на модель:
009251480
32

Номер детали на чертеже:

32

Tube clamp-2 halves

Заводской номер: 009251031 Количество на модель:
009251031
33

Номер детали на чертеже:

33

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
34

Номер детали на чертеже:

34

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
35

Номер детали на чертеже:

35

Tube clip w. rubber

Заводской номер: 009240100 Количество на модель:
009240100
36

Номер детали на чертеже:

36

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
