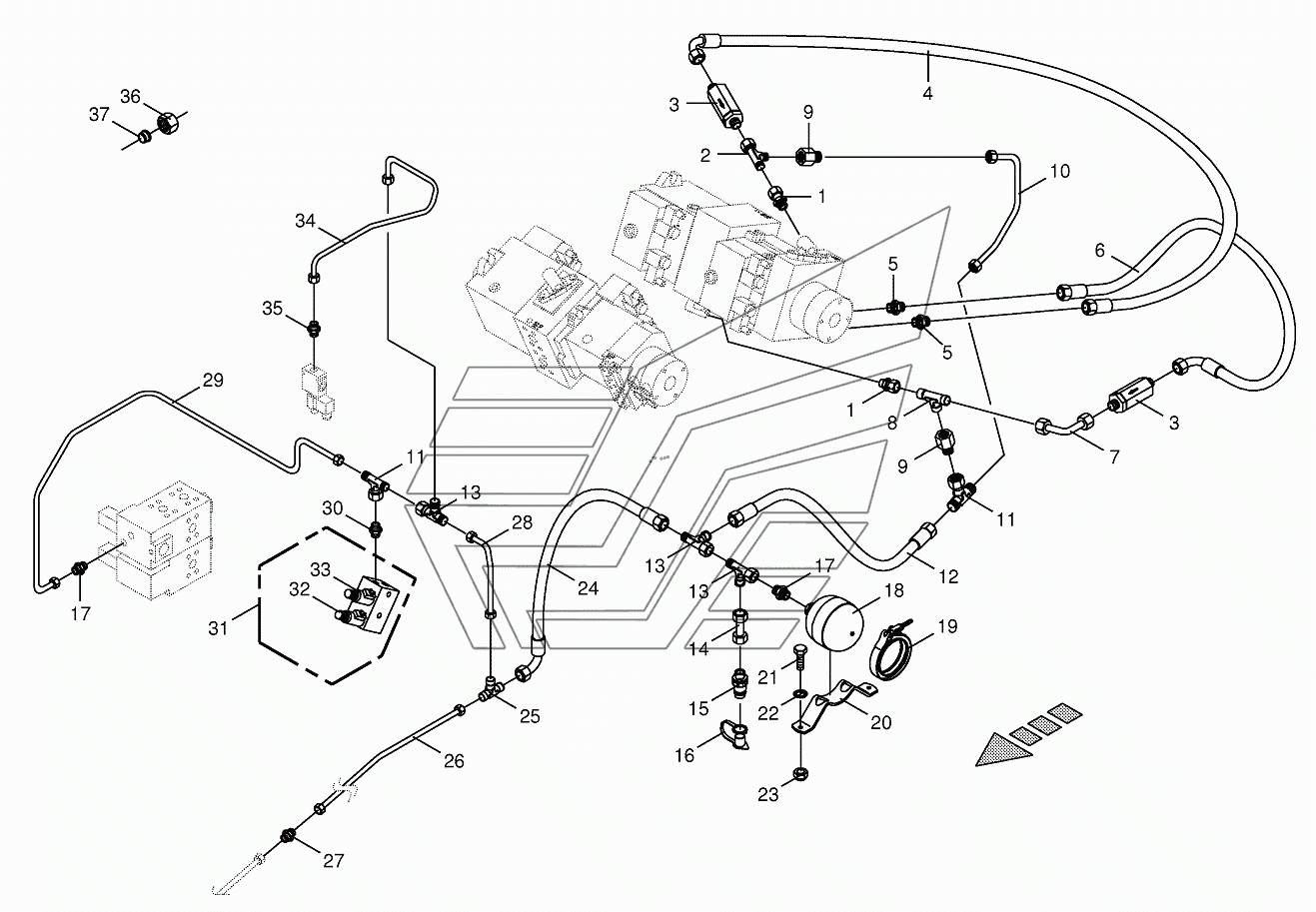

Charge pressure lines-back BIG-X-800. Каталог 2016г.

Charge pressure lines-front BIG-X-800 Hydraulics-front attachment/feed rollers BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009193640 Количество на модель:
009193640
2

Номер детали на чертеже:

2

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
3

Номер детали на чертеже:

3

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
4

Номер детали на чертеже:

4

High pressure hose line

Заводской номер: 270003310 Количество на модель:
270003310
5

Номер детали на чертеже:

5

Male connector

Заводской номер: 009197620 Количество на модель:
009197620
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 009201150 Количество на модель:
009201150
7

Номер детали на чертеже:

7

Elbow

Заводской номер: 270003750 Количество на модель:
270003750
8

Номер детали на чертеже:

8

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
9

Номер детали на чертеже:

9

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
10

Номер детали на чертеже:

10

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212720 Количество на модель:
200212720
11

Номер детали на чертеже:

11

T-connector

Заводской номер: 009210771 Количество на модель:
009210771
12

Номер детали на чертеже:

12

High pressure hose line

Заводской номер: 009210121 Количество на модель:
009210121
13

Номер детали на чертеже:

13

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
14

Номер детали на чертеже:

14

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
15

Номер детали на чертеже:

15

Connector plug

Заводской номер: 009211450 Количество на модель:
009211450
16

Номер детали на чертеже:

16

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
17

Номер детали на чертеже:

17

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
18

Номер детали на чертеже:

18

Pressure accumulator

Заводской номер: 009196070 Количество на модель:
009196070
19

Номер детали на чертеже:

19

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:
009240300
20

Номер детали на чертеже:

20

Accumulator support

Заводской номер: 002312090 Количество на модель:
002312090
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
23

Номер детали на чертеже:

23

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
24

Номер детали на чертеже:

24

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
25

Номер детали на чертеже:

25

T connector

Заводской номер: 009210711 Количество на модель:
009210711
26

Номер детали на чертеже:

26

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212660 Количество на модель:
200212660
27

Номер детали на чертеже:

27

Connector

Заводской номер: 009210541 Количество на модель:
009210541
28

Номер детали на чертеже:

28

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212670 Количество на модель:
200212670
29

Номер детали на чертеже:

29

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212690 Количество на модель:
200212690
30

Номер детали на чертеже:

30

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
31

Номер детали на чертеже:

31

Valve block

Заводской номер: 009191261 Количество на модель:
009191261
32

Номер детали на чертеже:

32

Pressure regulator-cpl.

Заводской номер: 009191411 Количество на модель:
009191411
33

Номер детали на чертеже:

33

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200220930 Количество на модель:
200220930
35

Номер детали на чертеже:

35

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
36

Номер детали на чертеже:

36

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
37

Номер детали на чертеже:

37

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
