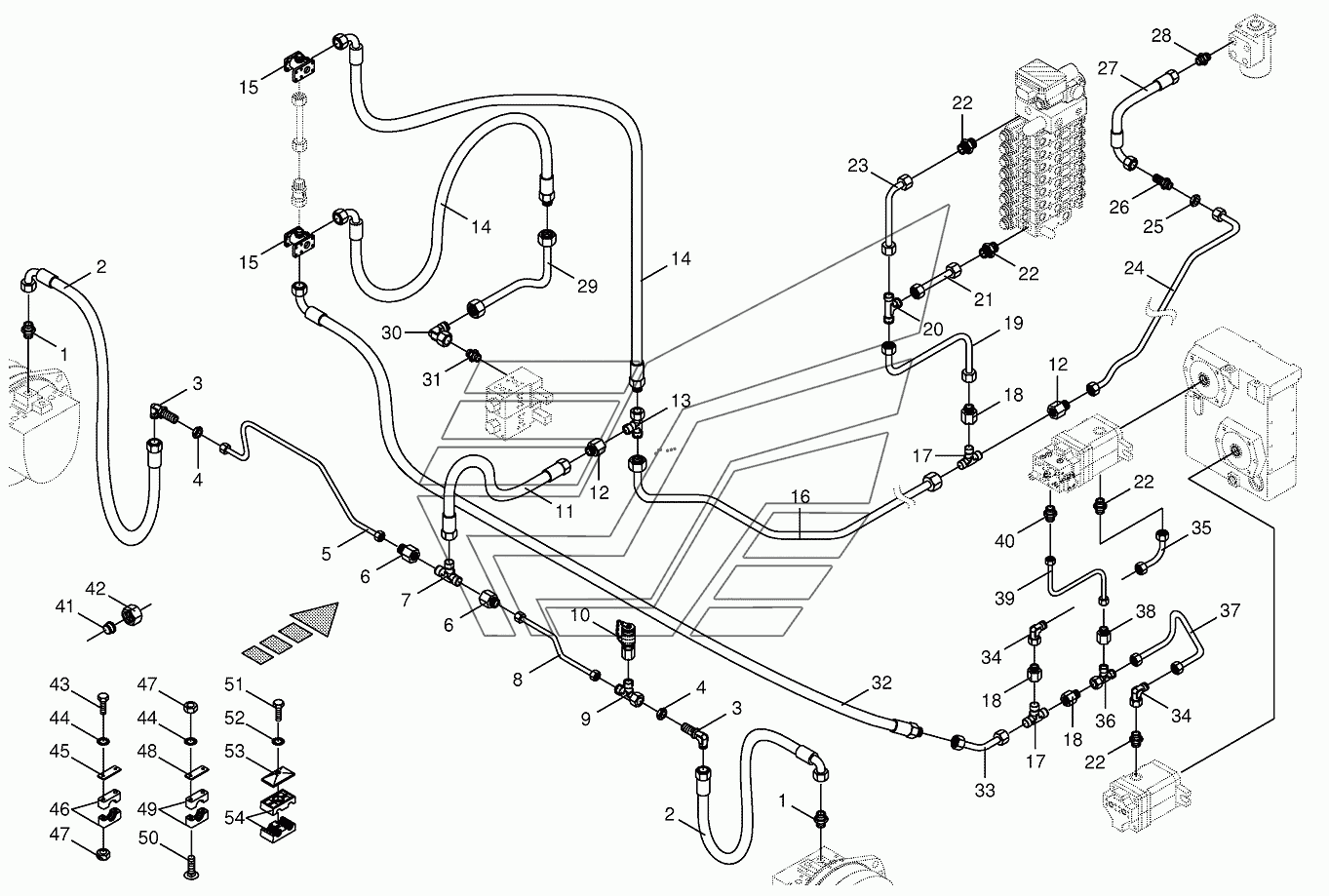

Oil leckage pipes/return lines-Part II BIG-X-800. Каталог 2016г.

Oil leckage pipes/return lines-Part I BIG-X-800 Hydraulics-speed range shifting BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009197851 Количество на модель:
009197851
2

Номер детали на чертеже:

2

High pressure hose line

Заводской номер: 009200930 Количество на модель:
009200930
3

Номер детали на чертеже:

3

Connector

Заводской номер: 009210891 Количество на модель:
009210891
4

Номер детали на чертеже:

4

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
5

Номер детали на чертеже:

5

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212110 Количество на модель:
200212110
6

Номер детали на чертеже:

6

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
7

Номер детали на чертеже:

7

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
8

Номер детали на чертеже:

8

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212100 Количество на модель:
200212100
9

Номер детали на чертеже:

9

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
10

Номер детали на чертеже:

10

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
11

Номер детали на чертеже:

11

High pressure hose line

Заводской номер: 270010920 Количество на модель:
270010920
12

Номер детали на чертеже:

12

Reducer fitting

Заводской номер: 009190100 Количество на модель:
009190100
13

Номер детали на чертеже:

13

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 009200630 Количество на модель:
009200630
15

Номер детали на чертеже:

15

Collector-radiator

Заводской номер: 002147600 Количество на модель:
002147600
16

Номер детали на чертеже:

16

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212050 Количество на модель:
200212050
17

Номер детали на чертеже:

17

T-connector

Заводской номер: 009199080 Количество на модель:
009199080
18

Номер детали на чертеже:

18

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
19

Номер детали на чертеже:

19

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217460 Количество на модель:
200217460
20

Номер детали на чертеже:

20

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
21

Номер детали на чертеже:

21

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217450 Количество на модель:
200217450
22

Номер детали на чертеже:

22

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
23

Номер детали на чертеже:

23

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217430 Количество на модель:
200217430
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205610 Количество на модель:
200205610
25

Номер детали на чертеже:

25

Hex nut-low form

Заводской номер: 009210741 Количество на модель:
009210741
26

Номер детали на чертеже:

26

Straight 2-way connector

Заводской номер: 009212500 Количество на модель:
009212500
27

Номер детали на чертеже:

27

High pressure hose line

Заводской номер: 009210352 Количество на модель:
009210352
28

Номер детали на чертеже:

28

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
29

Номер детали на чертеже:

29

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212120 Количество на модель:
200212120
30

Номер детали на чертеже:

30

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
31

Номер детали на чертеже:

31

Male connector

Заводской номер: 009199100 Количество на модель:
009199100
32

Номер детали на чертеже:

32

High pressure hose line

Заводской номер: 009201170 Количество на модель:
009201170
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205820 Количество на модель:
200205820
34

Номер детали на чертеже:

34

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
35

Номер детали на чертеже:

35

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205810 Количество на модель:
200205810
36

Номер детали на чертеже:

36

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
37

Номер детали на чертеже:

37

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205790 Количество на модель:
200205790
38

Номер детали на чертеже:

38

Reducer fitting

Заводской номер: 009199600 Количество на модель:
009199600
39

Номер детали на чертеже:

39

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205800 Количество на модель:
200205800
40

Номер детали на чертеже:

40

Male connector

Заводской номер: 009199640 Количество на модель:
009199640
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009199610 Количество на модель:
009199610
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009197490 Количество на модель:
009197490
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 009199620 Количество на модель:
009199620
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009014391 Количество на модель:
009014391
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009014470 Количество на модель:
009014470
44

Номер детали на чертеже:

44

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
45

Номер детали на чертеже:

45

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
46

Номер детали на чертеже:

46

Tube clamp-2 halves

Заводской номер: 009251501 Количество на модель:
009251501
47

Номер детали на чертеже:

47

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
48

Номер детали на чертеже:

48

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
50

Номер детали на чертеже:

50

Coach bolt

Заводской номер: 009047612 Количество на модель:
009047612
51

Номер детали на чертеже:

51

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
52

Номер детали на чертеже:

52

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
53

Номер детали на чертеже:

53

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
54

Номер детали на чертеже:

54

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
