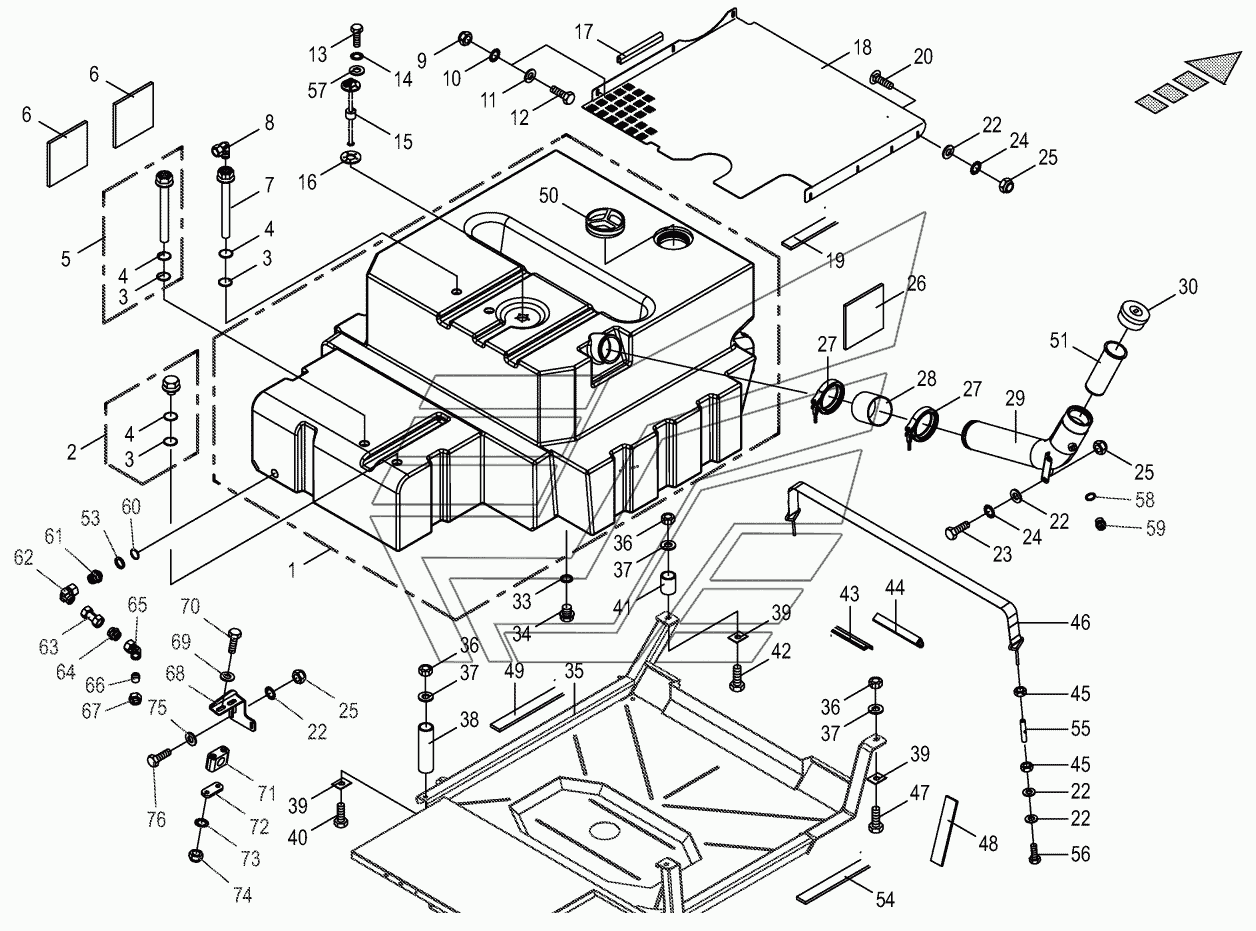

Diesel fuel tank BIG-X-600. Каталог 2016г.

Diesel fuel tank BIG-X-600 Diesel fuel pipe-Part I BIG-X-600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Diesel tank

Заводской номер: 270045570 Количество на модель:
270045570
2

Номер детали на чертеже:

2

Screw plug

Заводской номер: 002158020 Количество на модель:
002158020
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 009375250 Количество на модель:
009375250
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 009376340 Количество на модель:
009376340
4

Номер детали на чертеже:

4

O-ring 26 х 4,5

Заводской номер: 900024710 Количество на модель:
900024710
5

Номер детали на чертеже:

5

Return port

Заводской номер: 002169571 Количество на модель:
002169571
6

Номер детали на чертеже:

6

Rubber plate

Заводской номер: 202262700 Количество на модель:
202262700
6

Номер детали на чертеже:

6

Rubber plate

Заводской номер: 202262710 Количество на модель:
202262710
6

Номер детали на чертеже:

6

Rubber sheet

Заводской номер: 202262720 Количество на модель:
202262720
7

Номер детали на чертеже:

7

Flow connexion

Заводской номер: 002169612 Количество на модель:
002169612
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009106090 Количество на модель:
009106090
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
13

Номер детали на чертеже:

13

Hex bolt

Заводской номер: 900025110 Количество на модель:
900025110
14

Номер детали на чертеже:

14

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
15

Номер детали на чертеже:

15

Filling level sensor

Заводской номер: 200828540 Количество на модель:
200828540
16

Номер детали на чертеже:

16

Seal ring level sens diesel tank

Заводской номер: 270131950 Количество на модель:
270131950
17

Номер детали на чертеже:

17

Edge protection-Id.-no.= 1m

Заводской номер: 009251110 Количество на модель:
009251110
18

Номер детали на чертеже:

18

Tank cover

Заводской номер: 200214790 Количество на модель:
200214790
19

Номер детали на чертеже:

19

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
20

Номер детали на чертеже:

20

Coach bolt

Заводской номер: 009047322 Количество на модель:
009047322
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009104130 Количество на модель:
009104130
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
26

Номер детали на чертеже:

26

Rubber plate

Заводской номер: 002150300 Количество на модель:
002150300
27

Номер детали на чертеже:

27

Joint bolt-hose clamp

Заводской номер: 009240400 Количество на модель:
009240400
28

Номер детали на чертеже:

28

Tank lug collar

Заводской номер: 200236470 Количество на модель:
200236470
29

Номер детали на чертеже:

29

Filler neck

Заводской номер: 002169761 Количество на модель:
002169761
30

Номер детали на чертеже:

30

Oil tank filler cap

Заводской номер: 009401230 Количество на модель:
009401230
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 009376370 Количество на модель:
009376370
34

Номер детали на чертеже:

34

Drain bolt

Заводской номер: 002158050 Количество на модель:
002158050
35

Номер детали на чертеже:

35

Plastic tank holder

Заводской номер: 200254793 Количество на модель:
200254793
36

Номер детали на чертеже:

36

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
37

Номер детали на чертеже:

37

Washer

Заводской номер: 009103620 Количество на модель:
009103620
38

Номер детали на чертеже:

38

Spacer tube

Заводской номер: 002169661 Количество на модель:
002169661
39

Номер детали на чертеже:

39

Pressure plate

Заводской номер: 002253441 Количество на модель:
002253441
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 009002220 Количество на модель:
009002220
41

Номер детали на чертеже:

41

Spacer tube

Заводской номер: 002169651 Количество на модель:
002169651
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009014920 Количество на модель:
009014920
43

Номер детали на чертеже:

43

Rubber profile-Id.-no.= 1m

Заводской номер: 002233911 Количество на модель:
002233911
44

Номер детали на чертеже:

44

Rubber profile-Id.-no.= 1m

Заводской номер: 009386941 Количество на модель:
009386941
45

Номер детали на чертеже:

45

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
46

Номер детали на чертеже:

46

Fabric tape

Заводской номер: 200273470 Количество на модель:
200273470
47

Номер детали на чертеже:

47

Hex head bolt

Заводской номер: 009011321 Количество на модель:
009011321
48

Номер детали на чертеже:

48

Rubber plate

Заводской номер: 002274632 Количество на модель:
002274632
49

Номер детали на чертеже:

49

Rubber plate-below

Заводской номер: 002274612 Количество на модель:
002274612
50

Номер детали на чертеже:

50

Expurgatorial cap

Заводской номер: 270022070 Количество на модель:
270022070
51

Номер детали на чертеже:

51

Sieve

Заводской номер: 002169900 Количество на модель:
002169900
53

Номер детали на чертеже:

53

Rubber seal

Заводской номер: 270065090 Количество на модель:
270065090
54

Номер детали на чертеже:

54

Rubber plate -below

Заводской номер: 200267340 Количество на модель:
200267340
55

Номер детали на чертеже:

55

Threaded jacket

Заводской номер: 200273460 Количество на модель:
200273460
56

Номер детали на чертеже:

56

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
57

Номер детали на чертеже:

57

Washer

Заводской номер: 009105001 Количество на модель:
009105001
58

Номер детали на чертеже:

58

Gasket ring

Заводской номер: 009377270 Количество на модель:
009377270
59

Номер детали на чертеже:

59

Screw plug

Заводской номер: 009060101 Количество на модель:
009060101
60

Номер детали на чертеже:

60

O-ring

Заводской номер: 009538840 Количество на модель:
009538840
61

Номер детали на чертеже:

61

Connection

Заводской номер: 200202230 Количество на модель:
200202230
62

Номер детали на чертеже:

62

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
63

Номер детали на чертеже:

63

Hyd. line

Заводской номер: 202270480 Количество на модель:
202270480
64

Номер детали на чертеже:

64

Connector

Заводской номер: 009199210 Количество на модель:
009199210
65

Номер детали на чертеже:

65

Angle bracket w dir. setting

Заводской номер: 900026850 Количество на модель:
900026850
66

Номер детали на чертеже:

66

Locking cone w. O-ring

Заводской номер: 009193010 Количество на модель:
009193010
67

Номер детали на чертеже:

67

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
68

Номер детали на чертеже:

68

Support

Заводской номер: 202270440 Количество на модель:
202270440
69

Номер детали на чертеже:

69

Washer

Заводской номер: 009104140 Количество на модель:
009104140
70

Номер детали на чертеже:

70

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
71

Номер детали на чертеже:

71

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
72

Номер детали на чертеже:

72

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
73

Номер детали на чертеже:

73

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
74

Номер детали на чертеже:

74

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
75

Номер детали на чертеже:

75

Washer

Заводской номер: 009106030 Количество на модель:
009106030
