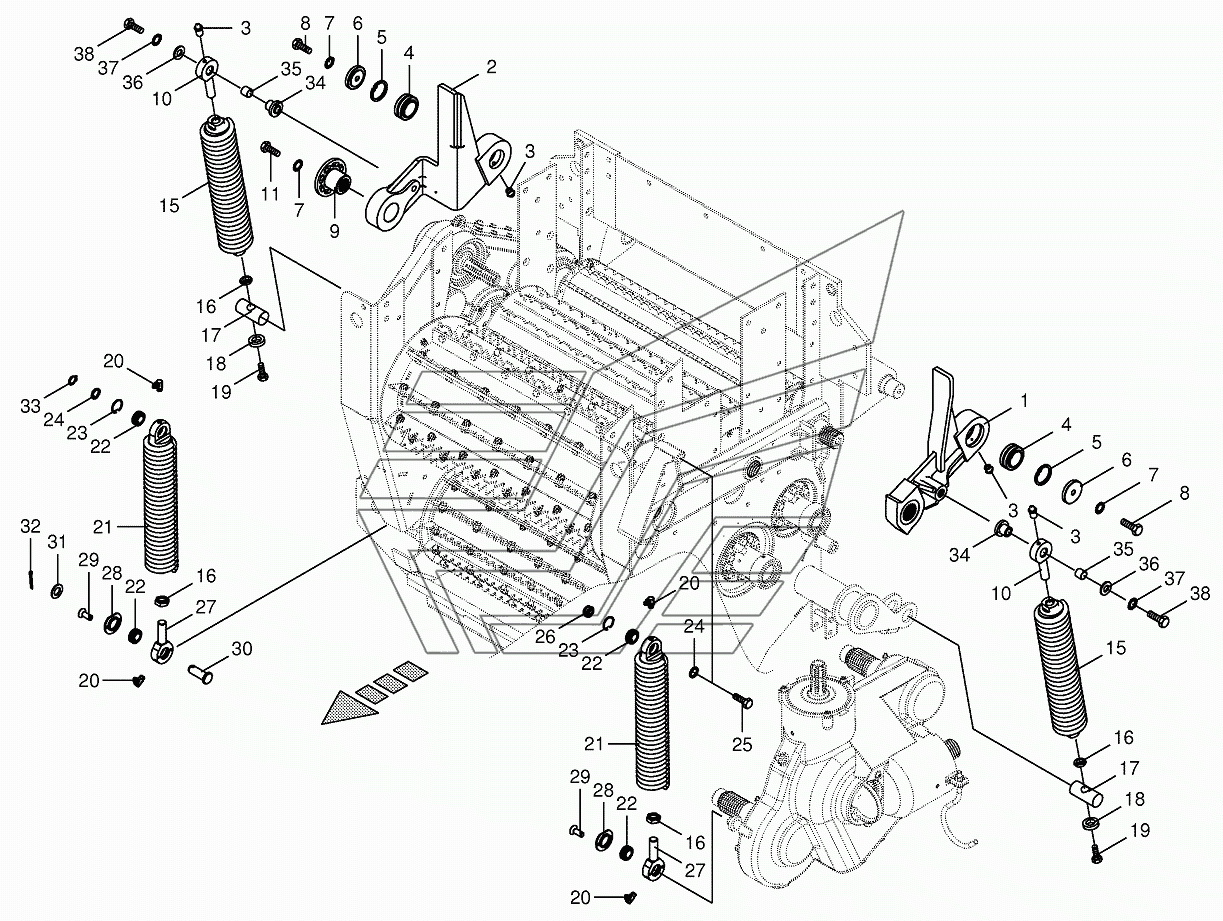

Oscillating levers/Tension spring BIG-X-700-1. Каталог 2013г.

Top roller gearbox BIG-X-700-1 Pivoting frame BIG-X-700-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rocker-left

Заводской номер: 200292910 Количество на модель:
200292910
2

Номер детали на чертеже:

2

Rocker-right

Заводской номер: 200292951 Количество на модель:
200292951
3

Номер детали на чертеже:

3

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
4

Номер детали на чертеже:

4

Radial bearing

Заводской номер: 009347780 Количество на модель:
009347780
5

Номер детали на чертеже:

5

Circlip

Заводской номер: 009116590 Количество на модель:
009116590
6

Номер детали на чертеже:

6

Washer

Заводской номер: 002213140 Количество на модель:
002213140
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006390 Количество на модель:
009006390
9

Номер детали на чертеже:

9

Profile bushing

Заводской номер: 200264450 Количество на модель:
200264450
10

Номер детали на чертеже:

10

Pivoting element

Заводской номер: 200293770 Количество на модель:
200293770
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
12

Номер детали на чертеже:

12

Pivoting element

Заводской номер: 200264960 Количество на модель:
200264960
15

Номер детали на чертеже:

15

Tension spring

Заводской номер: 200262600 Количество на модель:
200262600
16

Номер детали на чертеже:

16

Hex nut-low form

Заводской номер: 009085251 Количество на модель:
009085251
17

Номер детали на чертеже:

17

Pin

Заводской номер: 200262660 Количество на модель:
200262660
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009103600 Количество на модель:
009103600
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009012111 Количество на модель:
009012111
20

Номер детали на чертеже:

20

Grease niple

Заводской номер: 009191070 Количество на модель:
009191070
21

Номер детали на чертеже:

21

Tension spring

Заводской номер: 200274150 Количество на модель:
200274150
22

Номер детали на чертеже:

22

Radial bearing

Заводской номер: 009347510 Количество на модель:
009347510
23

Номер детали на чертеже:

23

Snap ring

Заводской номер: 900015840 Количество на модель:
900015840
24

Номер детали на чертеже:

24

Supporting disc

Заводской номер: 009107181 Количество на модель:
009107181
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009015120 Количество на модель:
009015120
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087210 Количество на модель:
009087210
27

Номер детали на чертеже:

27

Hinge shaft

Заводской номер: 002166241 Количество на модель:
002166241
28

Номер детали на чертеже:

28

Supporting disc

Заводской номер: 002280053 Количество на модель:
002280053
29

Номер детали на чертеже:

29

Countersunkscrew

Заводской номер: 009040051 Количество на модель:
009040051
30

Номер детали на чертеже:

30

Pin

Заводской номер: 009160270 Количество на модель:
009160270
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009105122 Количество на модель:
009105122
32

Номер детали на чертеже:

32

Cotter pin

Заводской номер: 009120891 Количество на модель:
009120891
33

Номер детали на чертеже:

33

Circlip

Заводской номер: 009115210 Количество на модель:
009115210
34

Номер детали на чертеже:

34

Bushing

Заводской номер: 200285760 Количество на модель:
200285760
35

Номер детали на чертеже:

35

Bearing bush

Заводской номер: 009353340 Количество на модель:
009353340
36

Номер детали на чертеже:

36

Washer

Заводской номер: 009103620 Количество на модель:
009103620
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009014830 Количество на модель:
009014830
