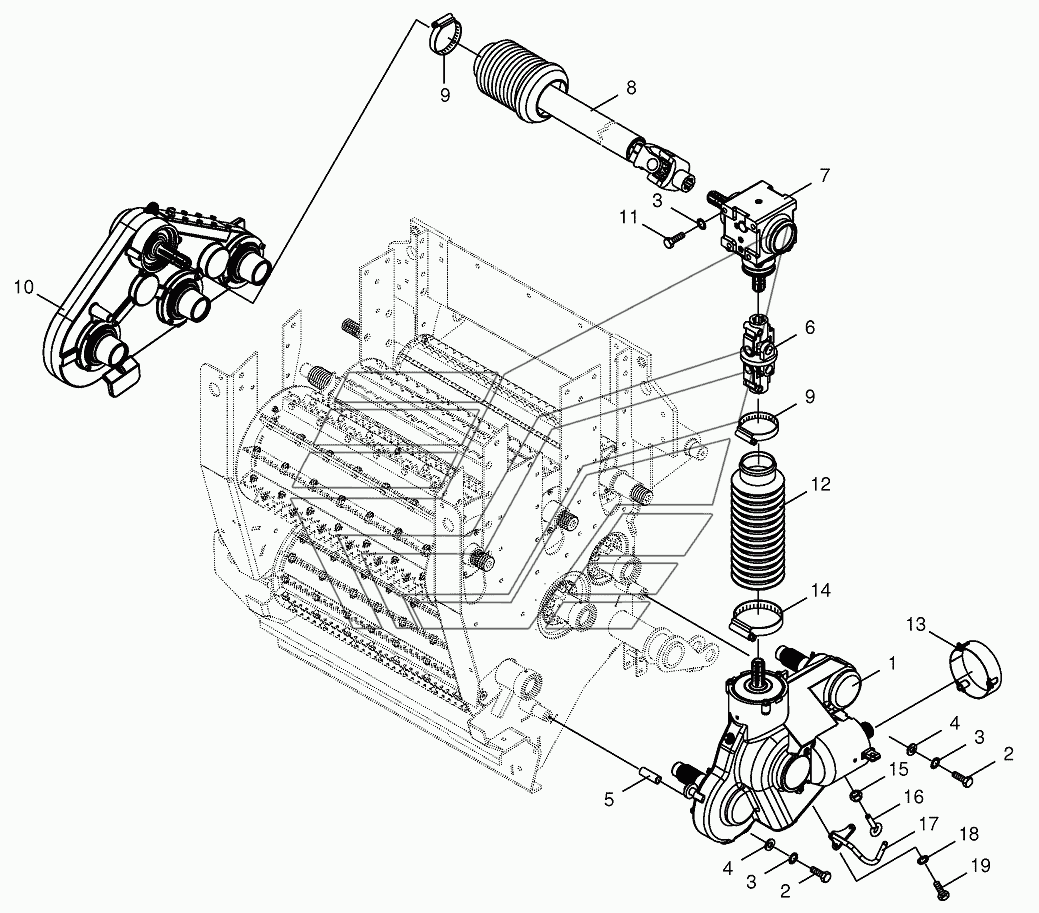

Drive-feed rollers BIG-X-700-1. Каталог 2013г.

Auxiliary gearbox/Drive BIG-X-700-1 Angle gear BIG-X-700-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Roller gear

Заводской номер: 200257852 Количество на модель:
200257852
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009003491 Количество на модель:
009003491
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009103031 Количество на модель:
009103031
5

Номер детали на чертеже:

5

Tube

Заводской номер: 200259880 Количество на модель:
200259880
6

Номер детали на чертеже:

6

Double universal joint

Заводской номер: 009559870 Количество на модель:
009559870
7

Номер детали на чертеже:

7

Angle gear

Заводской номер: 200264901 Количество на модель:
200264901
8

Номер детали на чертеже:

8

Pto drive shaft

Заводской номер: 270070570 Количество на модель:
270070570
9

Номер детали на чертеже:

9

Tube clip

Заводской номер: 009240070 Количество на модель:
009240070
10

Номер детали на чертеже:

10

Roller gear

Заводской номер: 200273811 Количество на модель:
200273811
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009003351 Количество на модель:
009003351
12

Номер детали на чертеже:

12

Bellows

Заводской номер: 270062580 Количество на модель:
270062580
13

Номер детали на чертеже:

13

Retaining ring

Заводской номер: 200275890 Количество на модель:
200275890
14

Номер детали на чертеже:

14

Tube clip

Заводской номер: 009240501 Количество на модель:
009240501
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
16

Номер детали на чертеже:

16

Eyebolt

Заводской номер: 002804002 Количество на модель:
002804002
17

Номер детали на чертеже:

17

Pto drive shaft support

Заводской номер: 200277510 Количество на модель:
200277510
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
