Hydraulics-sieve drive BIG-X-700-1. Каталог 2013г.

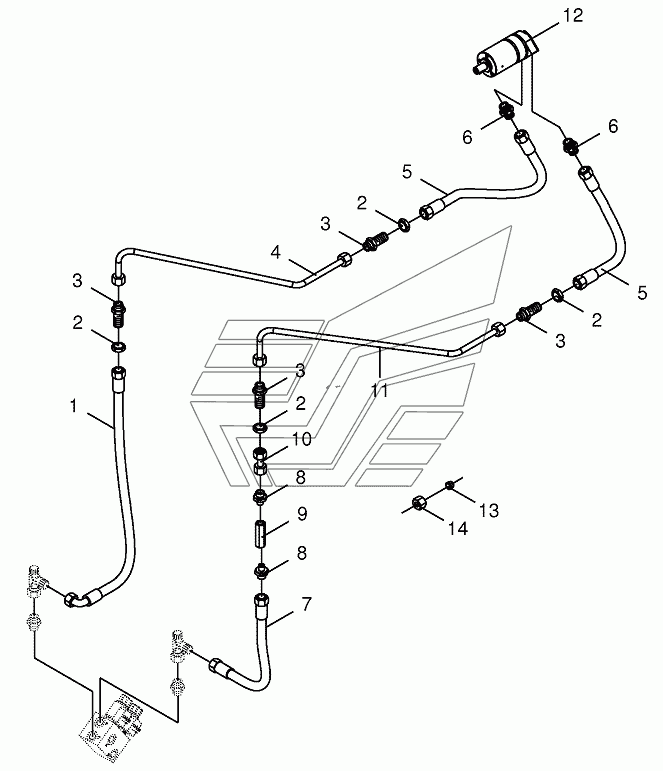

Charge pressure line-part 2 BIG-X-700-1 Hydraulics-sieve drive BIG-X-700-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 270058850 Количество на модель:
270058850
2

Номер детали на чертеже:

2

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
3

Номер детали на чертеже:

3

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
4

Номер детали на чертеже:

4

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200255000 Количество на модель:
200255000
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 009210161 Количество на модель:
009210161
6

Номер детали на чертеже:

6

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 009209890 Количество на модель:
009209890
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 009196300 Количество на модель:
009196300
9

Номер детали на чертеже:

9

Flow control valve

Заводской номер: 270056880 Количество на модель:
270056880
10

Номер детали на чертеже:

10

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
11

Номер детали на чертеже:

11

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200254990 Количество на модель:
200254990
12

Номер детали на чертеже:

12

Hydraulic motor

Заводской номер: 009211950 Количество на модель:
009211950
13

Номер детали на чертеже:

13

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
14

Номер детали на чертеже:

14

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
Charge pressure line-part 2 BIG-X-700-1 Hydraulics-sieve drive BIG-X-700-1
