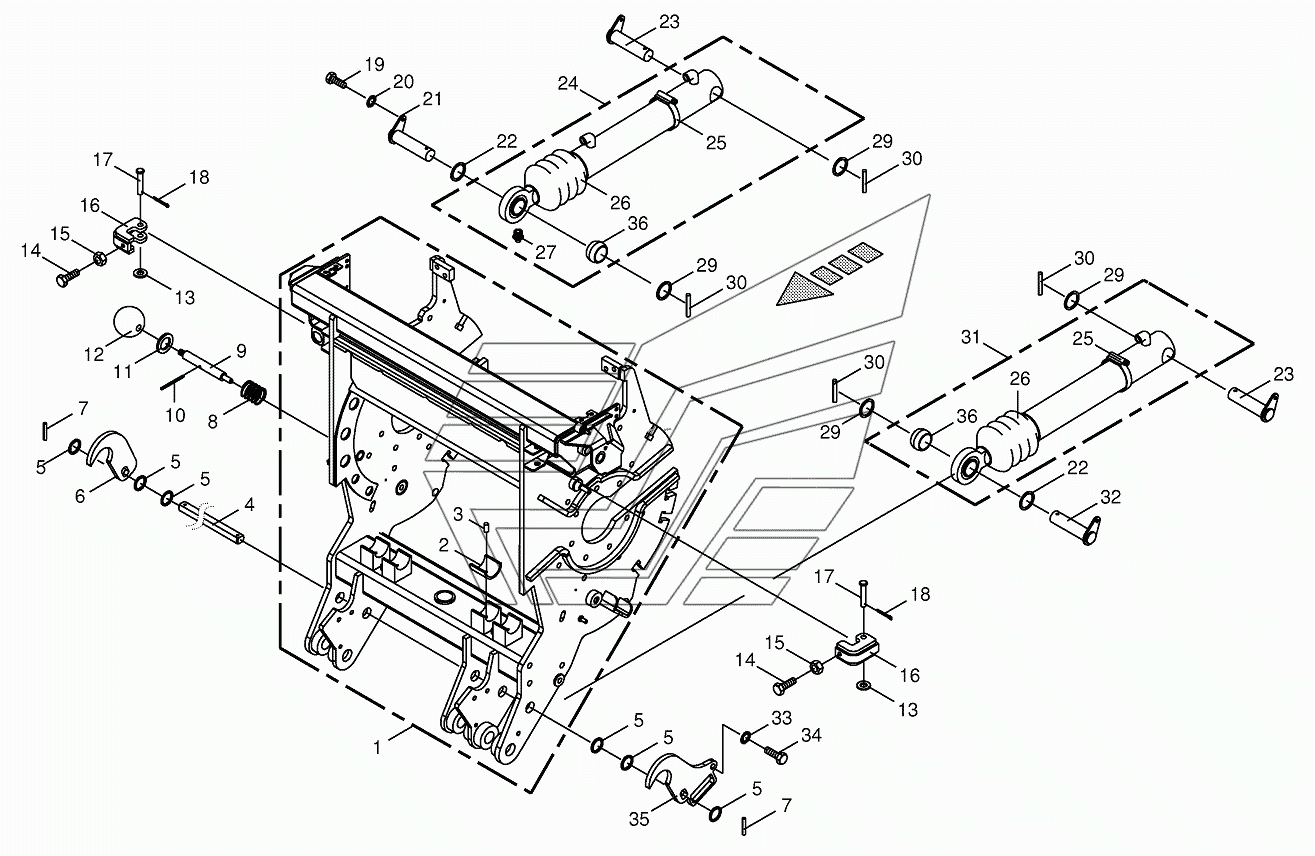

Chopping drum support BIG-X-700. Каталог 2010г.

Chopping aggregate-cpl. BIG-X-700 Chopping drum support BIG-X-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187012 Количество на модель:
009187012
1

Номер детали на чертеже:

1

Base frame -spring-mounted

Заводской номер: 200255770 Количество на модель:
200255770
2

Номер детали на чертеже:

2

Sliding bushing

Заводской номер: 002216411 Количество на модель:
002216411
3

Номер детали на чертеже:

3

Grooved pin

Заводской номер: 009131810 Количество на модель:
009131810
4

Номер детали на чертеже:

4

Shaft

Заводской номер: 002178031 Количество на модель:
002178031
5

Номер детали на чертеже:

5

Supporting disc

Заводской номер: 009107271 Количество на модель:
009107271
6

Номер детали на чертеже:

6

Hook

Заводской номер: 002178024 Количество на модель:
002178024
7

Номер детали на чертеже:

7

Roll pin

Заводской номер: 009126721 Количество на модель:
009126721
8

Номер детали на чертеже:

8

Pressure spring

Заводской номер: 002700400 Количество на модель:
002700400
9

Номер детали на чертеже:

9

Safety pin

Заводской номер: 200203600 Количество на модель:
200203600
10

Номер детали на чертеже:

10

Roll pin

Заводской номер: 009126182 Количество на модель:
009126182
11

Номер детали на чертеже:

11

Washer

Заводской номер: 002280311 Количество на модель:
002280311
12

Номер детали на чертеже:

12

Ball knob

Заводской номер: 009195090 Количество на модель:
009195090
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009103031 Количество на модель:
009103031
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009003451 Количество на модель:
009003451
15

Номер детали на чертеже:

15

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
16

Номер детали на чертеже:

16

Lock

Заводской номер: 002153990 Количество на модель:
002153990
17

Номер детали на чертеже:

17

Pin

Заводской номер: 009160190 Количество на модель:
009160190
18

Номер детали на чертеже:

18

Cotter pin

Заводской номер: 009120671 Количество на модель:
009120671
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
21

Номер детали на чертеже:

21

Pin

Заводской номер: 002171153 Количество на модель:
002171153
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
23

Номер детали на чертеже:

23

Pin

Заводской номер: 002164711 Количество на модель:
002164711
24

Номер детали на чертеже:

24

Hydraulic cylinder

Заводской номер: 009185251 Количество на модель:
009185251
24

Номер детали на чертеже:

24

Sealing set

Заводской номер: 009188070 Количество на модель:
009188070
25

Номер детали на чертеже:

25

Tube clip

Заводской номер: 009240050 Количество на модель:
009240050
25

Номер детали на чертеже:

25

Tube clip

Заводской номер: 009240070 Количество на модель:
009240070
25

Номер детали на чертеже:

25

Tube clip

Заводской номер: 009240040 Количество на модель:
009240040
26

Номер детали на чертеже:

26

Bellows

Заводской номер: 009187980 Количество на модель:
009187980
27

Номер детали на чертеже:

27

Grease niple

Заводской номер: 009192020 Количество на модель:
009192020
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009106611 Количество на модель:
009106611
30

Номер детали на чертеже:

30

Roll pin

Заводской номер: 009126482 Количество на модель:
009126482
31

Номер детали на чертеже:

31

Hydraulic cylinder

Заводской номер: 002171142 Количество на модель:
002171142
32

Номер детали на чертеже:

32

Pin

Заводской номер: 002144290 Количество на модель:
002144290
33

Номер детали на чертеже:

33

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006760 Количество на модель:
009006760
35

Номер детали на чертеже:

35

Hook

Заводской номер: 002178004 Количество на модель:
002178004
36

Номер детали на чертеже:

36

Joint bearing

Заводской номер: 270066700 Количество на модель:
270066700
Chopping aggregate-cpl. BIG-X-700 Chopping drum support BIG-X-700
