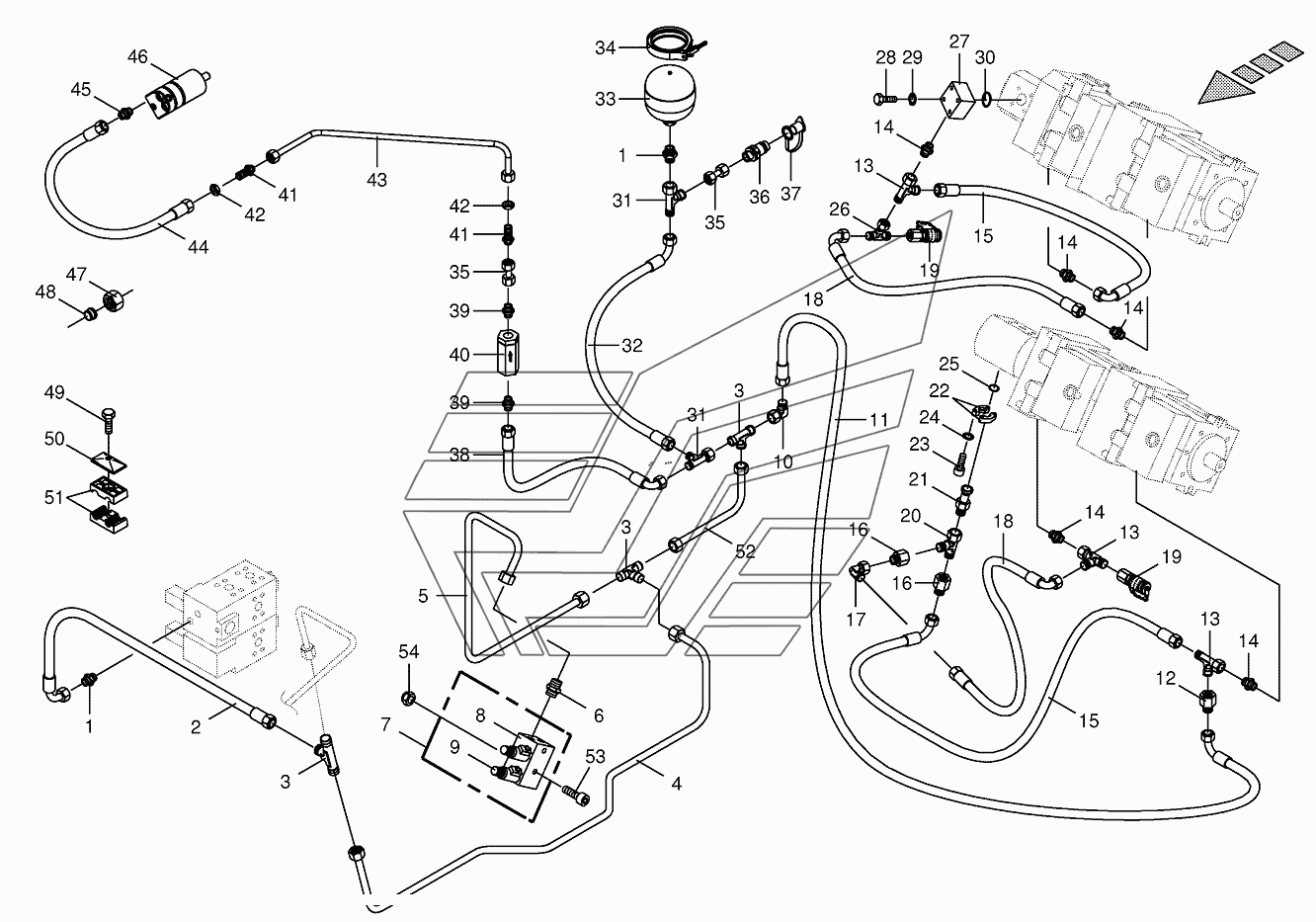

Charge pressure lines-back BIG-X-700. Каталог 2010г.

Charge pressure lines-front BIG-X-700 Charge pressure lines-back BIG-X-700

Вид отображения:

Детали справа

По ширине экрана

009190700

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Solenoid coil

Заводской номер: 009190700 Количество на модель:

009190700

Номер детали на чертеже:

Male connector

Заводской номер: 009209011 Количество на модель:

009209011

Номер детали на чертеже:

High pressure hose line

Заводской номер: 270038530 Количество на модель:

270038530

Номер детали на чертеже:

T connector

Заводской номер: 009210711 Количество на модель:

009210711

Номер детали на чертеже:

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200245940 Количество на модель:

200245940

Номер детали на чертеже:

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200245930 Количество на модель:

200245930

Номер детали на чертеже:

Male connector

Заводской номер: 009210602 Количество на модель:

009210602

Номер детали на чертеже:

Valve block

Заводской номер: 009191261 Количество на модель:

009191261

Номер детали на чертеже:

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:

009190280

Номер детали на чертеже:

Pressure regulator-cpl.

Заводской номер: 009191411 Количество на модель:

009191411

Номер детали на чертеже:

Angle lug

Заводской номер: 009210671 Количество на модель:

009210671

Номер детали на чертеже:

High pressure hose line

Заводской номер: 009200950 Количество на модель:

009200950

Номер детали на чертеже:

Reducer fitting

Заводской номер: 009209020 Количество на модель:

009209020

Номер детали на чертеже:

Adjustable L connection

Заводской номер: 009212380 Количество на модель:

009212380

Номер детали на чертеже:

Male connector

Заводской номер: 009211741 Количество на модель:

009211741

Номер детали на чертеже:

High pressure hose line

Заводской номер: 009209812 Количество на модель:

009209812

Номер детали на чертеже:

Reducer fitting

Заводской номер: 009196590 Количество на модель:

009196590

Номер детали на чертеже:

Angle lug

Заводской номер: 009211730 Количество на модель:

009211730

Номер детали на чертеже:

High pressure hose line

Заводской номер: 009200960 Количество на модель:

009200960

Номер детали на чертеже:

Connector f.mini-test equipm.

Заводской номер: 009196960 Количество на модель:

009196960

Номер детали на чертеже:

Adjustable L connection

Заводской номер: 009208270 Количество на модель:

009208270

Номер детали на чертеже:

SAE-flange adapter

Заводской номер: 270000710 Количество на модель:

270000710

Номер детали на чертеже:

SAE-flange section-2 halves

Заводской номер: 009208571 Количество на модель:

009208571

Номер детали на чертеже:

Allen screw

Заводской номер: 009031091 Количество на модель:

009031091

Номер детали на чертеже:

Detent edged washer

Заводской номер: 009099070 Количество на модель:

009099070

Номер детали на чертеже:

Flange gasket

Заводской номер: 270039240 Количество на модель:

270039240

Номер детали на чертеже:

T connector

Заводской номер: 900000320 Количество на модель:

900000320

Номер детали на чертеже:

Connecting flange

Заводской номер: 002286601 Количество на модель:

002286601

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009010461 Количество на модель:

009010461

Номер детали на чертеже:

Detent edged washer

Заводской номер: 009099081 Количество на модель:

009099081

Номер детали на чертеже:

O-ring

Заводской номер: 009375050 Количество на модель:

009375050

Номер детали на чертеже:

Adjustable L connection

Заводской номер: 009210791 Количество на модель:

009210791

Номер детали на чертеже:

High pressure hose line

Заводской номер: 009200930 Количество на модель:

009200930

Номер детали на чертеже:

Pressure accumulator

Заводской номер: 009196070 Количество на модель:

009196070

Номер детали на чертеже:

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:

009240300

Номер детали на чертеже:

Double nipple

Заводской номер: 002307430 Количество на модель:

002307430

Номер детали на чертеже:

Connector plug

Заводской номер: 009211450 Количество на модель:

009211450

Номер детали на чертеже:

Dust cap-red

Заводской номер: 009211711 Количество на модель:

009211711

Номер детали на чертеже:

High pressure hose line

Заводской номер: 009209890 Количество на модель:

009209890

Номер детали на чертеже:

Male connector

Заводской номер: 009196300 Количество на модель:

009196300

Номер детали на чертеже:

Flow control valve

Заводской номер: 270056880 Количество на модель:

270056880

Номер детали на чертеже:

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:

009210871

Номер детали на чертеже:

Hex nut-low form

Заводской номер: 009085242 Количество на модель:

009085242

Номер детали на чертеже:

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200254990 Количество на модель:

200254990

Номер детали на чертеже:

High pressure hose line

Заводской номер: 009210161 Количество на модель:

009210161

Номер детали на чертеже:

Male connector

Заводской номер: 009199181 Количество на модель:

009199181

Номер детали на чертеже:

Hydraulic motor

Заводской номер: 009211950 Количество на модель:

009211950

Номер детали на чертеже:

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:

009212060

Номер детали на чертеже:

Cutting ring

Заводской номер: 009210461 Количество на модель:

009210461

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009010481 Количество на модель:

009010481

Номер детали на чертеже:

Cover plate

Заводской номер: 009251340 Количество на модель:

009251340

Номер детали на чертеже:

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:

009251580

Номер детали на чертеже:

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200245920 Количество на модель:

200245920

Номер детали на чертеже:

Allen screw

Заводской номер: 009031142 Количество на модель:

009031142

Номер детали на чертеже:

Locknut

Заводской номер: 009087580 Количество на модель:

009087580

Charge pressure lines-front BIG-X-700 Charge pressure lines-back BIG-X-700

Вернуться в раздел каталога

Номер	002286601
Наименование	Connecting flange
Подгруппа	Валы карданные
Порядковый номер детали	866
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	270000710
Наименование	SAE-flange adapter
Группа	Устройство седельное
Подгруппа	2700
Порядковый номер детали	007

Номер	270039240
Наименование	Flange gasket
Группа	Устройство седельное
Подгруппа	2700
Порядковый номер детали	392
