RockProtect BIG-X-650. Каталог 2013г.

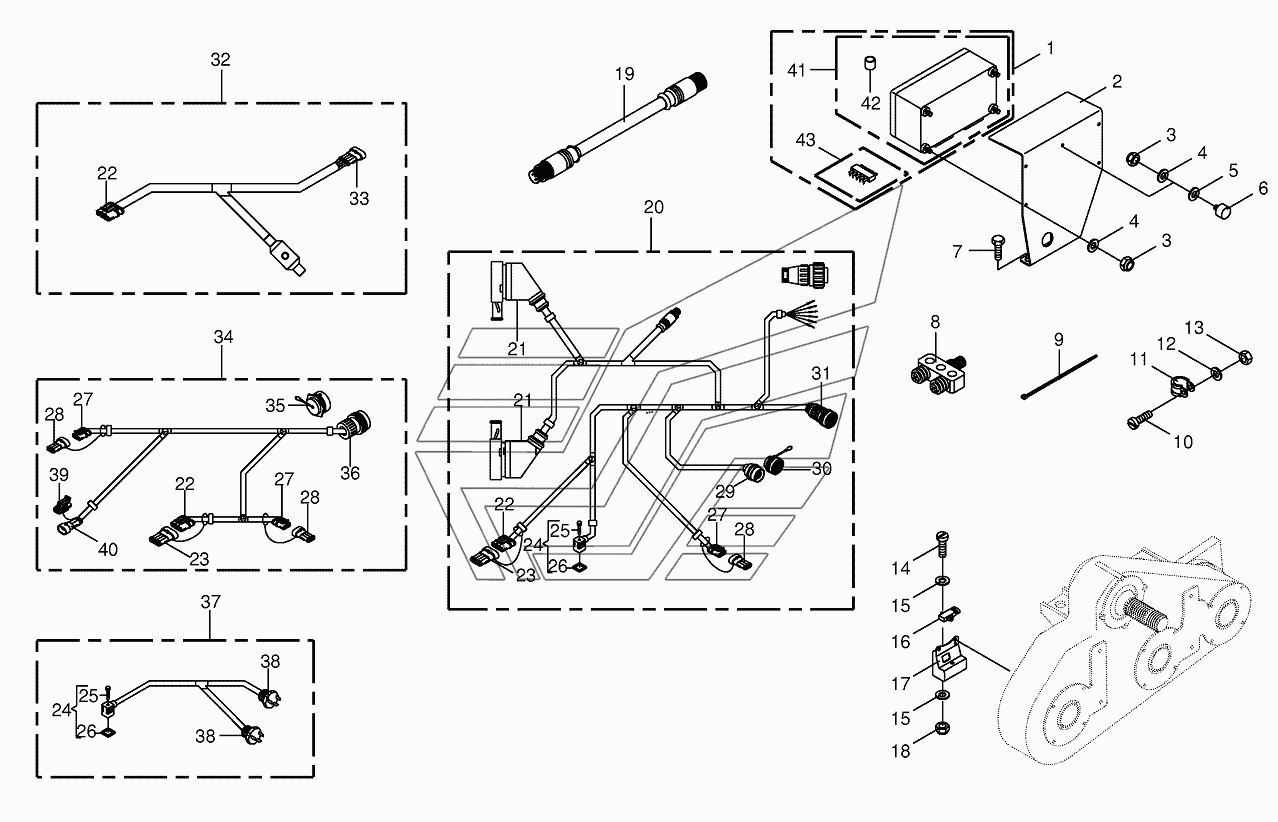

Moisture measurement BIG-X-650 Several wiring looms BIG-X-650

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Job computer-incl. software

Заводской номер: 200805430 Количество на модель:

В закладки

200805430

Номер детали на чертеже:

Bracket

Заводской номер: 200228390 Количество на модель:

В закладки

200228390

Номер детали на чертеже:

Locknut

Заводской номер: 009087041 Количество на модель:

В закладки

009087041

Номер детали на чертеже:

Washer

Заводской номер: 009104111 Количество на модель:

В закладки

009104111

Номер детали на чертеже:

Washer

Заводской номер: 009103511 Количество на модель:

В закладки

009103511

Номер детали на чертеже:

Rubber pad

Заводской номер: 270012060 Количество на модель:

В закладки

270012060

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009011371 Количество на модель:

В закладки

009011371

Номер детали на чертеже:

Y-Distributor-5-pole

Заводской номер: 200805450 Количество на модель:

В закладки

200805450

Номер детали на чертеже:

Cable band

Заводской номер: 009226711 Количество на модель:

В закладки

009226711

Номер детали на чертеже:

Allen screw

Заводской номер: 009034030 Количество на модель:

В закладки

009034030

Номер детали на чертеже:

Tube clip w. rubber

Заводской номер: 009240241 Количество на модель:

В закладки

009240241

Номер детали на чертеже:

Tube clip w. rubber

Заводской номер: 009240610 Количество на модель:

В закладки

009240610

Номер детали на чертеже:

Tube clip w. rubber

Заводской номер: 900000310 Количество на модель:

В закладки

900000310

Номер детали на чертеже:

Washer

Заводской номер: 009103070 Количество на модель:

В закладки

009103070

Номер детали на чертеже:

Hex nut

Заводской номер: 009082040 Количество на модель:

В закладки

009082040

Номер детали на чертеже:

Allen screw

Заводской номер: 009034271 Количество на модель:

В закладки

009034271

Номер детали на чертеже:

Washer

Заводской номер: 009103250 Количество на модель:

В закладки

009103250

Номер детали на чертеже:

Accelerating transmitter

Заводской номер: 200804730 Количество на модель:

В закладки

200804730

Номер детали на чертеже:

Bracket

Заводской номер: 200235890 Количество на модель:

В закладки

200235890

Номер детали на чертеже:

Locknut

Заводской номер: 009087180 Количество на модель:

В закладки

009087180

Номер детали на чертеже:

Connection cable-5-pole

Заводской номер: 200805270 Количество на модель:

В закладки

200805270

Номер детали на чертеже:

Wiring harness

Заводской номер: 200804762 Количество на модель:

В закладки

200804762

Номер детали на чертеже:

Protective grommet

Заводской номер: 003022350 Количество на модель:

В закладки

003022350

Номер детали на чертеже:

Plug-4-pole

Заводской номер: 003023530 Количество на модель:

В закладки

003023530

Номер детали на чертеже:

Blind-pin casing-4-pole

Заводской номер: 003029820 Количество на модель:

В закладки

003029820

Номер детали на чертеже:

Valve plug-black , low mounting form

Заводской номер: 003034120 Количество на модель:

В закладки

003034120

Номер детали на чертеже:

Screw with straight-line curls

Заводской номер: 003021820 Количество на модель:

В закладки

003021820

Номер детали на чертеже:

Gasket

Заводской номер: 003011860 Количество на модель:

В закладки

003011860

Номер детали на чертеже:

Plug-3-pole

Заводской номер: 003023520 Количество на модель:

В закладки

003023520

Номер детали на чертеже:

Blind-pin casing-3-pole

Заводской номер: 003033790 Количество на модель:

В закладки

003033790

Номер детали на чертеже:

Built-in socket-14-pole

Заводской номер: 200801720 Количество на модель:

В закладки

200801720

Номер детали на чертеже:

Blind-plug

Заводской номер: 003033480 Количество на модель:

В закладки

003033480

Номер детали на чертеже:

Plug-31-pole

Заводской номер: 003024310 Количество на модель:

В закладки

003024310

Номер детали на чертеже:

Adapter wire

Заводской номер: 200805320 Количество на модель:

В закладки

200805320

Номер детали на чертеже:

Coupling socket-4-pole

Заводской номер: 003023540 Количество на модель:

В закладки

003023540

Номер детали на чертеже:

Wiring harness

Заводской номер: 200804780 Количество на модель:

В закладки

200804780

Номер детали на чертеже:

Blind-plug

Заводской номер: 003034140 Количество на модель:

В закладки

003034140

Номер детали на чертеже:

Plug-14-pole

Заводской номер: 200801710 Количество на модель:

В закладки

200801710

Номер детали на чертеже:

Adapter wire

Заводской номер: 200804862 Количество на модель:

В закладки

200804862

Номер детали на чертеже:

Connector plug-2-pole

Заводской номер: 003020050 Количество на модель:

В закладки

003020050

Номер детали на чертеже:

Blind bushing casing-2-pole

Заводской номер: 003029830 Количество на модель:

В закладки

003029830

Номер детали на чертеже:

Coupling socket-2-pole

Заводской номер: 003023560 Количество на модель:

В закладки

003023560

Номер детали на чертеже:

Job computer

Заводской номер: 200804840 Количество на модель:

В закладки

200804840

Номер детали на чертеже:

Battery

Заводской номер: 003034010 Количество на модель:

В закладки

003034010

Номер детали на чертеже:

Flash with software

Заводской номер: 200807690 Количество на модель:

В закладки

200807690

Moisture measurement BIG-X-650 Several wiring looms BIG-X-650

Вернуться в раздел каталога

Номер	200804762
Наименование	Wiring harness
Группа	Привод гидравлический мостов полуприцепа
Подгруппа	2008
Порядковый номер детали	047
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	200804862
Наименование	Adapter wire
Группа	Привод гидравлический мостов полуприцепа
Подгруппа	2008
Порядковый номер детали	048
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	003022350
Наименование	Protective grommet
Подгруппа	Тяги рулевые. Оси передняя и задняя
Порядковый номер детали	223

Номер	003023530
Наименование	Plug-4-pole
Подгруппа	Тяги рулевые. Оси передняя и задняя
Порядковый номер детали	235

Номер	003029820
Наименование	Blind-pin casing-4-pole
Подгруппа	Тяги рулевые. Оси передняя и задняя
Порядковый номер детали	298

Номер	003011860
Наименование	Gasket
Подгруппа	Тяги рулевые. Оси передняя и задняя
Порядковый номер детали	118
