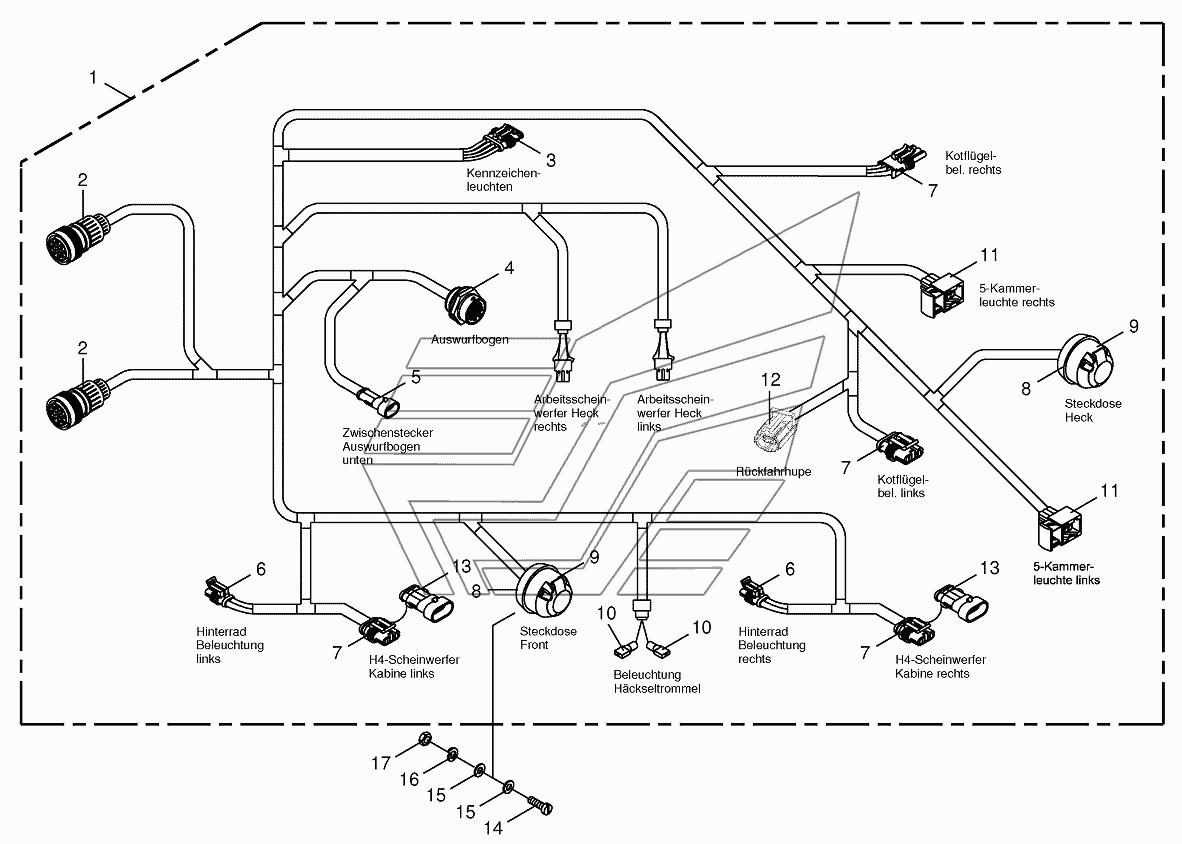

Wiring Harness-lighting BIG-X-650. Каталог 2013г.

Wiring Harness-rear/drive valve BIG-X-650 Wiring harness-auxiliary hydraulics BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness-lighting

Заводской номер: 200804181 Количество на модель:
200804181
2

Номер детали на чертеже:

2

Plug-31-pole

Заводской номер: 003024310 Количество на модель:
003024310
3

Номер детали на чертеже:

3

Plug-4-pole

Заводской номер: 003023530 Количество на модель:
003023530
4

Номер детали на чертеже:

4

Socket-31-pole

Заводской номер: 003024301 Количество на модель:
003024301
5

Номер детали на чертеже:

5

Coupling socket-2-pole

Заводской номер: 003023560 Количество на модель:
003023560
6

Номер детали на чертеже:

6

Plug-2-pole

Заводской номер: 003023510 Количество на модель:
003023510
7

Номер детали на чертеже:

7

Plug-3-pole

Заводской номер: 003023520 Количество на модель:
003023520
8

Номер детали на чертеже:

8

Socket base

Заводской номер: 009245170 Количество на модель:
009245170
9

Номер детали на чертеже:

9

Socket-7-pole

Заводской номер: 009245710 Количество на модель:
009245710
10

Номер детали на чертеже:

10

Flat sleeve-blue

Заводской номер: 003026890 Количество на модель:
003026890
10

Номер детали на чертеже:

10

Flat sleeve-red

Заводской номер: 003026880 Количество на модель:
003026880
11

Номер детали на чертеже:

11

Bushing housing-6-pole

Заводской номер: 003030820 Количество на модель:
003030820
12

Номер детали на чертеже:

12

Plug-2-pole

Заводской номер: 003031050 Количество на модель:
003031050
13

Номер детали на чертеже:

13

Blind-pin casing-3-pole

Заводской номер: 003033790 Количество на модель:
003033790
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009034531 Количество на модель:
009034531
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009036650 Количество на модель:
009036650
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009105001 Количество на модель:
009105001
16

Номер детали на чертеже:

16

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
17

Номер детали на чертеже:

17

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
