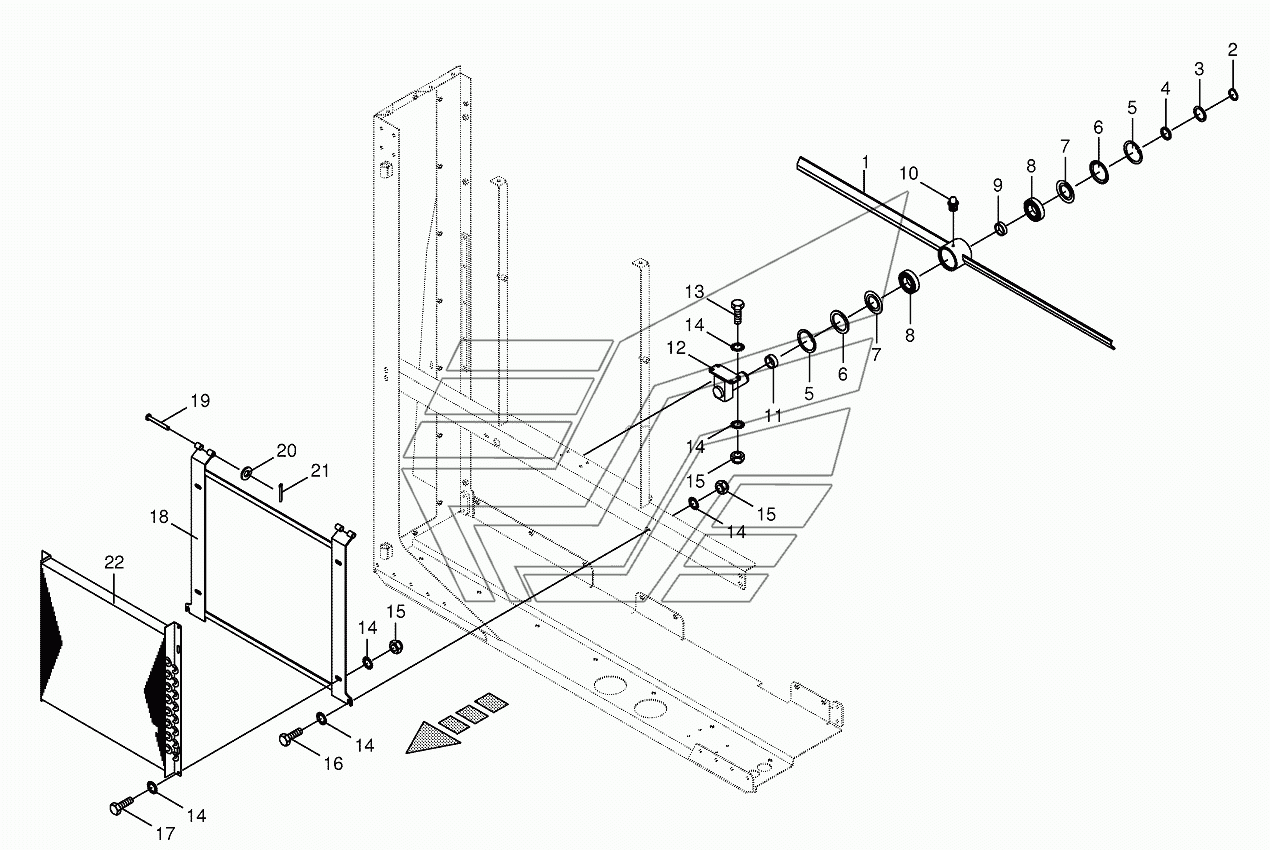

Rotor/Air conditioner mounting BIG-X-650. Каталог 2013г.

Air cleaning equipment BIG-X-650 Sieve drum BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Passive rotor

Заводской номер: 200228840 Количество на модель:
200228840
2

Номер детали на чертеже:

2

Circlip

Заводской номер: 009115410 Количество на модель:
009115410
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009111330 Количество на модель:
009111330
4

Номер детали на чертеже:

4

Spacer ring

Заводской номер: 002268552 Количество на модель:
002268552
5

Номер детали на чертеже:

5

Circlip

Заводской номер: 009116730 Количество на модель:
009116730
6

Номер детали на чертеже:

6

Nilos-Spacer ring

Заводской номер: 009370140 Количество на модель:
009370140
7

Номер детали на чертеже:

7

Nilos-ring

Заводской номер: 009370150 Количество на модель:
009370150
8

Номер детали на чертеже:

8

Grooved ball bearing

Заводской номер: 009304670 Количество на модель:
009304670
9

Номер детали на чертеже:

9

Spacer bushing

Заводской номер: 002268532 Количество на модель:
002268532
10

Номер детали на чертеже:

10

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
11

Номер детали на чертеже:

11

Spacer bushing

Заводской номер: 002268542 Количество на модель:
002268542
12

Номер детали на чертеже:

12

Rotor support

Заводской номер: 002268321 Количество на модель:
002268321
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
18

Номер детали на чертеже:

18

Air conditioner mounting

Заводской номер: 200211460 Количество на модель:
200211460
19

Номер детали на чертеже:

19

Pin

Заводской номер: 002268441 Количество на модель:
002268441
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009104140 Количество на модель:
009104140
21

Номер детали на чертеже:

21

Cotter pin

Заводской номер: 009120461 Количество на модель:
009120461
22

Номер детали на чертеже:

22

Condenser for air conditioner

Заводской номер: 009401110 Количество на модель:
009401110
