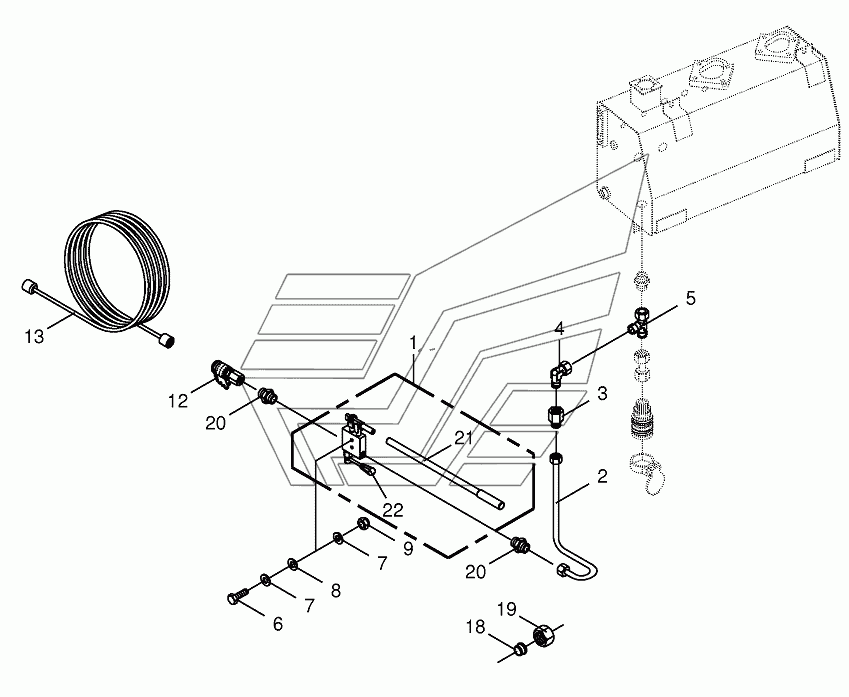

Hand pump BIG-X-650. Каталог 2013г.

Hydraulic tank / suction lines BIG-X-650 Housing line / oil cooler BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
12
13
14
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hand pump

Заводской номер: 270022131 Количество на модель:
270022131
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200243950 Количество на модель:
200243950
3

Номер детали на чертеже:

3

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
4

Номер детали на чертеже:

4

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
5

Номер детали на чертеже:

5

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009104130 Количество на модель:
009104130
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009103660 Количество на модель:
009103660
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
12

Номер детали на чертеже:

12

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
13

Номер детали на чертеже:

13

Measuring hose

Заводской номер: 270024720 Количество на модель:
270024720
14

Номер детали на чертеже:

14

Pumping lever

Заводской номер: 200243930 Количество на модель:
200243930
18

Номер детали на чертеже:

18

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
19

Номер детали на чертеже:

19

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
20

Номер детали на чертеже:

20

Male connector

Заводской номер: 009196300 Количество на модель:
009196300
21

Номер детали на чертеже:

21

Lever

Заводской номер: 270059350 Количество на модель:
270059350
22

Номер детали на чертеже:

22

Relief valve

Заводской номер: 270059340 Количество на модель:
270059340
