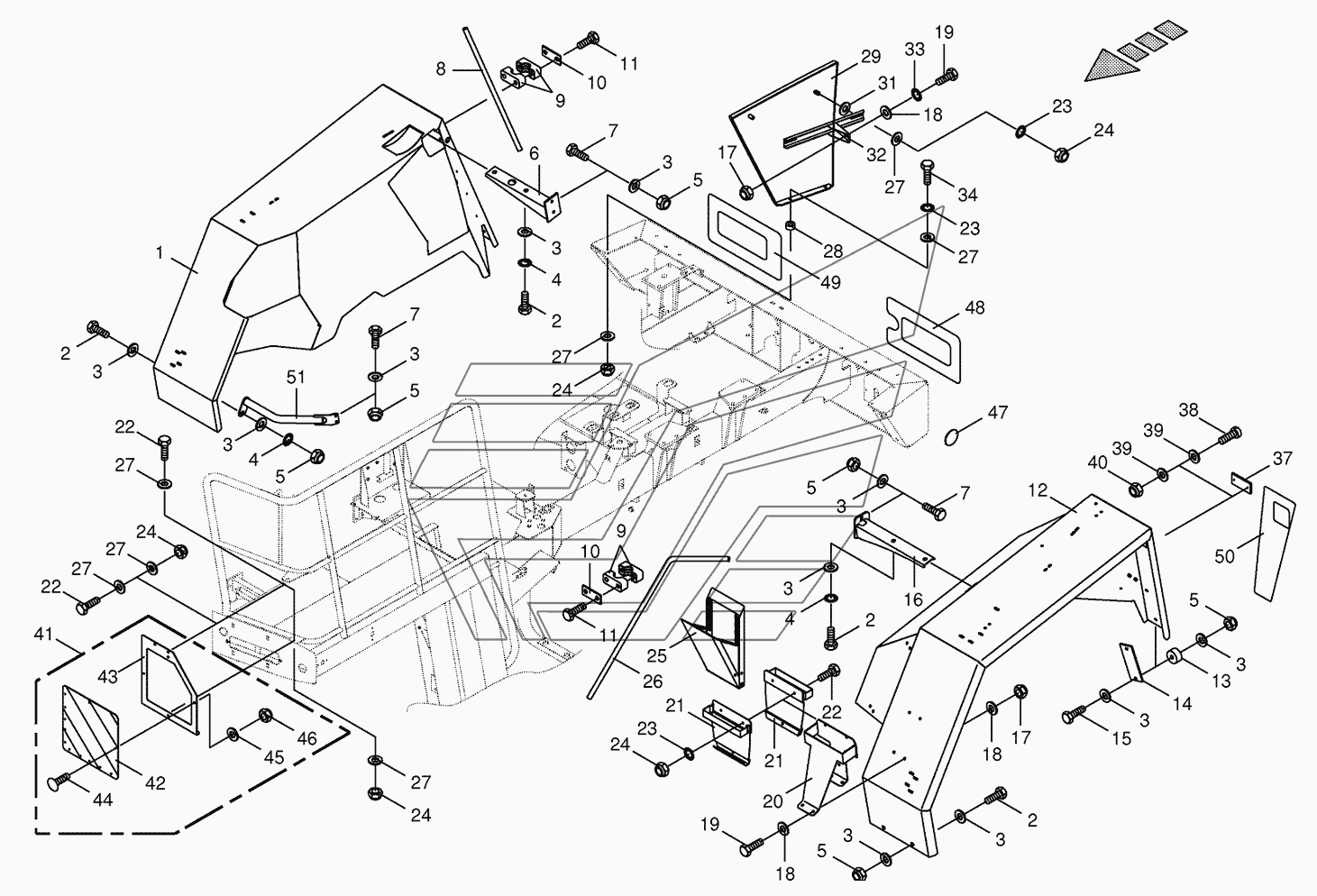

Mudguard BIG-X-650. Каталог 2013г.

Battery box BIG-X-650 Front panel/Headlight BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Coach bolt

Заводской номер: 009050002 Количество на модель:
009050002
1

Номер детали на чертеже:

1

Mudguard-right

Заводской номер: 200213470 Количество на модель:
200213470
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103200 Количество на модель:
009103200
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
6

Номер детали на чертеже:

6

Carrier-back

Заводской номер: 002258871 Количество на модель:
002258871
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
8

Номер детали на чертеже:

8

Guide tube-right

Заводской номер: 002169090 Количество на модель:
002169090
9

Номер детали на чертеже:

9

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
10

Номер детали на чертеже:

10

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
12

Номер детали на чертеже:

12

Mudguard-left

Заводской номер: 200213370 Количество на модель:
200213370
13

Номер детали на чертеже:

13

Mudguard retainer

Заводской номер: 002248141 Количество на модель:
002248141
14

Номер детали на чертеже:

14

Enclosure

Заводской номер: 002258850 Количество на модель:
002258850
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009003021 Количество на модель:
009003021
16

Номер детали на чертеже:

16

Carrier-left

Заводской номер: 200213810 Количество на модель:
200213810
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009104140 Количество на модель:
009104140
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
20

Номер детали на чертеже:

20

Support

Заводской номер: 002167602 Количество на модель:
002167602
21

Номер детали на чертеже:

21

Holder for block

Заводской номер: 200215420 Количество на модель:
200215420
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
24

Номер детали на чертеже:

24

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
25

Номер детали на чертеже:

25

Drop-type sprag

Заводской номер: 270007770 Количество на модель:
270007770
26

Номер детали на чертеже:

26

Guide tube-left

Заводской номер: 002169100 Количество на модель:
002169100
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009106030 Количество на модель:
009106030
28

Номер детали на чертеже:

28

Spacer

Заводской номер: 002255671 Количество на модель:
002255671
29

Номер детали на чертеже:

29

Guard-back left

Заводской номер: 200231060 Количество на модель:
200231060
29

Номер детали на чертеже:

29

Guard-back right

Заводской номер: 200231070 Количество на модель:
200231070
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009103660 Количество на модель:
009103660
32

Номер детали на чертеже:

32

Support-back right

Заводской номер: 002174640 Количество на модель:
002174640
33

Номер детали на чертеже:

33

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
37

Номер детали на чертеже:

37

Rear reflector-red

Заводской номер: 270000940 Количество на модель:
270000940
38

Номер детали на чертеже:

38

Allen screw

Заводской номер: 009034251 Количество на модель:
009034251
39

Номер детали на чертеже:

39

Washer

Заводской номер: 009103250 Количество на модель:
009103250
40

Номер детали на чертеже:

40

Hex nut

Заводской номер: 009080061 Количество на модель:
009080061
41

Номер детали на чертеже:

41

Warning panel-left front

Заводской номер: 002198910 Количество на модель:
002198910
41

Номер детали на чертеже:

41

Warning panel-right front

Заводской номер: 002198920 Количество на модель:
002198920
42

Номер детали на чертеже:

42

Decal

Заводской номер: 009245690 Количество на модель:
009245690
42

Номер детали на чертеже:

42

Warning panel

Заводской номер: 009246850 Количество на модель:
009246850
43

Номер детали на чертеже:

43

Warning panel support-left

Заводской номер: 002198940 Количество на модель:
002198940
44

Номер детали на чертеже:

44

Warning panel support-right

Заводской номер: 002198930 Количество на модель:
002198930
45

Номер детали на чертеже:

45

Washer

Заводской номер: 009103511 Количество на модель:
009103511
46

Номер детали на чертеже:

46

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
47

Номер детали на чертеже:

47

Side light-yellow-self- adhesive

Заводской номер: 009246340 Количество на модель:
009246340
48

Номер детали на чертеже:

48

Warning foil-back left

Заводской номер: 200227280 Количество на модель:
200227280
49

Номер детали на чертеже:

49

Warning foil-back right

Заводской номер: 200227270 Количество на модель:
200227270
50

Номер детали на чертеже:

50

Warning foil-back left

Заводской номер: 200229680 Количество на модель:
200229680
50

Номер детали на чертеже:

50

Warning foil-back right

Заводской номер: 200229690 Количество на модель:
200229690
51

Номер детали на чертеже:

51

Wing holder

Заводской номер: 200233770 Количество на модель:
200233770
