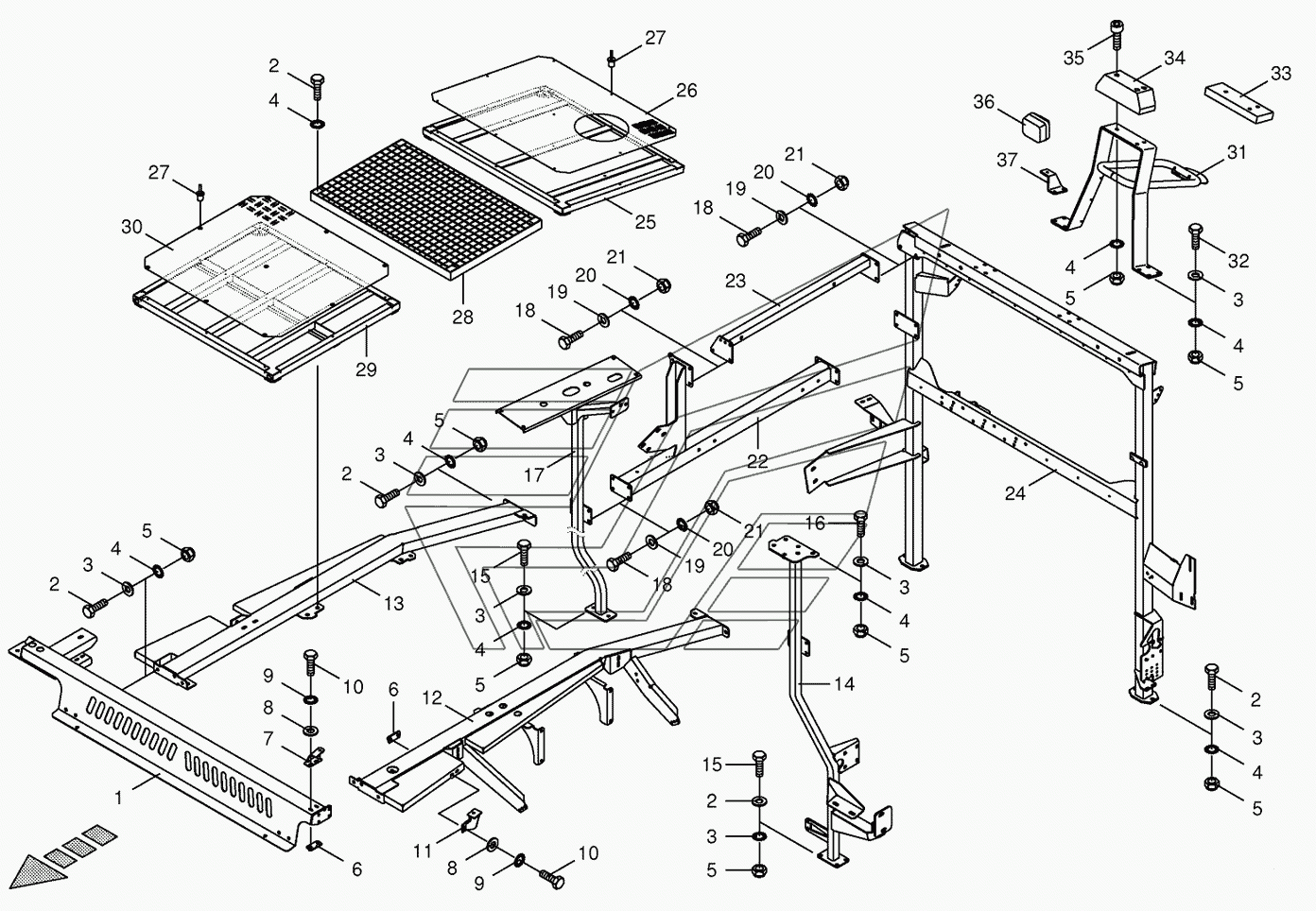

Panelling frame/Cladding-back top BIG-X-650. Каталог 2013г.

Panelling frame/Cladding-front top BIG-X-650 Battery box BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Bulb

Заводской номер: 009246880 Количество на модель:
009246880
1

Номер детали на чертеже:

1

Cross arm-front

Заводской номер: 200235400 Количество на модель:
200235400
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009105061 Количество на модель:
009105061
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
6

Номер детали на чертеже:

6

Carrier plate

Заводской номер: 002132870 Количество на модель:
002132870
7

Номер детали на чертеже:

7

Cladding retainer-left

Заводской номер: 002285660 Количество на модель:
002285660
7

Номер детали на чертеже:

7

Cladding retainer-right

Заводской номер: 002285620 Количество на модель:
002285620
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009106030 Количество на модель:
009106030
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
11

Номер детали на чертеже:

11

Cladding retainer-right

Заводской номер: 002264871 Количество на модель:
002264871
11

Номер детали на чертеже:

11

Cladding retainer-left

Заводской номер: 002264741 Количество на модель:
002264741
12

Номер детали на чертеже:

12

Top brace-left

Заводской номер: 200234580 Количество на модель:
200234580
13

Номер детали на чертеже:

13

Top brace-right

Заводской номер: 200234590 Количество на модель:
200234590
14

Номер детали на чертеже:

14

Support-left middle

Заводской номер: 200235220 Количество на модель:
200235220
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
17

Номер детали на чертеже:

17

Support-right middle

Заводской номер: 200235320 Количество на модель:
200235320
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104140 Количество на модель:
009104140
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
21

Номер детали на чертеже:

21

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
22

Номер детали на чертеже:

22

Tank support-below

Заводской номер: 200234880 Количество на модель:
200234880
23

Номер детали на чертеже:

23

Tank strut-top

Заводской номер: 200234840 Количество на модель:
200234840
24

Номер детали на чертеже:

24

Rear support

Заводской номер: 200235100 Количество на модель:
200235100
25

Номер детали на чертеже:

25

Supporting frame-back

Заводской номер: 200235020 Количество на модель:
200235020
26

Номер детали на чертеже:

26

Chequered plate-back

Заводской номер: 200235070 Количество на модель:
200235070
27

Номер детали на чертеже:

27

Blind rivet

Заводской номер: 009142370 Количество на модель:
009142370
28

Номер детали на чертеже:

28

Rust-middle

Заводской номер: 200235080 Количество на модель:
200235080
29

Номер детали на чертеже:

29

Supporting frame-front

Заводской номер: 200234950 Количество на модель:
200234950
30

Номер детали на чертеже:

30

Chequered plate-front

Заводской номер: 200235000 Количество на модель:
200235000
31

Номер детали на чертеже:

31

Emission uptake-Mirror

Заводской номер: 002164231 Количество на модель:
002164231
31

Номер детали на чертеже:

31

Emission uptake-Camera

Заводской номер: 002175783 Количество на модель:
002175783
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009014510 Количество на модель:
009014510
33

Номер детали на чертеже:

33

Enclosure-optional

Заводской номер: 002157130 Количество на модель:
002157130
34

Номер детали на чертеже:

34

Rubber pad

Заводской номер: 009242310 Количество на модель:
009242310
35

Номер детали на чертеже:

35

Allen screw

Заводской номер: 009031440 Количество на модель:
009031440
35

Номер детали на чертеже:

35

Allen screw

Заводской номер: 009031492 Количество на модель:
009031492
36

Номер детали на чертеже:

36

Work light

Заводской номер: 009246350 Количество на модель:
009246350
37

Номер детали на чертеже:

37

Headlight support

Заводской номер: 002157110 Количество на модель:
002157110
