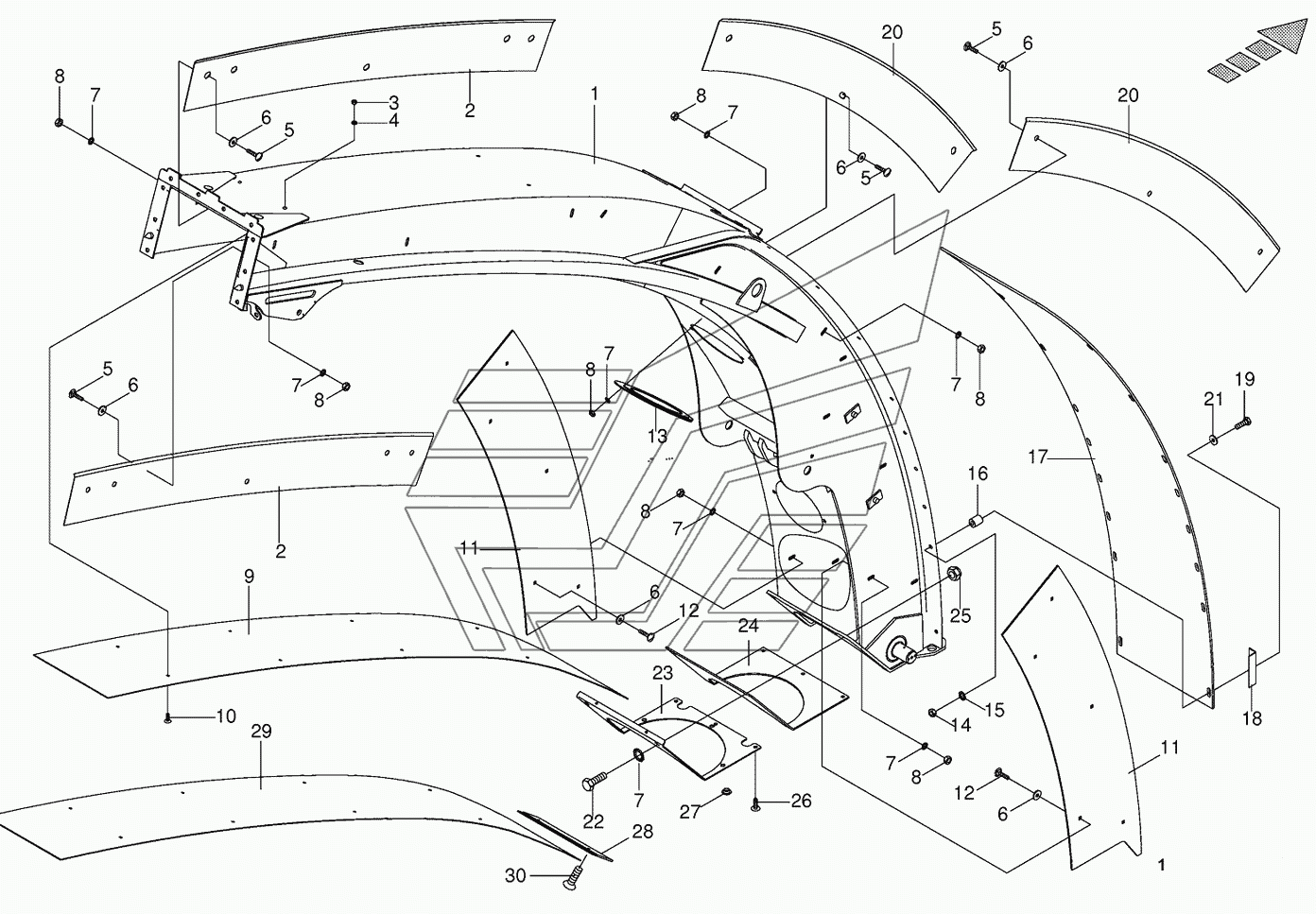

Upper discharge chute with wear plates BIG-X-650. Каталог 2013г.

Discharge chute assembl. BIG-X-650 Upper discharge chute "short" with wear plates BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Upper discharge chute

Заводской номер: 002260708 Количество на модель:
Удалить из закладок
В закладки
002260708
2

Номер детали на чертеже:

2

Wearing plate

Заводской номер: 002225922 Количество на модель:
Удалить из закладок
В закладки
002225922
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087041 Количество на модель:
Удалить из закладок
В закладки
009087041
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009104111 Количество на модель:
Удалить из закладок
В закладки
009104111
5

Номер детали на чертеже:

5

Coach bolt

Заводской номер: 009052301 Количество на модель:
Удалить из закладок
В закладки
009052301
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009106030 Количество на модель:
Удалить из закладок
В закладки
009106030
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099081 Количество на модель:
Удалить из закладок
В закладки
009099081
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 009082100 Количество на модель:
Удалить из закладок
В закладки
009082100
9

Номер детали на чертеже:

9

Wearing plate

Заводской номер: 002260893 Количество на модель:
Удалить из закладок
В закладки
002260893
10

Номер детали на чертеже:

10

Countersunkscrew

Заводской номер: 009040051 Количество на модель:
Удалить из закладок
В закладки
009040051
11

Номер детали на чертеже:

11

Wearing plate

Заводской номер: 002260882 Количество на модель:
Удалить из закладок
В закладки
002260882
12

Номер детали на чертеже:

12

Coach bolt

Заводской номер: 009047322 Количество на модель:
Удалить из закладок
В закладки
009047322
13

Номер детали на чертеже:

13

Locking plate

Заводской номер: 002226372 Количество на модель:
Удалить из закладок
В закладки
002226372
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087580 Количество на модель:
Удалить из закладок
В закладки
009087580
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099091 Количество на модель:
Удалить из закладок
В закладки
009099091
16

Номер детали на чертеже:

16

Pressure bushing

Заводской номер: 002173611 Количество на модель:
Удалить из закладок
В закладки
002173611
17

Номер детали на чертеже:

17

Wearing plate

Заводской номер: 002173473 Количество на модель:
Удалить из закладок
В закладки
002173473
18

Номер детали на чертеже:

18

Sensor plate

Заводской номер: 002173800 Количество на модель:
Удалить из закладок
В закладки
002173800
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009010612 Количество на модель:
Удалить из закладок
В закладки
009010612
20

Номер детали на чертеже:

20

Wearing plate

Заводской номер: 002260902 Количество на модель:
Удалить из закладок
В закладки
002260902
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009103530 Количество на модель:
Удалить из закладок
В закладки
009103530
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006170 Количество на модель:
Удалить из закладок
В закладки
009006170
23

Номер детали на чертеже:

23

Cover plate

Заводской номер: 002164900 Количество на модель:
Удалить из закладок
В закладки
002164900
24

Номер детали на чертеже:

24

Rubber seal

Заводской номер: 002164890 Количество на модель:
Удалить из закладок
В закладки
002164890
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087060 Количество на модель:
Удалить из закладок
В закладки
009087060
26

Номер детали на чертеже:

26

Coach bolt

Заводской номер: 009052331 Количество на модель:
Удалить из закладок
В закладки
009052331
27

Номер детали на чертеже:

27

Sealing plug

Заводской номер: 009250131 Количество на модель:
Удалить из закладок
В закладки
009250131
28

Номер детали на чертеже:

28

Clamping piece

Заводской номер: 200209580 Количество на модель:
Удалить из закладок
В закладки
200209580
29

Номер детали на чертеже:

29

Wear back-plastic

Заводской номер: 200209480 Количество на модель:
Удалить из закладок
В закладки
200209480
30

Номер детали на чертеже:

30

Countersunkscrew

Заводской номер: 009040241 Количество на модель: 3
Удалить из закладок
В закладки
009040241
3
Discharge chute assembl. BIG-X-650 Upper discharge chute "short" with wear plates BIG-X-650
